老大,不知600V壓降是如何算出?你要衰減20-150兆多少DB的余量,傳導還是輻射?還未聽說壓降這一指標.還望高手解答.

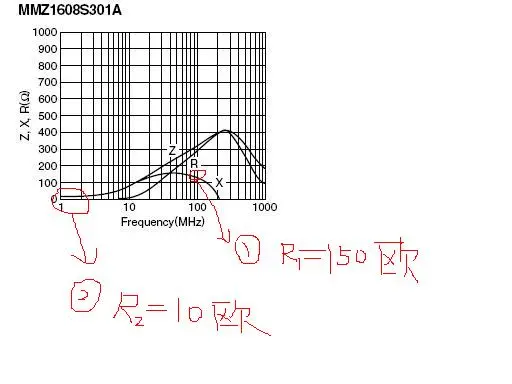

高手幫我看看,在100MHZ時通過的電流為0.6MA,那么它的壓降應該是R1(150)*0.6＝90V呢,還是R2(10)*0.6＝6V,望高手指點．R1,R2見下圖500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1135864385.jpg');}" onmousewheel="return imgzoom(this);">

你好,能否加我qq(30519515),向你請教一些干擾問題

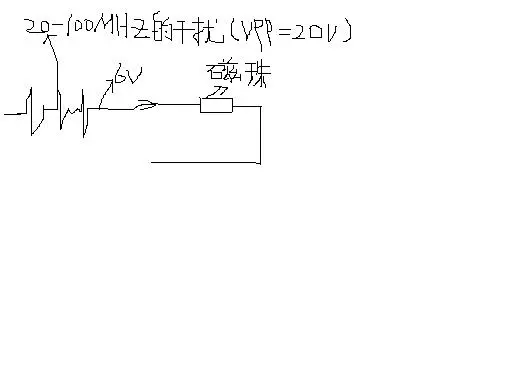

磁珠特性以給,現在給出輸入信號的值,大俠幫看看,我在100MHZ時的電流應該怎么算．有沒有公式什么的． 500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1135905916.jpg');}" onmousewheel="return imgzoom(this);">

磁珠的等效阻抗Z(f) =R(f)+jX(f) ,例如你的在100MHz時,Z=290+j120 歐,你可以跟據某頻率的干擾電壓成分,計算出該頻率的干擾電流成份.

還是不是很懂,我如何知道干擾電壓成分啊

用頻譜分析儀,或從波形計出傅里葉級數.問題是你需要這么精確嗎 ?

不需要這么精確.我想對貼片磁珠進行選型.
我看見有的是1608封裝的100MHZ的電阻值是1K,而有的確是幾十歐姆,那么電阻值的大小主要影響什么因素.選型是不是也要考慮它的交流電阻啊,望高手指點!

電阻(Z的實部)越大,在上面消耗的功率越大,如果用作抗干擾,當然希望干擾的能量被消耗掉或最少被消耗大部分.

關注中

假設在100MHZ時磁珠等效阻抗為Z1(查圖獲得),磁珠后級電路等效阻抗為Z2,100MHZ的干擾分量為VP,則加磁珠的抗干擾效果為:(VP*Z2)/(Z1+Z2),用分貝表示:20log(((VP*Z2)/(Z1+Z2))/VP)=20log(Z2/(Z1+Z2))
另外:樓主的0.6a電流是直流分量,0.6*150＝90V是無意義的,因?yàn)?50是100MHz下的阻抗,不是0Hz下的阻抗(阻值)
