兄臺的設想恐怕不可行,普通晶閘管開關頻率不超過幾百赫茲,不可能控制流經燈管幾十千赫的高頻電流,處于導通狀態;而且按圖中參數,555輸出信號,全亮?xí)r165Hz,88%,半亮?xí)r266Hz,81%,差別不大.
一般改變C5或R14R15就能引起燈管亮度的變化.

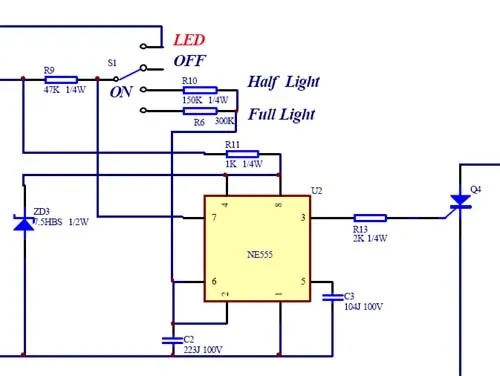

我把你的圖貼上來,希望做過這類產品的同行討論一下.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1136604158.jpg');}" onmousewheel="return imgzoom(this);">

你這種調光方式,,,基本上算是比較失敗的,,,推挽式的是高頻交流,,,
你用之個方式的好像是不斷用可控硅在開關燈管,,,效果很差的,,,,


你不如在輸出的交流串通電容上想辦法還好一點,,,,,

比如說電容的容量減小,,,功率會下降,,,電容上并聯個開關,,,或者是用個可控硅來控制,,,

好象你圖中的元件參數選擇不好,全亮跟半亮的占空比變化不大,建議在R6上正向并上一只二極管,并把R6改為500K,這時充電回路為R9=47K(充電時二極管把R6短路了),Q4關斷,放電回路為R6=500K,Q5導通,全亮的占空比就足夠了,半亮的根據同樣道理做調整,記得最好采用二極管把充電和放電回路分開獨立工作.
這種調節方式用來控制電熱負載(包括白識燈)就沒問題,用在控制節能燈就不知是否可行沒試過,有空我也去試試.

用移相吧  很多移相的IC   買一個就搞定了
