求助:BIT3105方案,調光最暗之后,液晶屏有水波紋.

是什么原因造成的?是不是調光之后,頻率降低和屏的頻率不匹配造成的.急!!!!!!
全部回復(28)
正序查看
倒序查看
yls1234
LV.5
2
2006-01-12 10:50
我也是做LCD電源的,TV信號在300MHZ時有雪花點,水紋波出現.是什么原因呢?
0
回復
repol
LV.7
3
2006-01-12 11:05
@yls1234
我也是做LCD電源的,TV信號在300MHZ時有雪花點,水紋波出現.是什么原因呢?
屏的工作頻率是多少??是否匹配??
0
回復
yls1234
LV.5
4
2006-01-12 11:47
@repol
屏的工作頻率是多少??是否匹配??
這個我不知到,我是做電源的,請問大哥你是在那里上班?請問做一位LCDTV電源要具備那方面的知識?
    我也請教過很多行家,他們說是高頻頭接受到干擾,那電視的高頻頭是用5VCC的.
0
回復
repol
LV.7
5
2006-01-12 12:22
@yls1234
這個我不知到,我是做電源的,請問大哥你是在那里上班?請問做一位LCDTV電源要具備那方面的知識?    我也請教過很多行家,他們說是高頻頭接受到干擾,那電視的高頻頭是用5VCC的.
我是做INVERTER的,對于你說的LCDTV電源,不是很了解.不過我感覺應該和液晶顯示器點電源差不多吧.
0
回復
yls1234
LV.5
6
2006-01-12 12:37
@repol
我是做INVERTER的,對于你說的LCDTV電源,不是很了解.不過我感覺應該和液晶顯示器點電源差不多吧.
請問是你是那家公司?我就是做液晶電視的電源部份,你的INVERTER是用在電視機上嗎?你說的屏有水紋波,那還有雪花點嗎?我想我們做的雖然不是同一種產品,但是互相匹配的,希望我們能多交流.
0
回復
repol
LV.7
7
2006-01-12 14:00
@yls1234
請問是你是那家公司?我就是做液晶電視的電源部份,你的INVERTER是用在電視機上嗎?你說的屏有水紋波,那還有雪花點嗎?我想我們做的雖然不是同一種產品,但是互相匹配的,希望我們能多交流.
我的只是在調光最暗的時候,有很微小的水波紋,沒有雪花點.
0
回復
repol
LV.7
8
2006-01-12 14:00
@yls1234
請問是你是那家公司?我就是做液晶電視的電源部份,你的INVERTER是用在電視機上嗎?你說的屏有水紋波,那還有雪花點嗎?我想我們做的雖然不是同一種產品,但是互相匹配的,希望我們能多交流.
我的INVERTER也給液晶電視配.
0
回復
yls1234
LV.5
9
2006-01-12 14:58
@repol
我的INVERTER也給液晶電視配.
你的INVERTER的輸入電壓是24V 6A電流嗎?你的INVERTER的工作頻率是多少?可以把你的電路圖給我看一下嗎?我也許可以幫到你.
0
回復
repol
LV.7
10
2006-01-12 15:22
@yls1234
你的INVERTER的輸入電壓是24V6A電流嗎?你的INVERTER的工作頻率是多少?可以把你的電路圖給我看一下嗎?我也許可以幫到你.
12V輸入,2A.   工作頻率50KHz左右.
0
回復
yls1234
LV.5
11
2006-01-12 16:01
@repol
12V輸入,2A.  工作頻率50KHz左右.
我知到了,有可能你的INVERTER,干擾了電視機信號板.
0
回復
repol
LV.7
12
2006-01-12 16:35
@yls1234
我知到了,有可能你的INVERTER,干擾了電視機信號板.
在亮度最亮的時候,屏沒有水波紋.只在亮度調到最暗的時候,有輕微的水波紋出現.我懷疑是工作頻率差異太大造成的.
0
回復
2006-01-12 19:36
調光模式?
0
回復
repol
LV.7
14
2006-01-14 09:03
@大漠孤雁
調光模式?
pwm模式,我作的都是這種模式.
0
回復
sunlitinv
LV.3
15
2006-01-14 14:49
@大漠孤雁
調光模式?
大漠好漢:你不要一碰到水波紋就想到調光模式、頻率諸如此類的啦!來點新意,好不好?依你所說,PWM調光都不用做了!
0
回復
sunlitinv
LV.3
16
2006-01-14 15:03
@sunlitinv
大漠好漢:你不要一碰到水波紋就想到調光模式、頻率諸如此類的啦!來點新意,好不好?依你所說,PWM調光都不用做了!
水波紋它的產生,其原因?qū)嵲谑翘嗔?絕對不可一概而論.
通常都不能說是INVERTER或者A/D板甚至PANEL哪能一個部件有問題,在絕大數的情況下都是一個組件配合的問題.有太多的實驗證明,同一個INVERTER和配不同的PANEL以及不同的A/D板都會有不同的結果.
這也是無法完全避免的,畢竟INVERTER的高頻高壓的特性注定是很容易受外界環境所影響的,也是很容易影響到其它部件的.
解決水波紋的問題,要充分理會水波紋不同的形狀不同的滾動方式等等所表現出一些不同的產生機理,才能著手解新決.
很多同仁想方設去改變BOST頻率,希望在水波紋方面可得以改善,但殊不知,此種方法通常都是治標不治本的.
在水波紋方面,SHARP表現的尤為突出,這是SHARP的天性,與INVERTER本身是沒有直接的關系的,雖然我們可以從INVERTER上面去解決.
0
回復
repol
LV.7
17
2006-01-16 08:32
@sunlitinv
水波紋它的產生,其原因?qū)嵲谑翘嗔?絕對不可一概而論.通常都不能說是INVERTER或者A/D板甚至PANEL哪能一個部件有問題,在絕大數的情況下都是一個組件配合的問題.有太多的實驗證明,同一個INVERTER和配不同的PANEL以及不同的A/D板都會有不同的結果.這也是無法完全避免的,畢竟INVERTER的高頻高壓的特性注定是很容易受外界環境所影響的,也是很容易影響到其它部件的.解決水波紋的問題,要充分理會水波紋不同的形狀不同的滾動方式等等所表現出一些不同的產生機理,才能著手解新決.很多同仁想方設去改變BOST頻率,希望在水波紋方面可得以改善,但殊不知,此種方法通常都是治標不治本的.在水波紋方面,SHARP表現的尤為突出,這是SHARP的天性,與INVERTER本身是沒有直接的關系的,雖然我們可以從INVERTER上面去解決.
這水波紋可能和調光方式有一定的關系,我所掌握的韓國的inverter均是模擬調光.
0
回復
leon_li
LV.2
18
2006-01-16 22:44
@repol
這水波紋可能和調光方式有一定的關系,我所掌握的韓國的inverter均是模擬調光.
~~說得對,導致水波紋的原因確實很多~調光頻率、工作頻率、輸入DC干擾、Layout不恰當……都會導致水波紋,至于老兄你的問題,還得一個個去查原因才行~~
0
回復
repol
LV.7
19
2006-01-17 11:24
@leon_li
~~說得對,導致水波紋的原因確實很多~調光頻率、工作頻率、輸入DC干擾、Layout不恰當……都會導致水波紋,至于老兄你的問題,還得一個個去查原因才行~~
nihao,有沒有辦法改變調光方式?比方說調幅.調光之后波形是連續的,沒有間斷,那樣就不會出現閃屏什么的
0
回復
repol
LV.7
20
2006-01-17 11:25
@大漠孤雁
調光模式?
你好.有沒有辦法改變調光方式?比方說調幅.調光之后波形是連續的,沒有間斷,那樣就不會出現閃屏什么的
0
回復
xianhua
LV.3
21
2006-01-18 15:17
調光和頻率沒有什么多大關系呀,看你的頻率和輸出電流是與屏的規格相同呀
0
回復
repol
LV.7
22
2006-01-19 11:37
@xianhua
調光和頻率沒有什么多大關系呀,看你的頻率和輸出電流是與屏的規格相同呀
我說的是PWM的的頻率和調光之后屏的頻閃
0
回復
yunfan81
LV.1
23
2006-01-20 10:34
兄弟,可能上變壓器的頻率沒有調節好,我司是專業做逆變變壓器的,要不給你做幾個樣品,試試看,請與我聯系.0755-26977862-17 yunfan81@sina.com500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1137724482.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
yunfan81
LV.1
24
2006-01-20 10:35
@yls1234
我也是做LCD電源的,TV信號在300MHZ時有雪花點,水紋波出現.是什么原因呢?

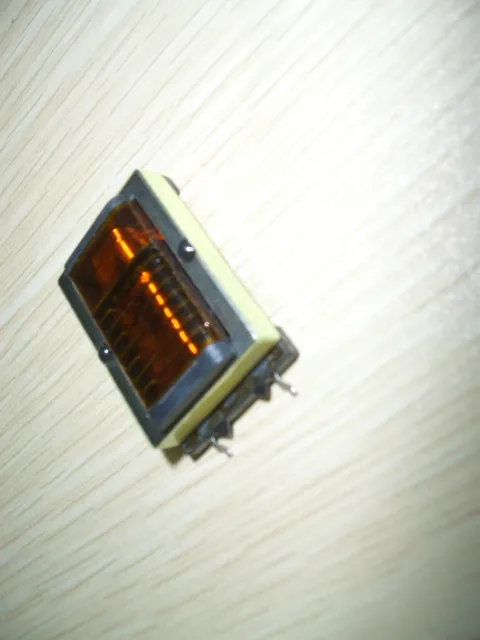

兄弟,可能上變壓器的頻率沒有調節好,我司是專業做逆變變壓器的,要不給你做幾個樣品,試試看,請與我聯系.0755-26977862-17 yunfan81@sina.com500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1137724521.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
repol
LV.7
25
2006-02-15 15:22
@sunlitinv
水波紋它的產生,其原因?qū)嵲谑翘嗔?絕對不可一概而論.通常都不能說是INVERTER或者A/D板甚至PANEL哪能一個部件有問題,在絕大數的情況下都是一個組件配合的問題.有太多的實驗證明,同一個INVERTER和配不同的PANEL以及不同的A/D板都會有不同的結果.這也是無法完全避免的,畢竟INVERTER的高頻高壓的特性注定是很容易受外界環境所影響的,也是很容易影響到其它部件的.解決水波紋的問題,要充分理會水波紋不同的形狀不同的滾動方式等等所表現出一些不同的產生機理,才能著手解新決.很多同仁想方設去改變BOST頻率,希望在水波紋方面可得以改善,但殊不知,此種方法通常都是治標不治本的.在水波紋方面,SHARP表現的尤為突出,這是SHARP的天性,與INVERTER本身是沒有直接的關系的,雖然我們可以從INVERTER上面去解決.
兄臺,我的水波紋是在調光最暗的時候產生的.只在屏的中間部位有少許的波紋.能幫忙分析一下,產生的原因以及解決的方法.補充點我用的是BIT3105最典型的方案.
0
回復
alb5939
LV.5
26
2006-02-15 17:49
@repol
兄臺,我的水波紋是在調光最暗的時候產生的.只在屏的中間部位有少許的波紋.能幫忙分析一下,產生的原因以及解決的方法.補充點我用的是BIT3105最典型的方案.
是斜紋還是橫紋,如是斜紋是power的gnd未完全區分開來,請check你主版的gnd,如為橫紋,一般是inverter的頻率干擾到,請改頻率
0
回復
repol
LV.7
27
2006-02-16 08:04
@alb5939
是斜紋還是橫紋,如是斜紋是power的gnd未完全區分開來,請check你主版的gnd,如為橫紋,一般是inverter的頻率干擾到,請改頻率
橫紋,看來是inverter的問題,頻率改到多少合適啊?
0
回復
alb5939
LV.5
28
2006-02-16 11:38
@repol
橫紋,看來是inverter的問題,頻率改到多少合適啊?
你得試試看,上調或是下調都得試
0
回復
repol
LV.7
29
2006-02-16 16:16
@alb5939
你得試試看,上調或是下調都得試
好的,我試一下.謝謝!
