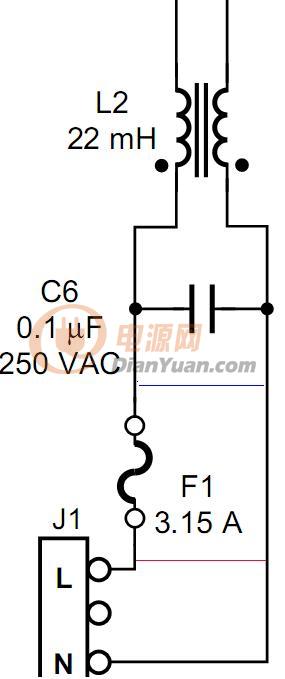

這是我截取的PI文檔里的圖
L2是共模電感對吧，找到一個實物，發(fā)現(xiàn)比較大，不利于減小板子面積
大家有沒有什么小一點型號
C6是和L2配合的做EMI的嗎，這二者大小有和關(guān)系
c6用X電容行么
還有點資料上加了壓敏電阻，是在上圖紅線位置加的，
我感覺如果有大電壓（雷擊？）的話，保險絲也不燒啊
是不是在畫藍線位置更好？
做多大功率？L2又是什么規(guī)格？
C6是和L2配合的做EMI的嗎？是的，C6本來是X電容。
你說的對，不過有時候會有一些特殊情況。
