交錯PC空載開機燒管子

大家好，我的交錯PFC（28070控制）空載開機的時候燒COOLMOS。我用的是2個管子并聯。沒有接MOS管前，主電路和控制電路工作良好，接上MOS管就燒管。是管子的原因（電子市場買的）還是啥原因，請大家?guī)蛡€(gè)忙。謝謝。
全部回復(27)
正序查看
倒序查看
2011-07-06 11:22

建議換其他的管子試試，空載測試用小點電流的管子試試也可以

0
回復
青云志
LV.3
3
2011-07-06 11:28
@javike
建議換其他的管子試試，空載測試用小點電流的管子試試也可以
大哥能推薦一下其他的管子嗎/600V,TO-247封裝，最好是常見的管子！謝謝
0
回復
2011-07-06 11:29
@青云志
大哥能推薦一下其他的管子嗎/600V,TO-247封裝，最好是常見的管子！謝謝
你的電源功率多少W的呀？
0
回復
青云志
LV.3
5
2011-07-06 17:32
@青云志
大哥能推薦一下其他的管子嗎/600V,TO-247封裝，最好是常見的管子！謝謝
單管正常了，難道是并管的問題。
0
回復
2011-07-06 19:26
@青云志
單管正常了，難道是并管的問題。

并管空載是電流也不大，檢查下驅動有沒有問題？

0
回復
2011-07-06 21:07
@青云志
單管正常了，難道是并管的問題。
coolmos并管容易炸不是你一個人了，想挑戰一下繼續并，也許能成功。
0
回復
2011-07-07 08:40
好貼  頂一個
0
回復
2011-07-07 09:12
@高等數學
coolmos并管容易炸不是你一個人了，想挑戰一下繼續并，也許能成功。
coolmos雪崩耐量比較小
0
回復
fsxqw
LV.9
10
2011-07-07 09:59
@lijian_power
好貼 頂一個
coolmos抗EAS能力低，不建議用在PFC電路中，更不允許并聯。
0
回復
青云志
LV.3
11
2011-07-07 11:36
@fsxqw
coolmos抗EAS能力低，不建議用在PFC電路中，更不允許并聯。

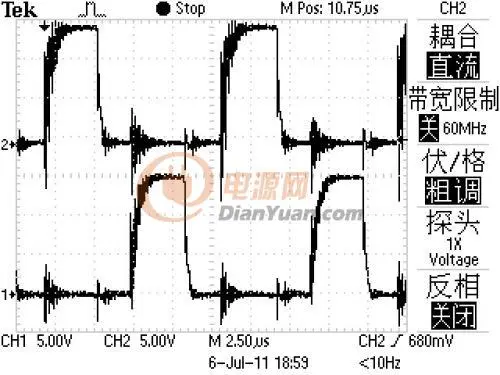

單管空載下的驅動波形。兩路驅動之間有干擾。很多做PFC的都用COOLMOS啊。不用的話可以用什么管子代替啊，我的用的SPW47N60C3
0
回復
liyongzhi
LV.3
12
2011-07-07 12:24
@高等數學
coolmos并管容易炸不是你一個人了，想挑戰一下繼續并，也許能成功。
并管的PFC 多的很。
0
回復
2011-07-07 12:28
@liyongzhi
并管的PFC多的很。
這個PFC電感的左端接交流？
0
回復
2011-07-07 19:40
@javike
這個PFC電感的左端接交流？
左端怎么會是交流？直流，脈動的。
0
回復
2011-07-07 22:05
@高等數學
左端怎么會是交流？直流，脈動的。

圖怎么沒了呢？

左端接的是整流橋之前哦

0
回復
2011-07-07 23:30
@javike
圖怎么沒了呢？左端接的是整流橋之前哦
應該不是的，就一個普通的交錯boost PFC，電路應該很傳統。
0
回復
2011-07-08 07:58
@高等數學
應該不是的，就一個普通的交錯boostPFC，電路應該很傳統。
強烈建議把圖再貼上來
0
回復
2011-07-08 10:18
@青云志
單管正常了，難道是并管的問題。

請檢查L(zhǎng)ayout，功率電路與驅動電路盡量對稱，特別是功率回路

否則，coolmos并聯炸管就不奇怪了

0
回復
青云志
LV.3
19
2011-07-08 10:37
@心中有冰
請檢查L(zhǎng)ayout，功率電路與驅動電路盡量對稱，特別是功率回路否則，coolmos并聯炸管就不奇怪了
現在單管第二次開機有時候也燒。布線注意了對稱。
0
回復
2011-07-08 11:43
@青云志
現在單管第二次開機有時候也燒。布線注意了對稱。

有沒有加diode給大電容預充電？

還有就是PFC電路有沒有軟啟動電路？抓個啟動的VDS波形看看

0
回復
青云志
LV.3
21
2011-07-08 13:09
@心中有冰
有沒有加diode給大電容預充電？還有就是PFC電路有沒有軟啟動電路？抓個啟動的VDS波形看看
有預充電。在IC的SS引腳接了1U的電容。這個是在并管時候抓的VDS波形，管子燒了。尖峰電壓在520V。但是，電解電容的輸出還是400V，紋波不大。是不是線路的雜散電感引起的尖峰呢？怎么消掉？謝謝
0
回復
2011-07-08 16:10
@青云志
有預充電。在IC的SS引腳接了1U的電容。這個是在并管時候抓的VDS波形，管子燒了。尖峰電壓在520V。但是，電解電容的輸出還是400V，紋波不大。是不是線路的雜散電感引起的尖峰呢？怎么消掉？謝謝[圖片]
對了，你是一通電就燒，還是老化過程中炸的？
0
回復
青云志
LV.3
23
2011-07-08 21:55
@心中有冰
對了，你是一通電就燒，還是老化過程中炸的？

通電，防浪涌繼電器合上就燒。

0
回復
2011-07-08 22:13
@青云志
通電，防浪涌繼電器合上就燒。

把繼電器斷開看看呢？

繼電器吸合前后大電容的電壓相差多少V？

0
回復
2011-07-09 14:11

把原理圖和PCB圖貼上來看看吧。

MOS的并聯是有些講究的。

你的驅動波形看上去很不好，前沿那么多振蕩。

0
回復
青云志
LV.3
26
2011-07-09 23:12
@javike
把繼電器斷開看看呢？繼電器吸合前后大電容的電壓相差多少V？
我延時4S合上繼電器的，那時候電解電容上的電應該快到400了吧。這個我沒有測過，可以算一下，我用的是40歐的電阻
0
回復
青云志
LV.3
27
2011-07-15 15:54
@讓你記得我的好
把原理圖和PCB圖貼上來看看吧。MOS的并聯是有些講究的。你的驅動波形看上去很不好，前沿那么多振蕩。

1.我的繼電器是在SS軟啟動結束之后才閉合的，不知道有沒有問題？

2。我把3400U的大電容換了1000U的小電容結果空載開機可以工作。

0
回復
2011-07-15 18:33
@青云志
1.我的繼電器是在SS軟啟動結束之后才閉合的，不知道有沒有問題？2。我把3400U的大電容換了1000U的小電容結果空載開機可以工作。
3400UF？？ 多少W的呀？
