麻煩大家?guī)兔Ψ治鱿挛遗龅降膯栴}：
1，Vgs 驅動信號上升下降都有很大的尖峰，且隨負載增加 情況變惡劣（實驗發現RC吸收回路沒效果）。 驅動我用IR2104芯片，柵極電阻10歐，反并二極管。

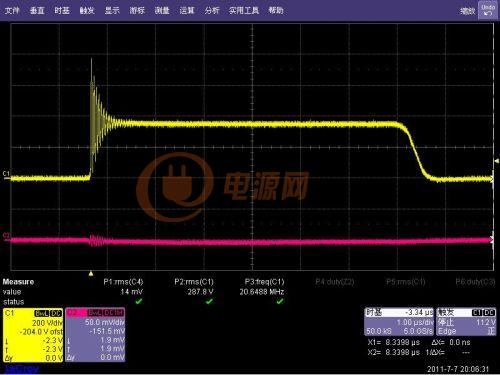

2，Vds 關斷時振蕩嚴重，如下圖。
3，一半橋在半個正弦波內停止工作時 另一工作的半橋?qū)λ绊憞乐亍?/span>
請問我這是 Vgs 影響了 Vds， 還是Vds影響了 Vgs ？ 怎么解決比較好？

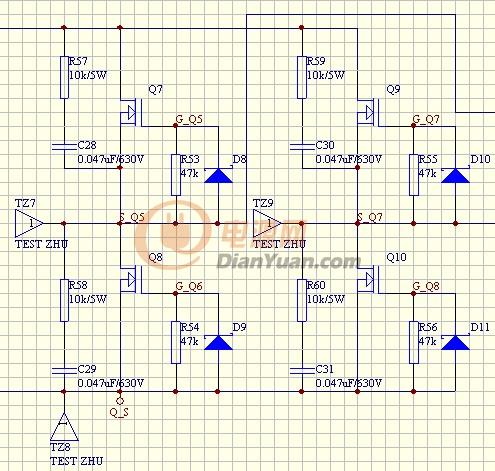

MOS橋式電路

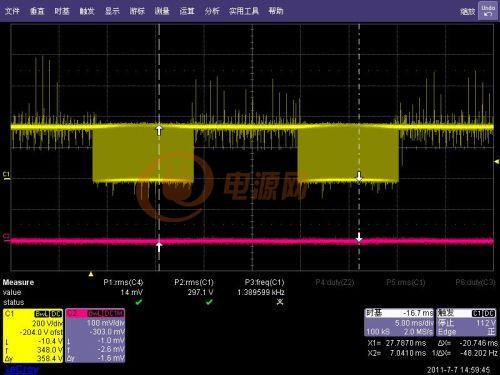

Vds 波形：
上圖顯示出改半橋在半個正弦波內停止工作時 另一工作的半橋?qū)λ绊憞乐兀S負載增加毛刺更嚴重）。 這算是彌勒效應么 ？

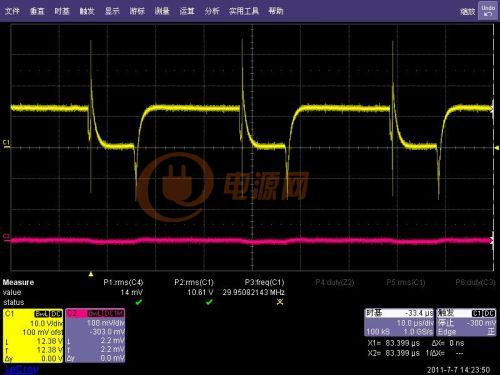

V gs 波形：
