負載的CV模式，模擬穩壓管特征。
目標：無論輸入任意波形，都能鉗位在設定值，帶寬1KHZ以上。
上圖

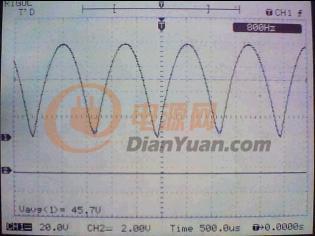

橋堆整流出來的面包波，用AC Source 輸出400HZ，面包波就是800HZ。

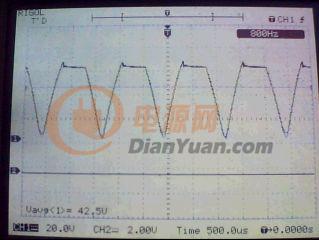

將穩壓值調低，面包波被削去大約1/3

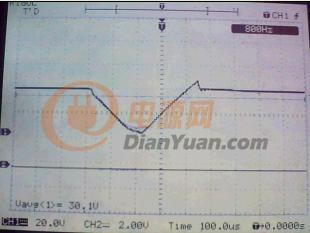

再調低，大約削去1/2，無明顯震蕩 放大看開始削去部分，有點點過沖，寬度大約70US

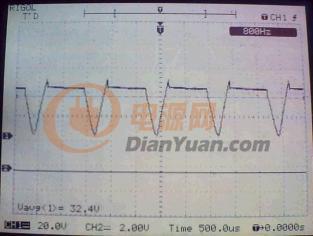

拉到接近底部； 無震蕩出現。
波形接近理想了。

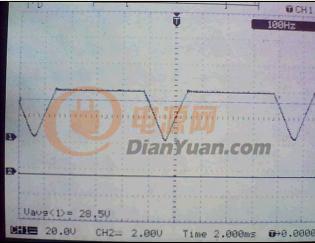

再來看看削50HZ情況
過沖無占的比例非常小，近似一個平臺。
以前開發的負載模塊CV模式波形還不夠理想，不能模擬LED、蓄電池等特征，準確對電源測試。
目標改良負載的CV模式，經過幾天的調試，這個電路特征應該比較理想了。
有空再找?guī)卓铍娫礈y試下。
負載輸入沒有接任何電容，純用晶體模擬出來的。
R2是為了放掉器件的容性儲存的電荷，得到面包波。
今天做了幾個測試，調整了電路的一些參數。
1，改變輸入串的電阻R1為10K 測試波形
基本還是一個穩壓管的特征。 面包波的頻率是800HZ。
2，改變輸入串的電阻R1為51K 測試波形
開始時候有比較大的變形，整體還好。若頻率降低到100HZ，這個變形的比例很小了。
作為普通電子負載，在輸入信號阻抗那么高情況下還保持如此特征已經很不錯了。
3，下面直接接到變壓器整流后，測試大功率負載的情況，真正考驗時刻到了。
由于我用的變頻器直接削掉一部分，變頻器內部會發出刺耳的響聲，波形有亂，怕他壞，所以就直接用市電變壓得到。
波形比較漂亮， 過沖仍然明顯，這是主要是運放的帶寬問題，換上更快的運放過沖應該可以減少很多。
將波形拉到底部看看
仍然沒有震蕩，非常理想。 此時變壓器消耗的功率非常大了。
4，還測試了一款輸出37V5A的LED電源，稍后上圖片。待續。。。
測量LED電源，加入了電流的測試。測試原理圖如下
此款LED電源輸出為37V5A，恒壓恒流的，功率比較大。呵呵
先空載測試下電源上電的波形，了解電源的特征。
上升速度不是很快，只有一點點過沖比較不錯。
將恒壓值設置為35.2V后看波形 。 將CH1設置為交流輸入測試紋波
沒有明顯的震蕩。
測試電源上電帶載輸出的波形。上面CH1為電壓，下面CH2為電流
沒有明顯的震蕩，變形。
再將測量時間調小點測量
非常理想。但還是可以看出那點點過沖，通過用更高速的運放應該可以改良，畢竟現在用的運放帶寬只有1MHZ。 呵呵
