這個跟很多因素有關，IC只是一個方面，更多的是設計技術和成本要求。

樓上的二位都是強人啊，有實物產品供觀摩一下否？

PI芯片外圍電路過于簡單，可能你沒有認真分析過，每一個元件的選取都必須仔細。

PI做的產品，單路輸出超過50W的，從來沒有低于85%？（220V實測，大多在86%至88%間），記得有一個28V5A輸出，采用EER35磁芯，TOP249，實驗獲得的效率大于90%（兩邊加氣隙，功耗減少2-3W）。

PI芯片的設計難點在于：

1、導通阻抗相對較高（不過耐壓也高很多）；

2、電壓模式控制，在低壓低溫啟動及低壓高溫全滿工作比較困難。

具體說，就是低溫低壓時，工頻紋波不是一般的大，且啟動困難（-40℃）。

低壓高溫時，輸出高頻紋波非常容易出現振蕩。

除了這兩個缺點，其他的幾乎都算的上是優點（價格不考慮）。

5V3A-4A輸出，用PI的芯片沒有優勢（根據其自身特點，PI芯片“比較適合”高壓且功率稍大點的產品，12V以上，30-100W），12V以下，效率肯定不會太高。

例如：

抑制低溫工頻紋波及高溫高頻紋波，輸出電容（3.3UH后面那個）可以采用低阻抗的電容（ZL、KZE系列）。大于50W輸出，一定要仔細計算，做好極限電流限制。PI是電壓型控制，類似的情況非常多。包括5V輸出、12V輸出，寬范圍、窄范圍，大功率、小功率等等的設計方法完全不同

5V4A，85-265V輸入，可以選用PI的TOP223。

設計關鍵點：

1、CIN不要太小，68UF比較合適；

2、輸出二極管，MBR2045  (或者M(jìn)BR2545（ON），功耗節省0.5-1W)；

3、UOR取70-90V，不要超過90；KRP取0.40-0.66；

4、如果是TOP24X系列，建議開關頻率取66KHZ。

5、最大程度控制漏感，實在控制不了，建議采用EER2828試試。

按上述條件設計，效率不可能低于82%。

85%是儀器有問題，83%-84%單路可能

“電壓模式控制，在低壓低溫啟動及低壓高溫全滿工作比較困難。

具體說，就是低溫低壓時，工頻紋波不是一般的大，且啟動困難（-40℃）。

低壓高溫時，輸出高頻紋波非常容易出現振蕩。”

我沒遇到過，你如果有可以拿到PI測試一下，我相信是設計問題。

我意思是是相對于電流模式控制芯片（UC3842等），PI芯片的補償比較麻煩，特別是工頻紋波抑制。很多小公司沒有此設備，開發產品時CIN的余量也不足，很多人在夏天設計的產品，到了冬天就容易出了問題。

CMG大師用TOP芯片肯定是沒問題啦！

大冷天我圍著低溫試驗箱反反復復確認過，人都搞感冒了好幾次

曾經在酷夏做實驗時直接打開低溫試驗箱（-40），飄出的直接是雪花，好浪漫的感覺...........

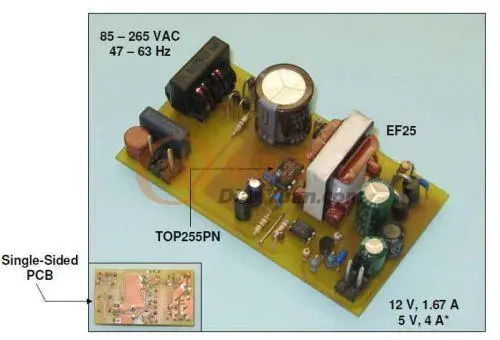

另外，上圖中（5V4A），C9/1000UF這個電容，PI沒有標記具體型號（或許他們完整的文檔有，省略了），也沒有看到工作溫度范圍，上圖中R13、R11、C10給出的參數其實沒有實際意義，直接采用可能也會有問題。

68U的體積受不了，元器件只能考慮很小型的價格可以接受，大的直接否定

最多只能是2個6.8u的，10u的高度就高很多了

我說的效率是指封閉式的非開放式的。
