請問我的輸出電容和電感還有電阻的參數是不是有問題？

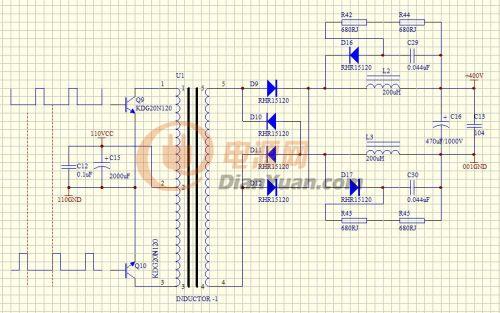

如圖：

先說下我要達到的目的。我的輸入電源是DC77-138V直流，要求推挽升壓到穩定的直流320V-400V后在逆變到220V 1KW交流

現在我遇到的問題就是想通過調節推挽輸入IGBT Q8，Q9的占空比（開關頻率35KHz）來調節輸出直流電壓值，在沒帶負載和帶負載時電壓值相差很大，沒辦法在接負載和沒接負載時穩定一個電壓

請問我的輸出電容和電感還有電阻的參數是不是有問題，求解

后端這個電路我也是從另一個相同工作原理的電源里面抄過來的，請問這個電路是叫什么電路啊？

菜鳥求解?。?！

全部回復(15)
正序查看
倒序查看
2011-09-27 08:54
求高手指點?。?！
0
回復
cheng111
LV.11
3
2011-09-27 14:29
搞兩個電感做什么，不懂。關注一下。頂起
0
回復
xushaoze
LV.5
4
2011-09-27 15:15

用推挽難度不小噢，用全橋是不是好好些呢？



0
回復
glzhao
LV.6
5
2011-09-27 16:54
@xushaoze
用推挽難度不小噢，用全橋是不是好好些呢？

為什么不用全橋呀

0
回復
ta7698
LV.9
6
2011-09-27 18:50
開環電路電壓是不穩滴！
0
回復
hechaocao
LV.5
7
2011-09-27 19:28
@ta7698
開環電路電壓是不穩滴！
可以做成準開環    有前輩們已經做過，自己去收收看......................
0
回復
2011-09-27 20:26
@ta7698
開環電路電壓是不穩滴！
同意
0
回復
2011-09-27 20:35
@bumper_163
同意

關注一下，我也不懂

0
回復
zlming1025
LV.2
10
2011-09-27 21:33
@hechaocao
可以做成準開環  有前輩們已經做過，自己去收收看......................

請問我要怎么改啊，能給個前輩的鏈接地址給我嗎

0
回復
glzhao
LV.6
11
2011-09-28 08:35
@萍水相豐
關注一下，我也不懂[圖片]

關注，我沒有搞清楚

0
回復
2011-09-28 09:24
@xushaoze
用推挽難度不小噢，用全橋是不是好好些呢？
是推挽結構？
0
回復
2011-09-29 14:35
不懂，期待高手講解。學習中....
0
回復
xushaoze
LV.5
14
2011-09-29 21:44
@笨小孩1114
不懂，期待高手講解。學習中....
后級用光藕采樣電壓達到一定的值光藕反饋到前級驅動，減小占空比或是關閉驅動。
0
回復
2011-09-29 22:15
我也看看。。。。呵。。。。。
0
回復
waterayay
LV.7
16
2011-09-29 22:28

路過~~~
