相距3mm以上為好。。。正反面可能干擾更嚴重。。。

差頻干擾？?jī)陕返念l率不一樣，互相干擾了嗎？同步電路解決？?jī)蓚€(gè)PWM，怎么同步哦?兩路的頻率,正激：97K  反激：65K

現在是正反面，也就是說3842的反面也是3842，我試過把反面的3842搬到外面（飛線），沒有什么效果，是不是小板整體布線不好呢。。還是怎么回事？我想如果分塊布線，小板上正激PWM一塊地方（正反面），反激一塊地方（正反面），會不會好一些呢？

兩路滿載時最嚴重，輕載好一些。。

具體電路見外同步

經驗值。。。

如果可以能達到6mm就更完美了。。。。

將2843的4腳接在一起進行同步，驅動波形更亂。。只有在拓?fù)涞恼伎毡葎偤孟嗟葧r(shí)，波形是穩定的 ，其他的時候很亂。。

晚上有空就傳上來，剛剛我把反激的PWM那一路原邊搭在另外一塊小板上，驅動波形還是沒有改善，不是小板的干擾？困惑了。。。。

單獨不震蕩

 加了同步電路，28V以上不震了。。28V以下偶爾還是振蕩。。

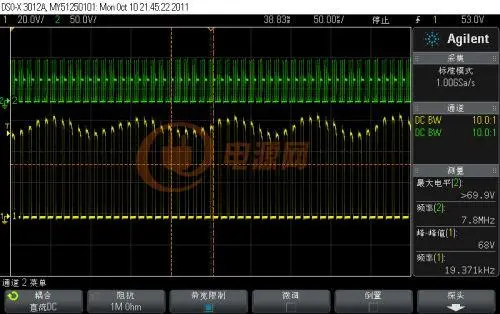

震蕩波形如下：

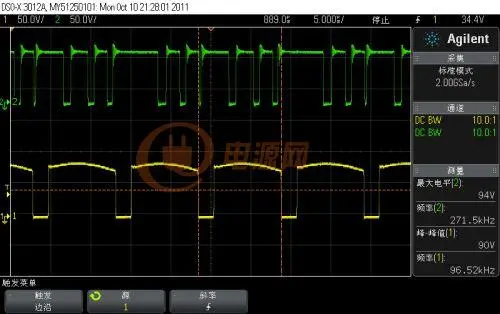

正激正常波形（藍色為反激，黃色為正激）如下：

加了同步后，反激的波形不規則了，怎么能調正常呢？

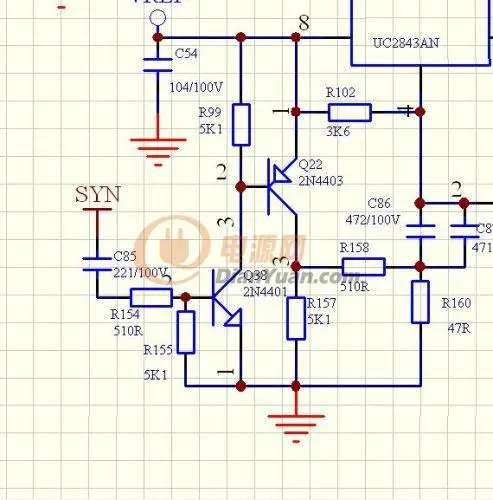

哦。在這里，同步的震蕩輸出腳是接到正激PWM2843的驅動6腳上了。。電路如下圖。。SYN接到PWM的6腳

1、你這個兩路輸出不是交錯后并聯，所以不需要同步

2、確定是線路干擾還是空間干擾。一塊板不焊正激部分，另一塊板不焊反激部分，輸入并聯看看還有沒有振蕩

3、功率不大的話應該是線路干擾，反激輸入端加LC濾波，并把正激前端電容取大一些

4、補充手段：增大反激輸入電容，減小反激變壓器一次側電感量

2.分開兩塊板，只有EMI部分是共用的。一塊板輸出正激，一塊板輸出反激，兩路開關波形都正常。。

3.LC濾波，有一點效果。但沒有根本解決。

4.沒有用

說明：輸出431反饋用電阻替代，也就是說環路反饋回來的電流是恒定了。。但是開關波形很是會抖動（占空比發生了變化），測試2843的2腳和GND之間的電壓也是抖動的（和開關波形對應）。。難道是空間干擾嗎？但是把變壓器等開關器件用銅箔屏蔽，沒有效果。。兩路的2843分別布在小板的正反面，試過在正反面之間加入銅箔接地屏蔽也沒有效果。。線路干擾？小板單路輸出很正常，無論我怎么割線，效果只會更差。。

在這里采用副邊緩啟動，去掉緩啟動，偶爾工作正常，到底是什么影響了波形？到底是神馬東東？？？？？？？？

各路大俠，是時候出手啦~~~~~

空間干擾應該也可以排除，把小板焊接到大板的底面，波形沒有改善。

如果是空間干擾，為什么在小板的正反面間加入接地屏蔽（用兩塊小板合成一塊用）或把小板焊在底層，沒有一點效果呢？怎么會干擾到了PWM呢？現在板的布局是EMI過后，兩路并行輸出的。。然后小板立在兩路中間。。

還請指教~ 還有， 布板怎么分開更好呢？

如果是空間干擾，能不能在一塊板上驗證呢？例如把小板反焊在底層，在小板中間加屏蔽。但我試過，都沒有效果。還有其他方法嗎？因?yàn)槿绻麤](méi)有確定一個有效的辦法時，改版也不一定能改好，時間也很緊。哦，這個電源功率還是比較小的，才幾十瓦。?？臻g干擾有那么嚴重嗎？

1. 不要正反面布局

2. 兩個電源輸入分別加共模電感

前輩。。是這樣的。

1.只有小板是兩路的PWM是正反面布局

2.試過在反激與正激之間加共模電感，沒有效或更差，加電感，形成LC濾波，倒有一點效果，但不能本解決。。共模之后分兩塊板，輸出沒有問題，證明公用共模是沒有問題的吧。。

搞定。。線路串?dāng)_。。干擾到2843的CS腳所致。。

今天中標了，樓上的問題我今天一樣碰到，不過我是AC轉DC，整流濾波電路共用，兩路PWM輸出兩的DC電壓，輸出也是共地，工作頻率一樣，出現的問題是有時候空載一邊不起振，有時候有可以，有時候是帶載又可以，使用的芯片是OB2269 芯片，試過單獨輸出不共地一切正常，但是一共地就不行，在輸出用磁環隔離地也是不行，還請教高手指點
