關于工作接地 一個系統可以做成 浮地系統  直接接地 電容接地
浮地方式很難做到完全懸浮 對地肯定有分布電容
直接接地可以抑制分布電容的影響
電容接地可以抑制高頻 但對低頻作用不大
這個電源用電容和電阻并聯 應該是照顧高低頻吧
為什么用3個330K串聯哪?

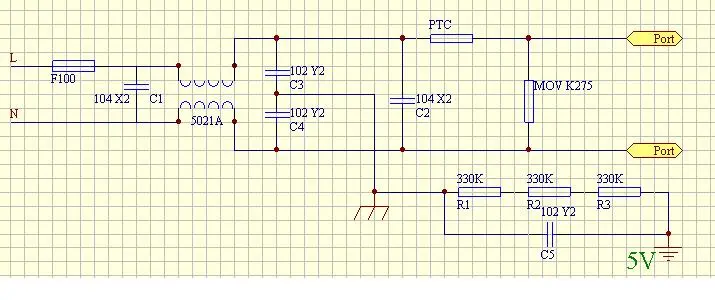

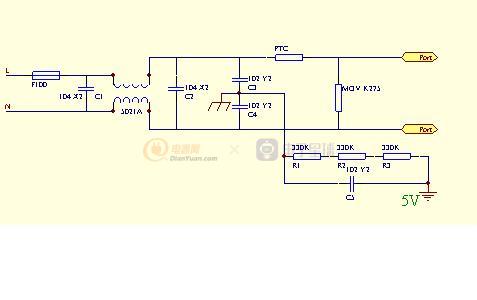

另外 原理圖為   500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141276445.jpg');}" onmousewheel="return imgzoom(this);">

我估計是安全方面的考慮吧,只用一個電阻的話,萬一內部短路(電阻似乎沒有這種故障隱患?)

對高低頻都有效果.
三個電阻串聯考慮的是電阻耐壓問題,如兩地之間要求1KV,用1只電阻是不行的.

補充一點:三個電阻串聯是耐壓測試后電容的瀉放電阻.

是不是沒畫完整啊

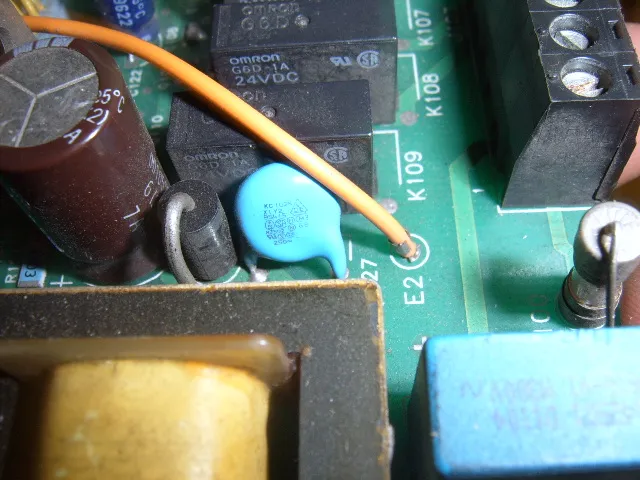

接地電容 為102K X1Y2
102是1000P K指精度
Y2指安規電容 級別  用在L N 接地用
X1 在這里什么意思?
這個電容為什么選102 我看富世PLC上用了472 有的書上說用到幾u(yù)F
是不是考慮不同的頻率段
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141310045.jpg');}" onmousewheel="return imgzoom(this);">

一般最大472,如果EMI不好的就要選大,但這時漏電流大,不符合安規要求.幾u(yù)F我認為大了點.

謝謝asm的回復

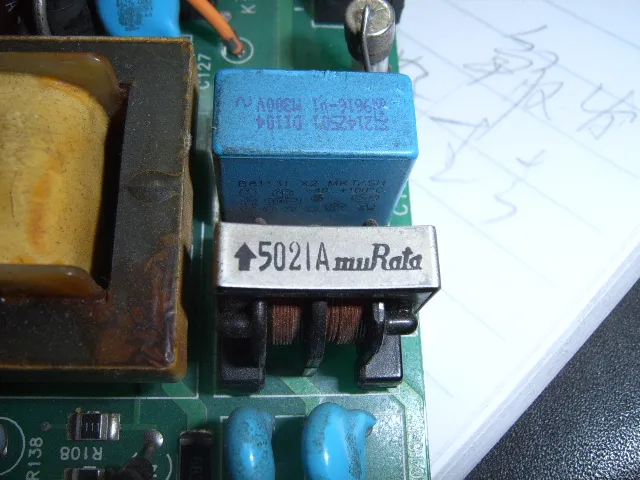

這是西門子PLC用的共模電感5021A muRata 這個電感值應該是多大

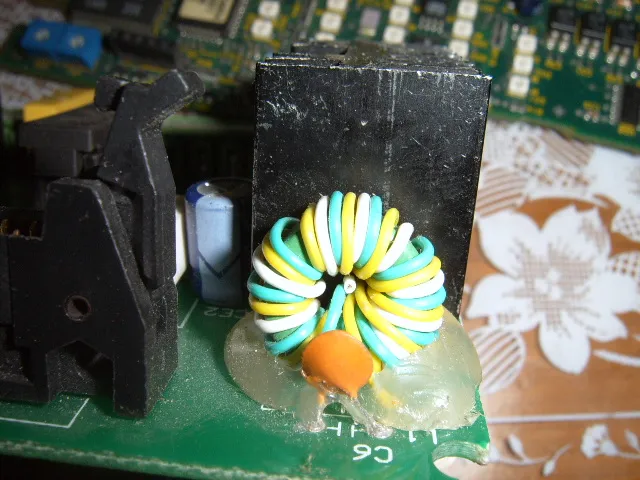

另外一種(見圖) 主要區別是什么
前一種一般用在220V L和N間 消除共模
后一種一般用在低壓整流濾波后  穩壓前 對嗎?用三色線 白線起什么
作用 沒有焊接

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141392139.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141392306.jpg');}" onmousewheel="return imgzoom(this);">

樓主你好，我現在也在研究西門子的PLC電源，希望能跟你交流一下，QQ：5952821.
