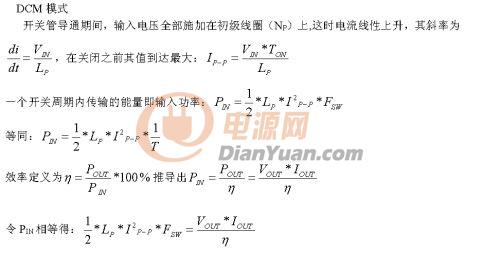

反激電路工作模式一般有三種，斷續模式（DCM），連續模式（CCM），臨界模式（CRM）
以下的推導公式，前期條件是你必須認識到反激變壓器他的本質是個電感，不是真正意義上的變壓器。
【原創】深入反激公式
全部回復(152)
正序查看
倒序查看
必須頂?。?！
Z版，理解不對啊，CCM和DCM的根本區別在于能量是否完全傳遞，而不是導通時間。
CCM：0.5*Lp*（Ip2-I12）*fsw=Vout*Iout/efficiency， 令deltI=Krp*Ip，則Ip=Vin*Ton/Lp*Krp，I1=(1-Krp)*Vin*Ton/Lp*Krp，所以Ip2-I12=(2-Krp)/Krp*(Vin*Ton/Lp)2，于是CCM就比DCM多了一個系數(2-Krp)/Krp。而同樣開關頻率和輸出功率條件下，DCM的Ip等于CCM的(Ip+I1)，所以令deltI=Krf*(Ip+I1)，則CCM就只比DCM多一個1/Krf，而DCM條件下Krf=1，因此就有了通用公式：Lp=(Vin*D)2/2Pin*fsw*Krf。
0
回復
@amonson
Z版，理解不對啊，CCM和DCM的根本區別在于能量是否完全傳遞，而不是導通時間。CCM：0.5*Lp*（Ip2-I12）*fsw=Vout*Iout/efficiency，令deltI=Krp*Ip，則Ip=Vin*Ton/Lp*Krp，I1=(1-Krp)*Vin*Ton/Lp*Krp，所以Ip2-I12=(2-Krp)/Krp*(Vin*Ton/Lp)2，于是CCM就比DCM多了一個系數(2-Krp)/Krp。而同樣開關頻率和輸出功率條件下，DCM的Ip等于CCM的(Ip+I1)，所以令deltI=Krf*(Ip+I1)，則CCM就只比DCM多一個1/Krf，而DCM條件下Krf=1，因此就有了通用公式：Lp=(Vin*D)2/2Pin*fsw*Krf。
高手，總算有人能看懂推導過程了
原理是一樣的，具體還是體現在導通時間上，DCM完全傳輸能量，還要留有足夠時間給死區，否則DCM模式將進入臨界模式或CCM模式，這里推導是變化器完全在DCM模式，只不過推導是將修正系數量化了
0
回復
@amonson
Z版，理解不對啊，CCM和DCM的根本區別在于能量是否完全傳遞，而不是導通時間。CCM：0.5*Lp*（Ip2-I12）*fsw=Vout*Iout/efficiency，令deltI=Krp*Ip，則Ip=Vin*Ton/Lp*Krp，I1=(1-Krp)*Vin*Ton/Lp*Krp，所以Ip2-I12=(2-Krp)/Krp*(Vin*Ton/Lp)2，于是CCM就比DCM多了一個系數(2-Krp)/Krp。而同樣開關頻率和輸出功率條件下，DCM的Ip等于CCM的(Ip+I1)，所以令deltI=Krf*(Ip+I1)，則CCM就只比DCM多一個1/Krf，而DCM條件下Krf=1，因此就有了通用公式：Lp=(Vin*D)2/2Pin*fsw*Krf。
哎！現在很多人都特別熱衷于軟件計算，很少有人會像二位認真研究計算過程。我的計算方法可能跟大家不同，非?；靵y，只到現在，不論什么變壓器，不管多大功率，我的標準計算流程還是：
一支筆、一張紙、一臺電腦、一臺繞線機...........
先估計功率元件及磁芯，再確定繞組結構，簡單的計算幾個參數，所有繞組確定每路盡量平鋪一層，繞了多少是多少，同時將實際參數輸入軟件同步修正，觀察各相關參數的變化趨勢，最終的匝比和線徑再稍微調整來滿足生產工藝。
這一招屢試不爽............
不同的輸入、輸出電壓/電流及不同結構的磁芯，考慮到各種原因，參數可能差別較大，我的計算流程是似乎反過來的，準確來說應該是驗算?？赡苁鞘躊I的影響較大，不過，他們的計算流程確實非常不錯！
0
回復
@amonson
Z版，理解不對啊，CCM和DCM的根本區別在于能量是否完全傳遞，而不是導通時間。CCM：0.5*Lp*（Ip2-I12）*fsw=Vout*Iout/efficiency，令deltI=Krp*Ip，則Ip=Vin*Ton/Lp*Krp，I1=(1-Krp)*Vin*Ton/Lp*Krp，所以Ip2-I12=(2-Krp)/Krp*(Vin*Ton/Lp)2，于是CCM就比DCM多了一個系數(2-Krp)/Krp。而同樣開關頻率和輸出功率條件下，DCM的Ip等于CCM的(Ip+I1)，所以令deltI=Krf*(Ip+I1)，則CCM就只比DCM多一個1/Krf，而DCM條件下Krf=1，因此就有了通用公式：Lp=(Vin*D)2/2Pin*fsw*Krf。
一下來個KRP，一下又來個KRF，偶差點暈倒。。。。
0
回復
