請教大俠:脈沖變壓器設計(激光電源),謝謝!

是關于固體激光電源預燃升壓脈沖變壓器設計的．參數為:原邊電壓1000V(維持時間毫秒級),副邊輸出電壓30000V,功率約為幾十瓦,使用鐵氧體磁芯,BM取0．2T,請問如何設計(用什么公式及步驟,因這和一般高頻變壓器不一樣)．
我很想知道,請解答,謝謝!

全部回復(8)

只看樓主

正序查看

倒序查看

laserwang

LV.4

2006-03-15 22:46

你是搞激光電源的嗎,我正在學

回復

coool

LV.2

2006-03-16 09:28

@laserwang

你是搞激光電源的嗎,我正在學

我也是.請問你知道咋個做嗎?3KS

回復

laserwang

LV.4

2006-03-22 22:50

@coool

我也是.請問你知道咋個做嗎?3KS

用利茲線繞

回復

劉立軍

LV.4

2006-05-25 14:38

@laserwang

用利茲線繞

原邊用4股0.2乘7的多股漆包線繞30圈副邊用0.12的漆包線饒1500T里面副邊接二倍壓電路這樣的應該夠了,有問題請打我的手機13625507680劉立軍

回復

李紹波

LV.9

2006-05-29 14:21

@劉立軍

不能用倍壓整流,因?yàn)檫@不是開關電源,是脈沖,是不連續的,所以一定要繞好所需電壓,可以參考閃光燈電路中的啟動電路,

回復

fclever

LV.3

2006-08-24 19:56

點氪燈還是氙燈?
燈擊穿后哪有那么高電壓?

回復

英姐

LV.4

2006-08-24 21:09

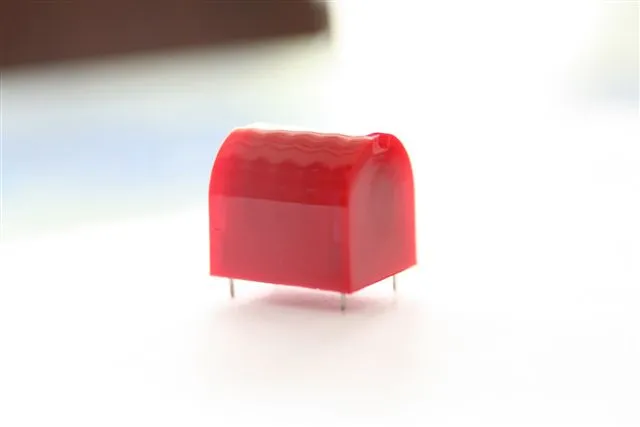

這顆就是用在脈沖高壓點火電路的.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1156424897.jpg');}" onmousewheel="return imgzoom(this);">
