高頻感應加熱輸出的高次諧波炸管問題

各位高手，小弟現在做的高頻感應設備，頻率在900KHz附近，全橋驅動的，功率在5KW的時候，很容易炸管。

在加了高速保護電路后，很詳細的測量了各個波形，終于發現900KHz的諧振電流上還有一個8.1MHz的高頻電流，估計應該是加熱頭回路有這么一個頻率點的諧振在。

請問有沒有什么好方法控制這個9倍的高頻諧振？

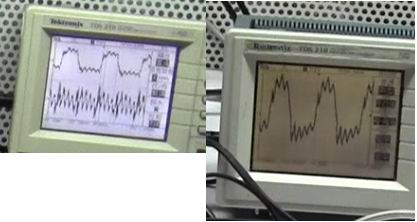

第一張圖的上波形是下臂IGBT管的驅動波形，下波形是輸入回路電流波形

第二張圖是上臂IGBT管的驅動波形。

可以明顯看到有一個9倍的高頻疊加在里面。

全部回復(19)
正序查看
倒序查看
ldb1026
LV.2
2
2011-11-27 17:12

加上一級整形。如果不困難的話。

0
回復
wangsw317
LV.2
3
2011-11-27 21:20
@ldb1026
加上一級整形。如果不困難的話。
謝謝，我打算在輸出上加一些磁環，提高電感，同時也抑制高頻
0
回復
my.mai
LV.9
4
2011-11-28 08:59

0.9M * 9 =8.1M

9倍頻？

0
回復
2011-11-28 09:40
那么高頻率的機子都做出來了，遇到的難題估計也還得靠自己才能解決了
0
回復
wangsw317
LV.2
6
2011-11-28 11:04
@冉智ayong
那么高頻率的機子都做出來了，遇到的難題估計也還得靠自己才能解決了
是啊，一路上的問題，一個個的解決過來
0
回復
ytwsdz
LV.7
7
2011-11-28 19:18
后浪高啊 ，IGBT是什么號和產品？做近M級頻率？ 對銅還是鋁加熱？
0
回復
wangsw317
LV.2
8
2011-11-30 10:20
@ytwsdz
后浪高啊，IGBT是什么號和產品？做近M級頻率？對銅還是鋁加熱？
管子型號很多的，高速MOS管都是可以的，比如2SK2611等，超頻用，多并聯幾個，水冷做的超強一些，不要太計較效率
0
回復
wangsw317
LV.2
9
2011-11-30 10:21
目前分析感覺是頻率太高后，變壓器輸出的原邊漏感回流導致的振蕩還沒有消除，下一個開關又開始了，這樣整體表現出來就像連續的一樣了，這個有些致命。
0
回復
ytwsdz
LV.7
10
2011-11-30 18:25
@wangsw317
管子型號很多的，高速MOS管都是可以的，比如2SK2611等，超頻用，多并聯幾個，水冷做的超強一些，不要太計較效率

真帥，MOS和IGBT能一樣嗎？

0
回復
wangsw317
LV.2
11
2011-12-01 11:10
@ytwsdz
真帥，MOS和IGBT能一樣嗎？

MOS管與IGBT管，本質上沒有太多區別，進口的很多都用MOS為主

0
回復
wangsw317
LV.2
12
2011-12-01 11:13

今天又進一步思考了一下，輸出電壓是方波，輸出電流是正弦波，這個邏輯上有問題，因為這兩者的關系已經不是單純的歐姆定律或者電感電容定律了，已經屬于傅立葉展開之后，要想電壓跟電流擬合，必須在主電流上，疊加高次諧波才能擬合電壓，所以這個高次諧波是消除不掉的。

0
回復
igbtsy
LV.9
13
2011-12-01 20:18
@wangsw317
今天又進一步思考了一下，輸出電壓是方波，輸出電流是正弦波，這個邏輯上有問題，因為這兩者的關系已經不是單純的歐姆定律或者電感電容定律了，已經屬于傅立葉展開之后，要想電壓跟電流擬合，必須在主電流上，疊加高次諧波才能擬合電壓，所以這個高次諧波是消除不掉的。
這不是純數學，是無線電數學，是諧振回路的電壓與電流的關系，不是你所理解的那樣。 請參考電子工程專業基初課教科書《電路》中有關串聯諧振和并聯諧振的章節。
0
回復
xyx11
LV.6
14
2011-12-04 23:02

問題：

1　　IGBT 適合這么高的頻率工作嗎？

2　　你這個不叫諧波， CE電容（以及其它雜散電容） 與 線路雜散電感 的諧振波形

3　　你的驅動不給力（阻抗大），導致 C極波形通過CB電容 干擾了驅動波形

4 　　你的 IGBT 沒有完全工作在 開關狀態



0
回復
zhufdf
LV.4
15
2011-12-05 09:09
@xyx11
問題：1　　IGBT適合這么高的頻率工作嗎？2　　你這個不叫諧波，CE電容（以及其它雜散電容）與線路雜散電感的諧振波形3　　你的驅動不給力（阻抗大），導致C極波形通過CB電容干擾了驅動波形4　　你的IGBT沒有完全工作在開關狀態
 好
0
回復
天斌
LV.5
16
2012-02-10 15:49
@xyx11
問題：1　　IGBT適合這么高的頻率工作嗎？2　　你這個不叫諧波，CE電容（以及其它雜散電容）與線路雜散電感的諧振波形3　　你的驅動不給力（阻抗大），導致C極波形通過CB電容干擾了驅動波形4　　你的IGBT沒有完全工作在開關狀態
好
0
回復
spt77
LV.5
17
2012-02-13 12:30
@wangsw317
今天又進一步思考了一下，輸出電壓是方波，輸出電流是正弦波，這個邏輯上有問題，因為這兩者的關系已經不是單純的歐姆定律或者電感電容定律了，已經屬于傅立葉展開之后，要想電壓跟電流擬合，必須在主電流上，疊加高次諧波才能擬合電壓，所以這個高次諧波是消除不掉的。
0
回復
2012-02-17 21:25

0.9M

換電子管吧。

0
回復
2012-03-04 22:31

樓主厲害??！

建議看看驅動電路的雜散電感，以及MOS管的等效Cgs，有沒有改進的余地。

0
回復
2012-03-08 16:11
@揚帆遠航
樓主厲害?。〗ㄗh看看驅動電路的雜散電感，以及MOS管的等效Cgs，有沒有改進的余地。





加RC有用嗎啊。。。？







0
回復
