感性電流吧!

也有可能是電容性能不好，我也遇到過這樣的情況，后來換了電容就好了

不知板主加到多大,我碰到類同問題加大電容明顯好多!我不是一點點加上去的,就成倍加上去

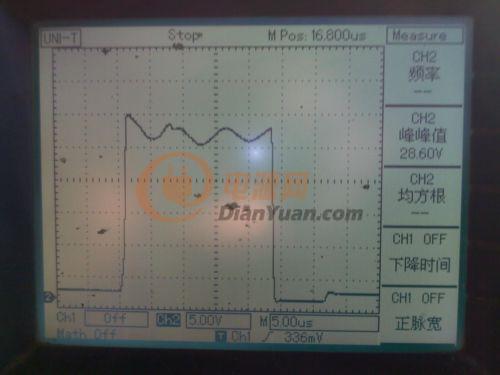

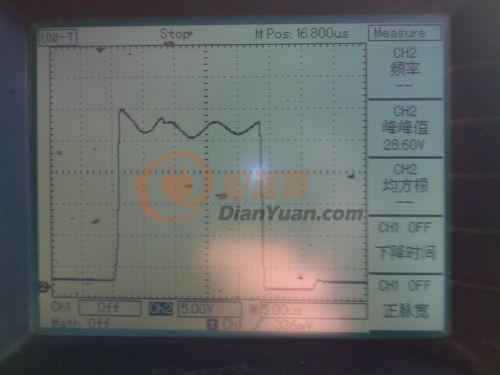

貼有幾個周期波形的圖片看看，處于硬開通狀態的時候也會引起寄生震蕩！

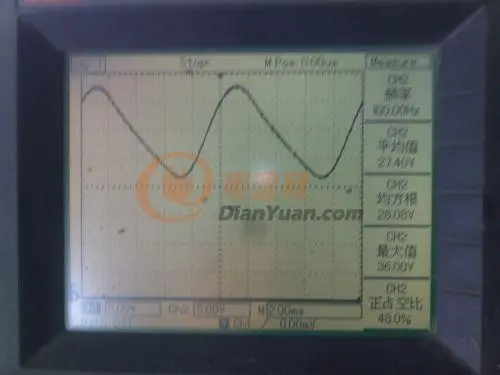

我低壓24V調試的,當IGBT工作時,直流母線上出現100HZ的震蕩,搞不明白,

其他方面都正常,濾波電容成倍加,一點也沒有改變,負載匹配也正常.

這么低的電壓調試，更本說明不了什么問題，還可能誤導你。380V最低電壓在300V處調試，220V的在160V處調試，看看情況如何，如果是正常的，就直接到滿電壓調試。

不正常的話先查原因，查出原因更正后還不一定完全保險，因為你是在低電壓下調試的，到滿電壓時還有可能有變化。

好的電路及設計，以380V電源為例，輸入電壓從270V到450V范圍內變化，工作頻率從最低到最高變化，UCE電壓波形始終是光滑的標準的梯形波，只是電流相位有少許的變化。

負載阻抗匹配是最重要的，如果阻抗不匹配，其它都沒問題的話波形也不會好。

引入波形傳輸理論中的《行波》與《駐波》的概念或許可以幫助加深理解。

在負載阻抗匹配的狀況下傳輸?shù)牟ㄊ恰缎胁ā?，負載阻抗不匹配的狀況下就有反射波，反射波與輸入波疊加形成駐波，駐波就是有波峰及波谷，這就是我們所看到的波浪形或稱為振蕩。

這種比喻對于加深理解是有幫助的。

這個“震蕩”你上面圖片的波形不是一回事兒??！這個波形其實就是整流后的電源紋波，也沒有必要加大電容濾波！

旅長的理論太高深了，殺雞焉用牛刀！電磁感應加熱的頻率這么低，就算有1MHz的頻率，波長也有300米，遠大于連接線的長度，根本不用考慮駐波i的問題！

學習一下，以后可能用到，
