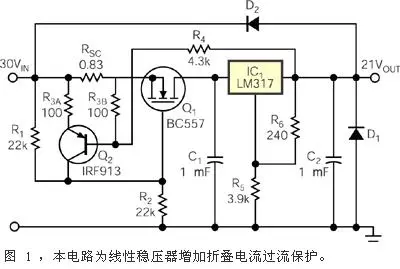

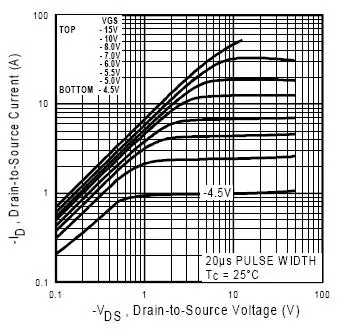

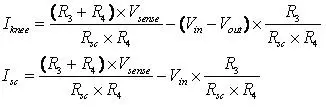

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142510270.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142510277.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142510283.jpg');}" onmousewheel="return imgzoom(this);">

我覺得那只R4該去掉,只要加負載就會過早的限制電流.另外我查到的BC557怎么是三極管呢?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142530451.gif');}" onmousewheel="return imgzoom(this);">

你用的是LM317T還是金封的LM317K?LM317T只有1.5A輸出.LM317K有3A輸出.

LM338我沒看到,還有你用的管子導通電壓是不是高了一點?你試試60N06看行不行?

我這里就有型號是BC557的三極管,TO-92封裝的 ,不知道他的電路是否有問題?我看這個電路里用的場效應管起不到限流控制的作用,他用的是N溝道的管子,電路在靜態時Q1的導通是由R1R2負責的,當電路有負載的時候Q1的D端電壓下降,當RSC兩端的壓差超過0.6V時Q2導通(在這個圖里應該Q1是IRF913  Q2是BC557)Q2將R3A和R1并聯使得Q1的G端電壓上升,反而使Q1的G端電壓上升,S端輸出電壓上升,哪來的限流?我覺得Q1應該使用P溝道的場效應管,而不是N溝道的場效應管,當限流取樣電路工作的時候Q2導通使得Q1的G端電壓上升,Q1的輸出電壓下降,才起到了限流的作用.另外電流只有2A左右,那變壓器有沒有能力3A輸出呢?照電路來計算變壓器至少要有100W.還有R4的作用應該是短路保護用的

這個電路用N溝道的MOSFET肯定不對,我用的是P溝道的IRF9530,保護三極管用的是8550.R4是讓電流“折疊”的,即所謂的截流保護.去掉R4應該就變成了限流型的過流保護了.另外,你說的變壓器功率確實是我沒有考慮到的問題,很有可能是我的電路還沒有過流保護,變壓器就先超過它的能力了.我再去進一步試驗看看.

在主回路中量電壓,哪個壓降就是限流的元件

我已經把這個電路做到了3A進行保護.但是現在還有一個問題就是電路的短路電流比較大,大約是1.6A,與理論計算的值相差較遠.并且我是把電路的參數在理論值的基礎上進行了較大的修改才得到現在的數值的.感覺這個電路受R4和Rsc的影響比較大.大家覺得這個直流穩壓電路可以用在實際中嗎?需要做哪些相應的修改?謝謝

你還是用LM393作電流取樣比較吧,電路不是很復雜,基準電壓用TL431經分壓電阻取得,電流準確而且安全.象你這樣的電路在工作的時候誤差很大.三極管在小電流和大電流時的狀態不穩定.

實際情況確實如你所說,三極管的導通壓降隨著電壓電流的變化而變化很大,導致了我的實際參數和的理論參數相距甚遠.

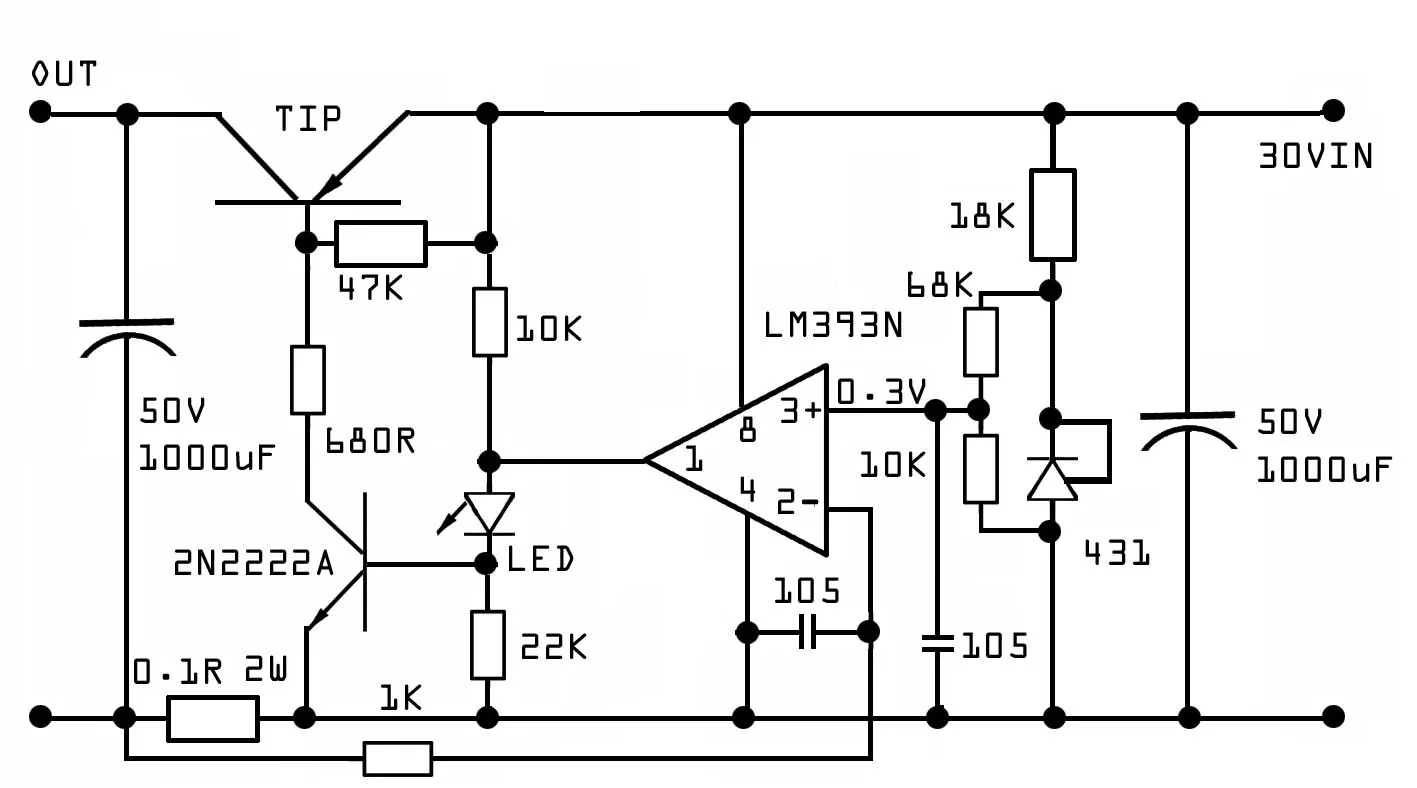

給你一個電路你去試試看,部分參數可以根據你的要求改變.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142663668.jpg');}" onmousewheel="return imgzoom(this);">

這樣的設計真是不好,我認為用一個431加一個MOS又準又省錢又好,我常這樣干!

你是指用431作恒流基準?那樣的話損耗太大,有2.5V的壓降,小電流還好用用,大電流就不好了.

431用作穩壓的基準!

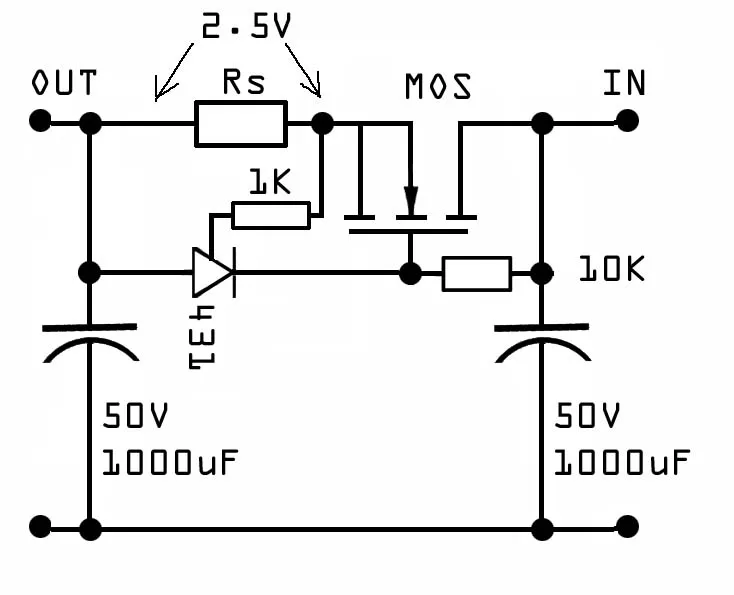

你是不是指這樣的電路?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142665802.jpg');}" onmousewheel="return imgzoom(this);">

那恒流電路呢?

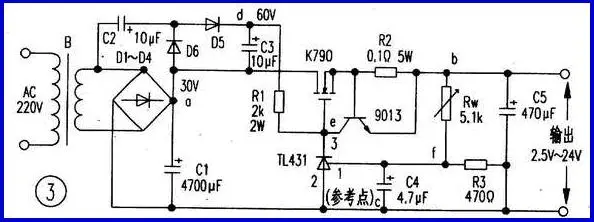

你所說的是不是類似于這樣的電路呀500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142665982.jpg');}" onmousewheel="return imgzoom(this);">
這種電路一級過流保護然后穩壓是可以的,但是我現在做的電源電路需要兩級這樣的過流保護,也就是說把任意一個保護短路以后剩下的一級保護都可以起到過流保護和穩壓的作用,這就比較不好辦了.

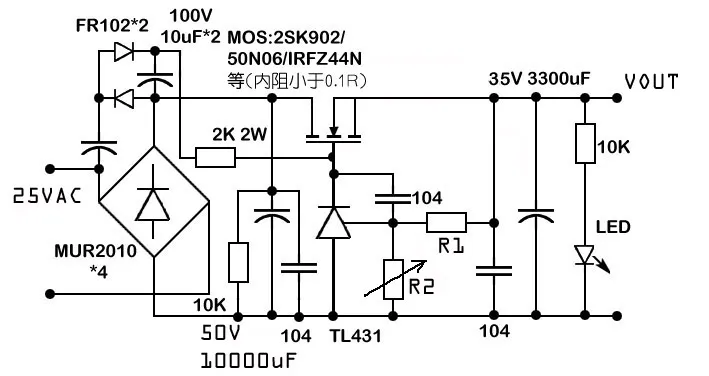

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142666242.jpg');}" onmousewheel="return imgzoom(this);">

想到一起了

對于恒流也沒有好辦法,只能用393作取樣比較,如果考慮體積,可以采用393的貼片來作,作成單面板加上貼片就好了,體積也能很小,同時也不貴,性能也比較好.

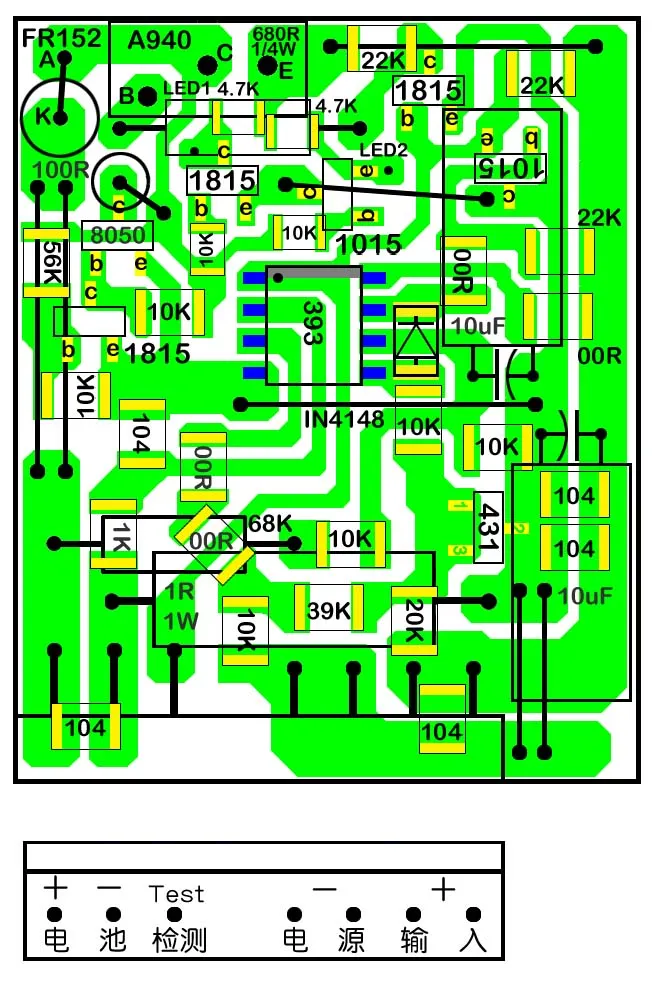

我這里有一個充電器的電路恒流地,你可以參考90%SMD500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142670046.jpg');}" onmousewheel="return imgzoom(this);">

這個電路輸入電壓24V ,充18.5V的電池組,飽和電壓22.04V,恒流400mA(理論上,實際會由于元器件的偏差而有相應的出入)我測得的電流約420mA,A940的電流是1.5A的到時候你可以換成TIP的管子,并要外接散熱片

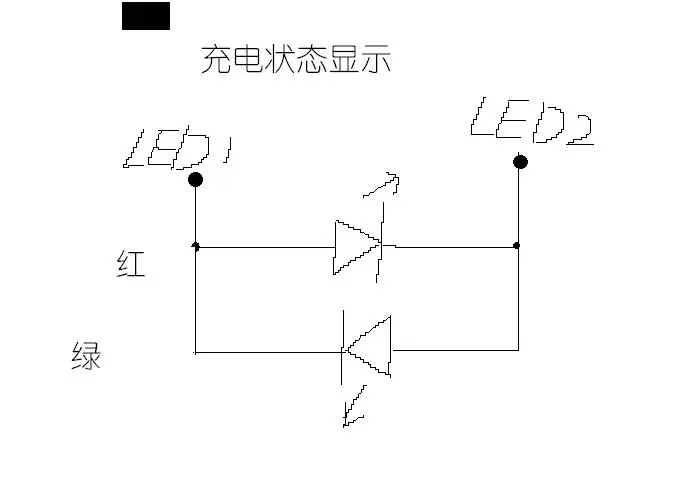

LED2和LED1的接法和用意500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142671319.jpg');}" onmousewheel="return imgzoom(this);">

你的這個電路沒有穩壓功能吧,只是在電流超過3A以后把TIP關斷從而起到過流保護的作用.
還有你下面提到的恒流地是什么概念呢?

你在第13貼中的這個電路沒有穩壓功能吧,只是在電流超過3A以后把TIP關斷從而起到過流保護的作用.我在輸出端可以加上三端穩壓?jiǎn)?
還有你在22貼中提到的恒流地是什么概念呢?

充電時ULED1ULED2,即充電時顯示綠燈,充滿后轉為紅燈,還有一個Test原來是用于在不充電時將充電器強行關閉,低電平關閉.原電路充電時是有插座的.這些介紹如果你有用,你可以參考以做他用.

沒有穩壓,只是個恒流電路,22的是說恒流的不是恒流地,字誤

短路不會關斷,會有輸出低電壓的,要不然會震蕩的,要維持0.1R上有0.3V的電壓

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142674588.gif');}" onmousewheel="return imgzoom(this);">
