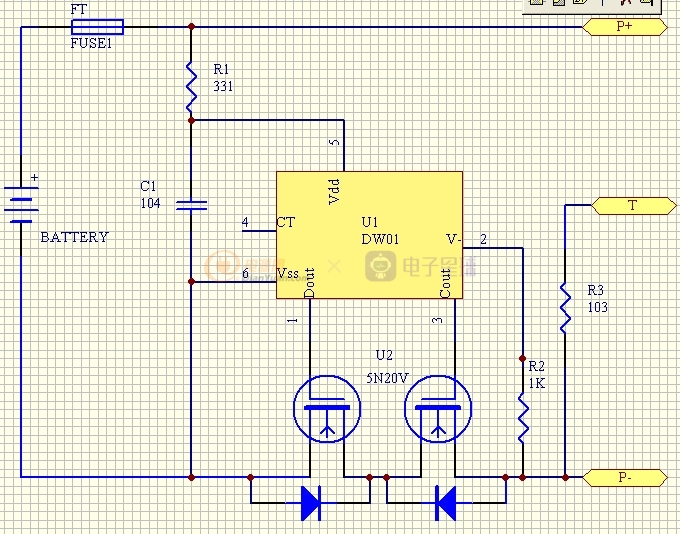

請教解析此電池保護板的工作原理,不勝感激!

小弟剛接觸到電池保護板這方面,想學習自己布板,Protel軟件會用,就是不知道其工作原理,但翻看所有單顆鋰離子電池的保護板原理圖和布線方案都是大同小異的,所以請教這方面的前輩指點一下,不勝感激!另小弟對電池的結構方面有專長(專用Pro/E2001和CAD繪圖,可自己單獨設計外形和內部結構,可根據電池外形設計電池座充)現在想把電池的保護板自己也搞定,有這方面愛好的同志可以聊聊!互相補助!
E-mail:gk_jhj@163.com 13632596509

全部回復(9)

只看樓主

正序查看

倒序查看

mayfay

LV.2

2006-03-20 10:37

我也想知道

回復

小小新

LV.5

2006-03-20 10:41

看不懂,怎么會有兩顆場效應管反接呢?怎么工作的啊?

回復

任人行

LV.1

2006-03-20 10:52

@小小新

看不懂,怎么會有兩顆場效應管反接呢?怎么工作的啊?

我只知道是一個控制充電一個控制放電

回復

任人行

LV.1

2006-03-24 16:36

@任人行

我只知道是一個控制充電一個控制放電

我拷!沒人頂嗎?自己頂!

回復

tianpengli

LV.6

2006-03-24 21:08

小弟顯丑
電池保護如下
沖電:外面的電壓高于里面的電池的電壓,6腳電壓高于2腳電壓
3腳相接的MOSFET導通開始沖電
放電:z 相反,a 2腳電壓高于6腳電壓
1腳相接的MOSFET導通開始放電

有不對的地方還請大蝦門多多指教

回復

ohn4931

LV.2

2006-03-30 14:09

@tianpengli

小弟顯丑電池保護如下沖電:外面的電壓高于里面的電池的電壓,6腳電壓高于2腳電壓3腳相接的MOSFET導通開始沖電放電:z相反,a2腳電壓高于6腳電壓1腳相接的MOSFET導通開始放電有不對的地方還請大蝦門多多指教

DW01是單節鋰離子電池保護芯片,它的主要作用是用來控制電池充電和放電的,而充電與放電則主要由二個MOS來完成,當充電達到其檢測值時,第一個MOS關斷,不給電池繼續充電,當電池放到一定值時,如2.75V,另外一個MOS也開始動作切斷放電電流,從而保護了電池.

回復

azhu

LV.8

2006-03-30 14:55

精華貼中有詳細說明.

回復

濁酒一杯

LV.4

2006-04-03 10:12

LI-ION BATTERY有自己本身的特點決定了它要保護,主要如下三個保護:1.鋰電池不能過充電所以要過充保護(一般在4.25~4.35V左右)
   2.過放電保護(2.3~2.5V)
   3.過六電流保護(以檢測MOS端的電壓來判斷)
DOW01的作用就是在檢測LI-ION BATTERY的三種狀態然后發出指令通過MOS來關斷或開通(用電位高低來控制MOS)
   小的獻丑了.
