利用BL8305IC組成的驅動BJT的EB

利用BL8305IC組成的驅動BJT的EB,具有預熱功能和點火失敗、開路(無燈)、燈管漏氣等保護功能1144932645.pdf
全部回復(91)
正序查看
倒序查看
yeming
LV.9
2
2006-04-06 21:21

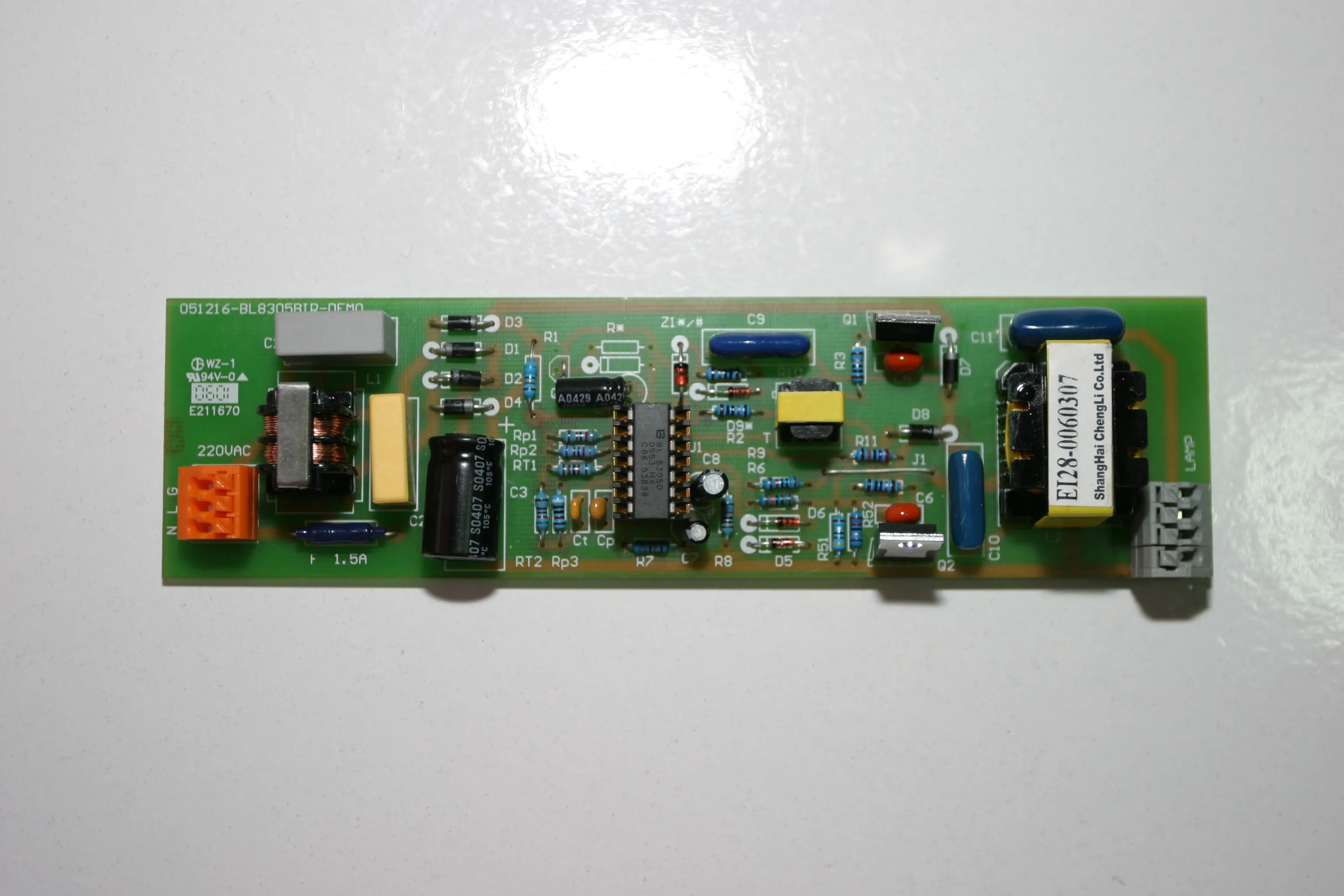

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144328661.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
yeming
LV.9
3
2006-04-08 20:06
@yeming
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/40/1144328661.jpg');}"onmousewheel="returnimgzoom(this);">
本電路要是加上PFC就是很好的產品了.
0
回復
luojanhua
LV.1
4
2006-04-09 09:42
@yeming
本電路要是加上PFC就是很好的產品了.
我剛知道這個網站
看過樓主的十大定律  牛比的狠
頂樓主的貼........
0
回復
2006-04-09 14:00
@yeming
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/40/1144328661.jpg');}"onmousewheel="returnimgzoom(this);">
全圖觀看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144562412.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
ebenshi
LV.8
6
2006-04-09 19:57
@黑暗侵襲
全圖觀看[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/40/1144562412.jpg');}"onmousewheel="returnimgzoom(this);">
不知BL系列產品的可靠性怎樣.
0
回復
ebenshi
LV.8
7
2006-04-09 19:59
@ebenshi
不知BL系列產品的可靠性怎樣.
單燈36W的,用了E13007和EI28磁芯,是不是有些浪費?
0
回復
fkax1
LV.3
8
2006-04-11 10:18
BL的驅動IC可靠性如何?是否量產?
0
回復
yeming
LV.9
9
2006-04-12 20:34
@fkax1
BL的驅動IC可靠性如何?是否量產?
可靠性很高的,已經量產了
0
回復
xazxaz
LV.1
10
2006-04-16 16:44
你好!
我現在用BL8305作一款鎮流器,燈管電壓140V,150V,170V,190V,燈電流對應0.4A,0.4A,0.4A,0.37A.要求50KHZ以上DC24V輸入,我用下面這個圖,請問Q1,Q2應選何種,我用IRF3205,IRF540總是燒,另外,變壓器應如何確定,諧振電感,電容應如何確定,你那有無用BL8305做的,24V輸入的電子鎮流器,能滿足以上要求嗎,,請回復,多謝多謝!
xazxaz@ah163.com
1145177062.pdf
0
回復
angel105
LV.7
11
2006-05-13 13:54
@xazxaz
你好!我現在用BL8305作一款鎮流器,燈管電壓140V,150V,170V,190V,燈電流對應0.4A,0.4A,0.4A,0.37A.要求50KHZ以上DC24V輸入,我用下面這個圖,請問Q1,Q2應選何種,我用IRF3205,IRF540總是燒,另外,變壓器應如何確定,諧振電感,電容應如何確定,你那有無用BL8305做的,24V輸入的電子鎮流器,能滿足以上要求嗎,,請回復,多謝多謝!xazxaz@ah163.com1145177062.pdf
你有沒有用其它的IC試試看呢???
0
回復
tuvccc
LV.6
12
2006-05-30 13:45
好貼,請問樓主,是不是帶個變壓器驅動的IC都可以用三極管來推,如果是這樣的話,就可以降低很多成本了,想問一下.為什么加一個變壓器就可以推三極管了?我以前一直是用MOS管的哦,成本老高的.
0
回復
tuvccc
LV.6
13
2006-05-30 13:46
@tuvccc
好貼,請問樓主,是不是帶個變壓器驅動的IC都可以用三極管來推,如果是這樣的話,就可以降低很多成本了,想問一下.為什么加一個變壓器就可以推三極管了?我以前一直是用MOS管的哦,成本老高的.
KA7541/KA7543應該也可推動三極管吧?
0
回復
sjteng
LV.4
14
2006-06-15 07:01
@tuvccc
好貼,請問樓主,是不是帶個變壓器驅動的IC都可以用三極管來推,如果是這樣的話,就可以降低很多成本了,想問一下.為什么加一個變壓器就可以推三極管了?我以前一直是用MOS管的哦,成本老高的.
用華昕電子的MOSFET跟用雙極型三極管價格差不多少,但MOSFET管沒有二次擊穿之虞,我所用BL8305的產品均配用華昕的MOS管效果良好.溫升也很低,不彷試用看看.
0
回復
sjteng
LV.4
15
2006-06-15 07:04
@yeming
可靠性很高的,已經量產了
葉大師:BL8305第10腳功能如何應用,請能賜教,
0
回復
yeming
LV.9
16
2006-06-16 18:57
@sjteng
葉大師:BL8305第10腳功能如何應用,請能賜教,
運用的功能很多啊,看你想怎么用了
0
回復
sjteng
LV.4
17
2006-06-19 23:41
@xazxaz
你好!我現在用BL8305作一款鎮流器,燈管電壓140V,150V,170V,190V,燈電流對應0.4A,0.4A,0.4A,0.37A.要求50KHZ以上DC24V輸入,我用下面這個圖,請問Q1,Q2應選何種,我用IRF3205,IRF540總是燒,另外,變壓器應如何確定,諧振電感,電容應如何確定,你那有無用BL8305做的,24V輸入的電子鎮流器,能滿足以上要求嗎,,請回復,多謝多謝!xazxaz@ah163.com1145177062.pdf
開路保護試驗會擊穿8305嗎?
0
回復
sjteng
LV.4
18
2006-06-19 23:44
開路保護試驗有問題嗎?
0
回復
sjteng
LV.4
19
2006-06-29 01:11
@yeming
運用的功能很多啊,看你想怎么用了
在哪家公司量產了能否告知一二,BL王小明工程師也未說現量產的公司,我們正在小批量試產,遇到過一些小問題.
0
回復
txcwhx
LV.2
20
2006-07-01 15:00
請問這樣的110V電路可以用嗎?1151737196.sch1151737206.sch
0
回復
王志祥
LV.3
21
2006-07-31 20:17
@txcwhx
請問這樣的110V電路可以用嗎?1151737196.sch1151737206.sch
可以.但參數得改
0
回復
txcwhx
LV.2
22
2006-08-01 09:23
@王志祥
可以.但參數得改
請問需要修改那些參數?
能申請UL認證嗎?
0
回復
lzl0807
LV.3
23
2006-08-02 14:50
yeming 老師在調試時,有沒有碰到過IC8305 13\14引腳損壞的情況,
本人在做開關實驗時,出現了這種情況,而且為數不少.不解,還請老師指導一下呀!
0
回復
yeming
LV.9
24
2006-08-02 21:01
@lzl0807
yeming老師在調試時,有沒有碰到過IC830513\14引腳損壞的情況,本人在做開關實驗時,出現了這種情況,而且為數不少.不解,還請老師指導一下呀!
我沒有遇見過啊!
0
回復
lzl0807
LV.3
25
2006-08-04 09:32
@yeming
我沒有遇見過啊!
就這個事,我也問了幾個正在用這個片子的同行,他們也說出現了這樣的問題,正在著手解決呀!但是效果好像不怎么理想!也曾咨詢過貝嶺的技術人員,但也沒有給出什么合理的答復.
0
回復
lzl0807
LV.3
26
2006-08-04 09:37
@sjteng
開路保護試驗會擊穿8305嗎?
我在開關試驗時會燒呀!不知你老兄會不會呀!
0
回復
yeming
LV.9
27
2006-08-04 19:46
@sjteng
開路保護試驗會擊穿8305嗎?
不會啊,貼出你的電路看看
0
回復
falcon_xu
LV.3
28
2006-08-13 14:10
1,高溫50 ,能做保護嗎?
2,高溫50,VCC供電穩嗎?
0
回復
yeming
LV.9
29
2006-08-13 15:54
@falcon_xu
1,高溫50,能做保護嗎?2,高溫50,VCC供電穩嗎?
當然了
0
回復
falcon_xu
LV.3
30
2006-08-13 17:03
@yeming
當然了
厲害,好多公司都死在高溫下,不得不停止這個項目:))))
0
回復
sjteng
LV.4
31
2006-08-26 19:03
@yeming
不會啊,貼出你的電路看看
有此問題,我們?cè)诹慨a(chǎn)中遇此問題,
