率非常低，求高人指點抄板 功率很小

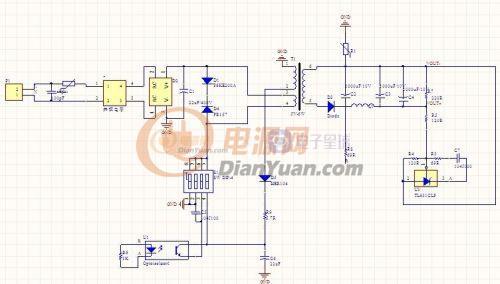

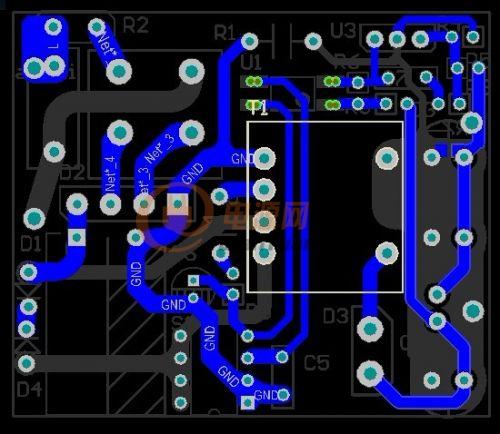

本人剛學電源，抄成品電源，輸出功 率非常低，求高人指點
率非常低，求高人指點全部回復(17)
正序查看
倒序查看
@larry98012
你適當調整一下R4和R5，這樣可以改變輸出！?。?/span>
恒壓電路應用
TL431的內部含有一個2.5V的基準電壓，所以當在REF端引入輸出反饋時，器件可以通過從陰極到陽極很寬范圍的分流，控制輸出電壓。如圖2所示的電路，當R1和R2的阻值確定時，兩者對Vo的分壓引入反饋，若V o增大，反饋量增大，TL431的分流也就增加，從而又導致Vo下降。顯見，這個深度的負反饋電路必然在VI等于基準電壓處穩定，此時Vo=(1+R1/R2)Vref。選擇不同的R1和R2的值可以得到從2.5V到36V范圍內的任意電壓輸出，特別地，當R1=R2時，Vo=5V。需要注意的是，在選擇電阻時必須保證TL431工作的必要條件，就是通過陰極的電流要大于1 mA 。 0
回復
@larry98012
恒壓電路應用 TL431的內部含有一個2.5V的基準電壓，所以當在REF端引入輸出反饋時，器件可以通過從陰極到陽極很寬范圍的分流，控制輸出電壓。如圖2所示的電路，當R1和R2的阻值確定時，兩者對Vo的分壓引入反饋，若Vo增大，反饋量增大，TL431的分流也就增加，從而又導致Vo下降。顯見，這個深度的負反饋電路必然在VI等于基準電壓處穩定，此時Vo=(1+R1/R2)Vref。選擇不同的R1和R2的值可以得到從2.5V到36V范圍內的任意電壓輸出，特別地，當R1=R2時，Vo=5V。需要注意的是，在選擇電阻時必須保證TL431工作的必要條件，就是通過陰極的電流要大于1mA。
再問個菜鳥問題，就是我抄的板子上他確實是10k的，我現在學習用可以，調這個那個，但是如果人家公司批量生產，都調的話，豈不是說效率很低，還是說批次不同的器件之間有差異，同一批次的就會好點，，，請指點一二
0
回復
@apple19871010
再問個菜鳥問題，就是我抄的板子上他確實是10k的，我現在學習用可以，調這個那個，但是如果人家公司批量生產，都調的話，豈不是說效率很低，還是說批次不同的器件之間有差異，同一批次的就會好點，，，請指點一二
你抄板只能抄別人的原理和基本能數，有些東西你是不完全抄到的，要自己調試才知道的
比如說，變壓器，參數匝比相同的情況下，你磁芯材質，氣隙是多少你是很難抄的，還是一些晶體元件的芯片電流和放大倍數是多少你也是沒辦法抄，這東西只能你自己去搞到合適的參數，然后再做相關的試驗！
再說明一點，在生產中很個產品都要去調試那是一個非常失敗的產品??！
0
回復
@apple19871010
再問個菜鳥問題，就是我抄的板子上他確實是10k的，我現在學習用可以，調這個那個，但是如果人家公司批量生產，都調的話，豈不是說效率很低，還是說批次不同的器件之間有差異，同一批次的就會好點，，，請指點一二
還有你人設計的時候，對變壓器感量，晶體管器件的公差一點要標明要求，否則到時批量生產的一致性是很難控制的?。?！
0
回復
@larry98012
你抄板只能抄別人的原理和基本能數，有些東西你是不完全抄到的，要自己調試才知道的比如說，變壓器，參數匝比相同的情況下，你磁芯材質，氣隙是多少你是很難抄的，還是一些晶體元件的芯片電流和放大倍數是多少你也是沒辦法抄，這東西只能你自己去搞到合適的參數，然后再做相關的試驗！再說明一點，在生產中很個產品都要去調試那是一個非常失敗的產品??！
恩，剛開始學，，謝謝指點
