前段時間電子設計競賽剛剛結束嘛，我最終版的作品已經提交了，還未取回。只留有一版開環的板子，我在上面使用了電源網和DigiKey得捷電子官網的MPQ9843的這款降壓芯片，制作了一塊5V的輔助電源模塊，用以給STM32或者OLED等部分供電。（原本是想制作一版更大的集成板，奈何才疏學淺，出了一些問題，導致只有一小部分電路可以使用。

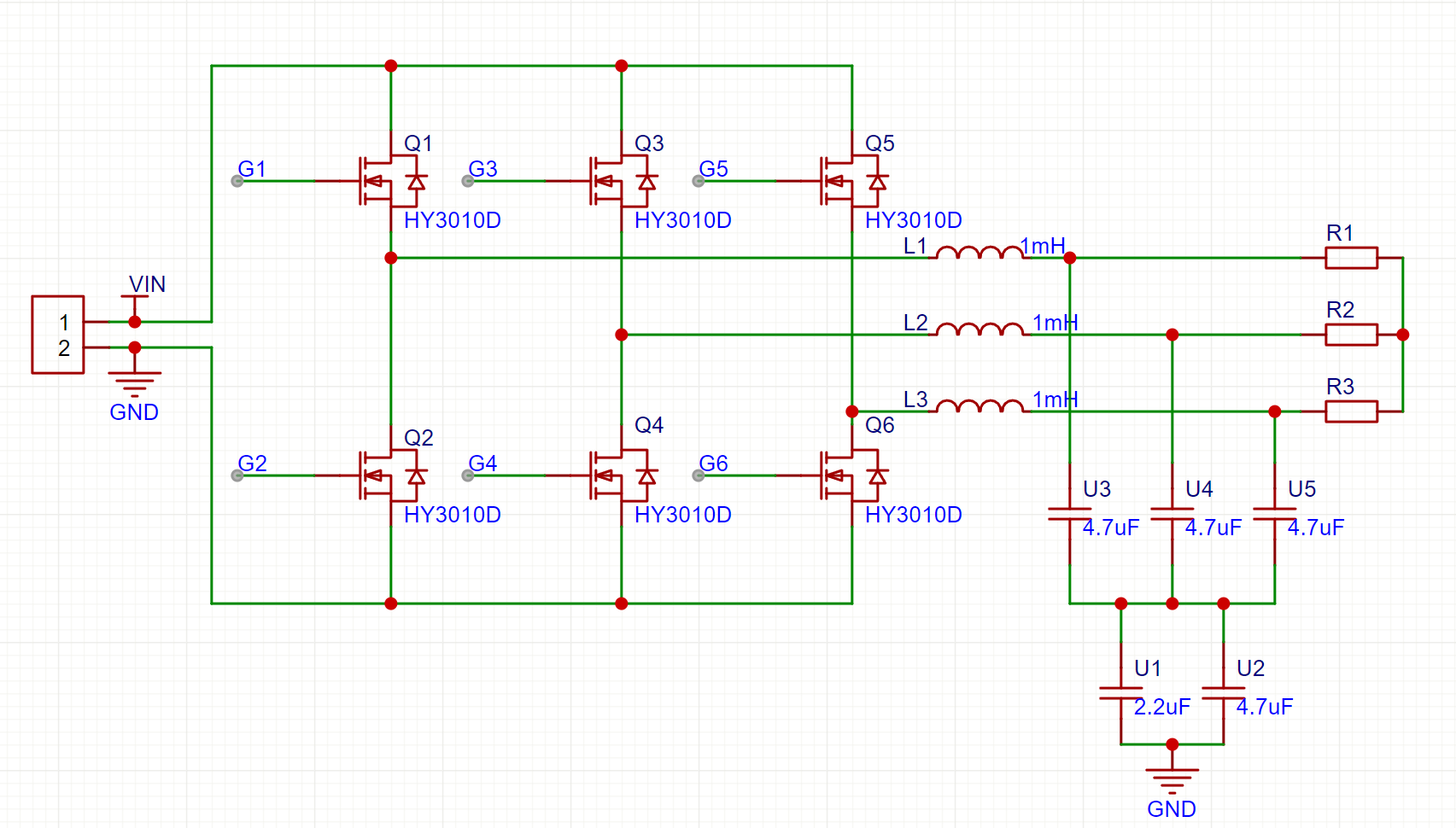

首先是關于A題第一部分三相逆變器的主電路圖部分：
我采用的是HY3010這款MOS，耐壓值100V，耐流值60A的參數深得我心

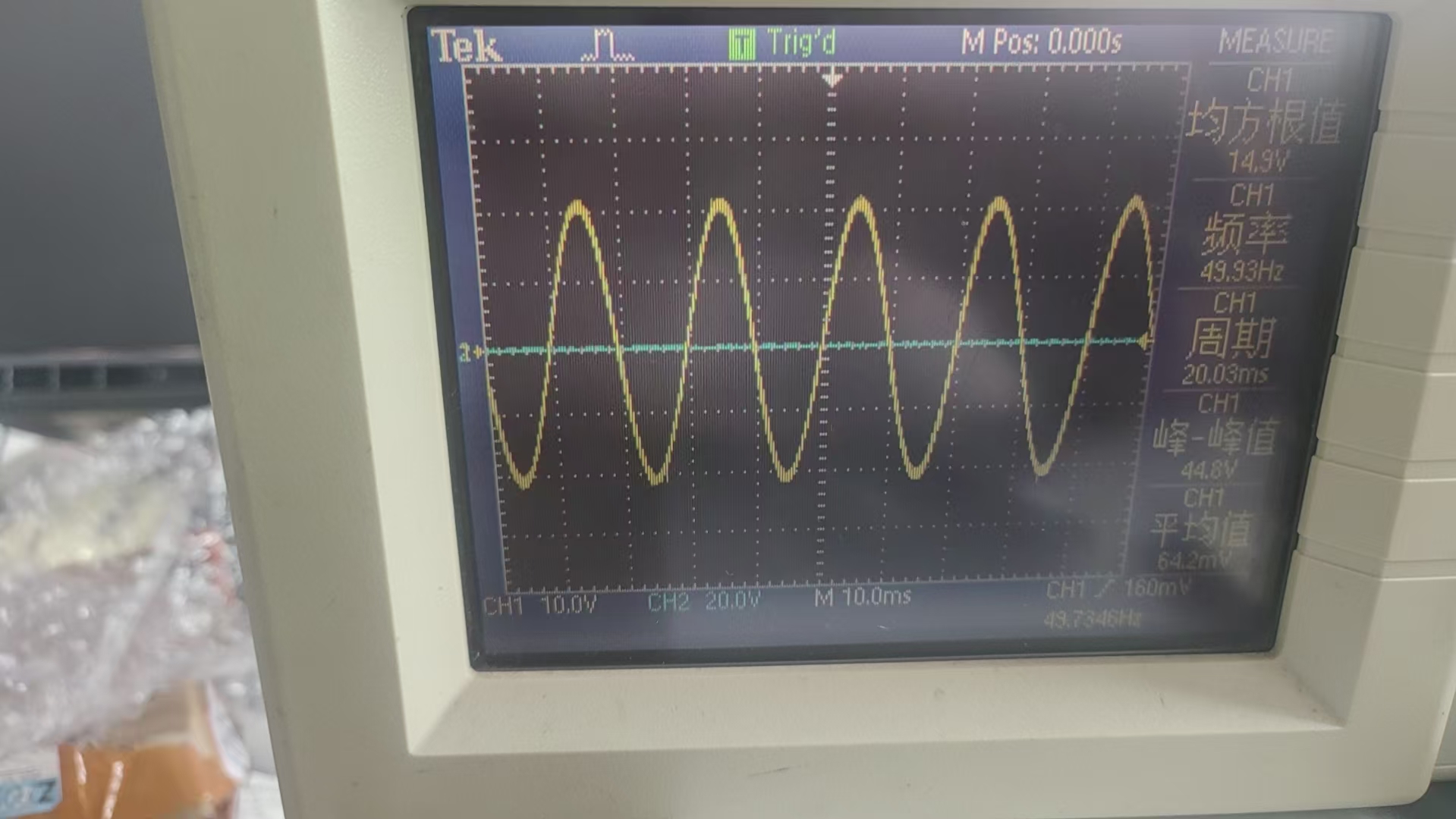

電容采用的是CBB電容，U1和U2處多加了兩處電容使得濾波效果要更好一些。最終的輸出波形如下：

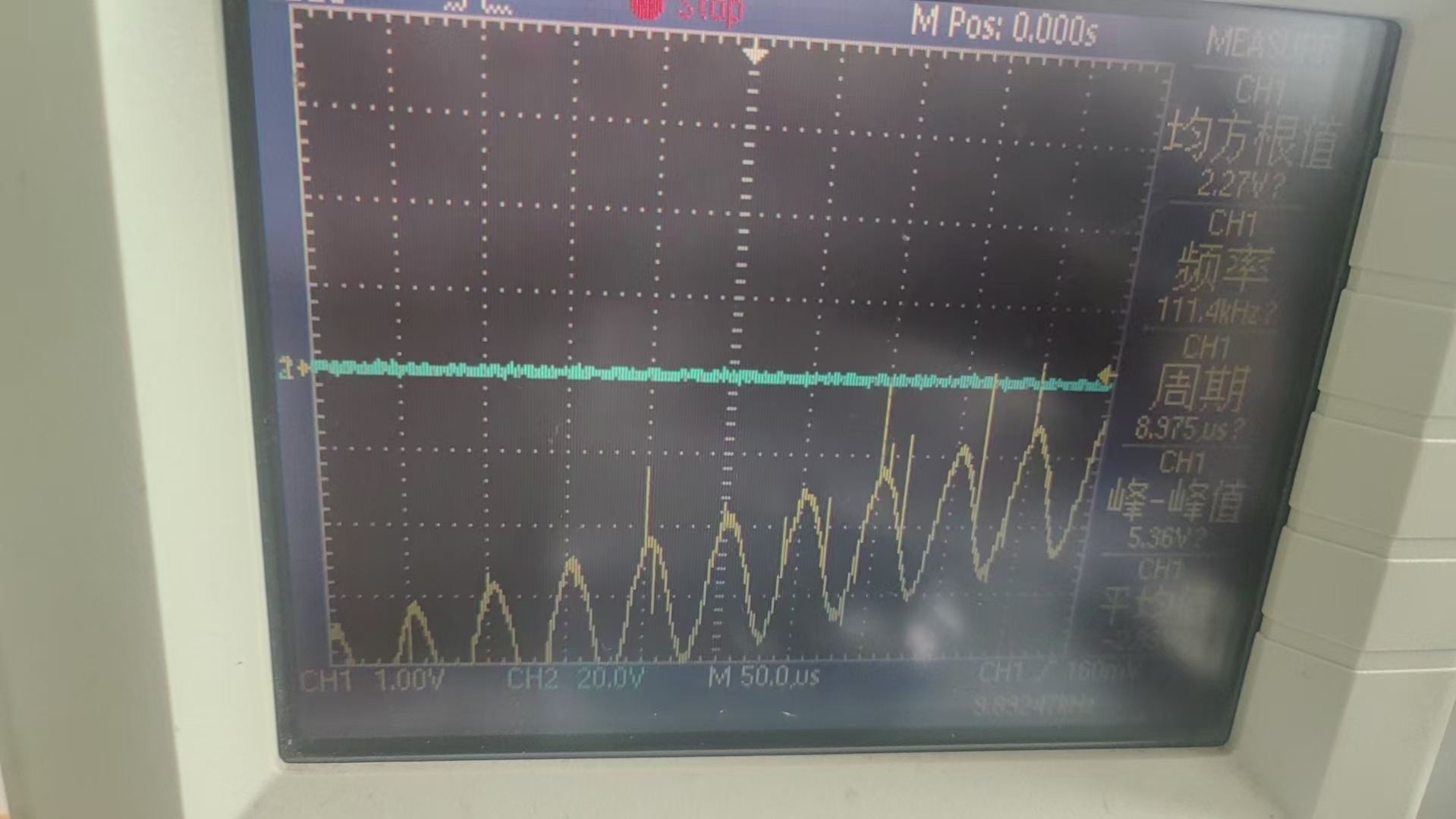

可以看到將電壓拉直后的諧波的VPP在2V左右（是我能盡力做到的效果了）

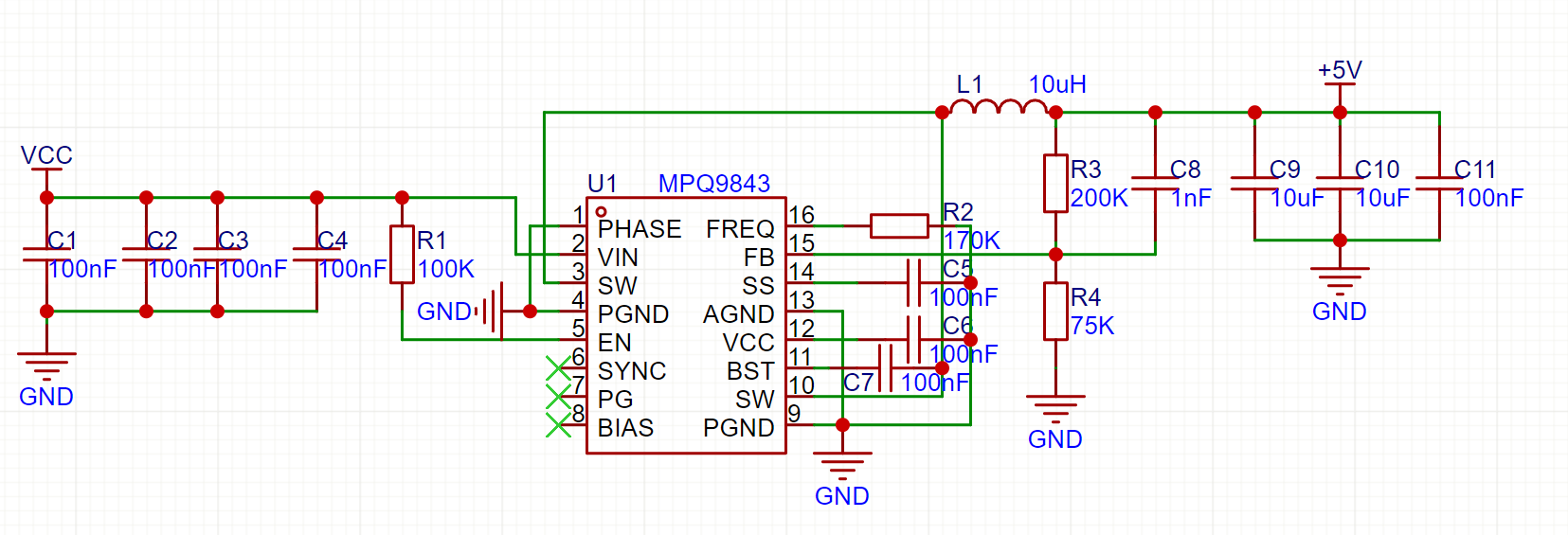

接下來是關于MPQ9843的輔助電源模塊的原理圖：
（參數可能有一些不太準確，還請見諒）
關于測試視頻在下方：
補充三相波形+軟起動視頻：
https://b23.tv/l6Ot8gd
