LM317穩壓管如何擴大電流到4.5A，求大家?guī)椭?/h1>

輸入26.5V左右，輸出時穩壓24V，LM317的最大工作電流時1.5A，在電路中怎樣加三極管可以增大電流，要求輸出端的電流要為4.5A求，怎樣加入三極管，如果加入三極管的電阻大小多少。。。請幫忙，謝謝

全部回復(18)
正序查看
倒序查看
2012-05-23 11:04
圖片僅限百度用戶內部交流？看不見！
0
回復
2012-05-23 12:19
@ymyangyong
圖片僅限百度用戶內部交流？看不見！
 這個圖，請求幫助
0
回復
2012-05-23 14:36
@p13906240393
[圖片] 這個圖，請求幫助

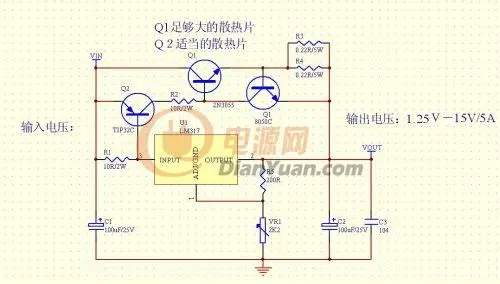

可參考這個，帶限流保護的，也可以用PNP型大功率三極管擴流。

0
回復
2012-05-23 14:52
@ymyangyong
[圖片]  可參考這個，帶限流保護的，也可以用PNP型大功率三極管擴流。





0
回復
2012-05-23 14:59
@ymyangyong
[圖片]  可參考這個，帶限流保護的，也可以用PNP型大功率三極管擴流。

請指教，這個哪部分是限流作用的啊，如果簡單的加個PNP管的話是不是圖中間只要Q2了，后面R2那邊位置是不是可以直接連輸出端了，謝謝您了

0
回復
2012-05-23 15:06
@ymyangyong
[圖片]  可參考這個，帶限流保護的，也可以用PNP型大功率三極管擴流。

希望您能幫我解釋一下，這邊三極管的各個作用，謝謝您了

0
回復
2012-05-23 15:49
@p13906240393
希望您能幫我解釋一下，這邊三極管的各個作用，謝謝您了

Q2 驅動Q1擴流（相當于接成PNP達林頓）,右邊的8050和R3/R4為限流保護。

可參考http://bbs.dianyuan.com/topic/196477。

0
回復
2012-05-23 15:54
@p13906240393
請指教，這個哪部分是限流作用的啊，如果簡單的加個PNP管的話是不是圖中間只要Q2了，后面R2那邊位置是不是可以直接連輸出端了，謝謝您了

簡單的擴流如圖，三極管可用2955等，4樓右邊的8050和R3/R4是做限流保護的。

0
回復
2012-05-23 16:04
@yuyingyoung
[圖片]

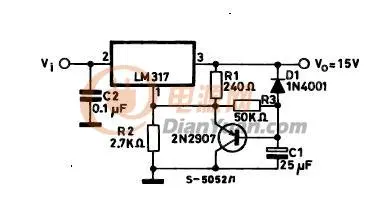

你這圖不是擴流,是軟啟動。
0
回復
yuyingyoung
LV.2
11
2012-05-23 16:24
@ymyangyong
Q2驅動Q1擴流（相當于接成PNP達林頓）,右邊的8050和R3/R4為限流保護。可參考http://bbs.dianyuan.com/topic/196477。
學習了
0
回復
2012-05-23 16:28
@ymyangyong
[圖片]  可參考這個，帶限流保護的，也可以用PNP型大功率三極管擴流。
這個圖不錯。。。
0
回復
LV.1
13
2012-05-24 08:20
壓差只有2.5V了，線性穩壓很危險了，這么大電流，功耗也有10幾瓦，為什么不用開關電源？
0
回復
2012-05-24 19:34
@ymyangyong
簡單的擴流如圖，三極管可用2955等，4樓右邊的8050和R3/R4是做限流保護的。[圖片]
非常感謝您的回答，這邊能直接接NPN管來放大電流嗎，就像這個PNP管一樣。
0
回復
2012-05-24 21:24
@p13906240393
非常感謝您的回答，這邊能直接接NPN管來放大電流嗎，就像這個PNP管一樣。

0
回復
2012-05-24 22:06
@
壓差只有2.5V了，線性穩壓很危險了，這么大電流，功耗也有10幾瓦，為什么不用開關電源？
線性可調電源成本低、紋波低，但效率也低，這方面的確不如開關電源。
0
回復
2012-05-24 23:11
@ymyangyong
[圖片]
您好，那這10R2W的電阻是按照0.7V來計算的嗎，還有那個電容C2一定要加在電阻右邊嗎，能給我詳細解釋下嗎，謝謝您了，麻煩您好多次了。
0
回復
2012-05-25 09:21
@p13906240393
您好，那這10R2W的電阻是按照0.7V來計算的嗎，還有那個電容C2一定要加在電阻右邊嗎，能給我詳細解釋下嗎，謝謝您了，麻煩您好多次了。
R2端電壓最多0.7v。C2是輸出濾波電容，當然要接在電阻右邊。該圖作者說簡單用用可以，但輸出電壓不太穩定，所以不建議該擴流方案。
0
回復
2012-05-25 10:37
@ymyangyong
R2端電壓最多0.7v。C2是輸出濾波電容，當然要接在電阻右邊。該圖作者說簡單用用可以，但輸出電壓不太穩定，所以不建議該擴流方案。
好的，非常感謝您的指導。。。
