可以用555加一個反相器就行了!

這樣做不能使兩組波形的相位完全相反

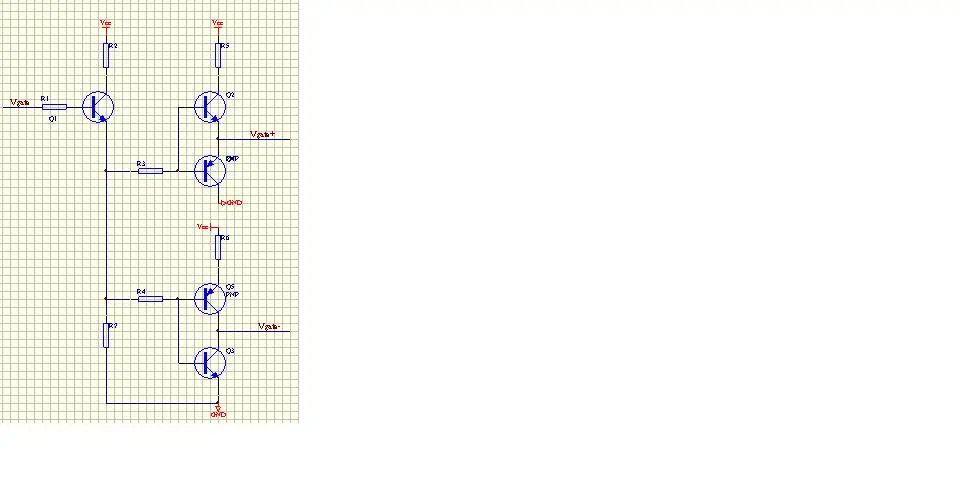

看看這個電路對你實用不.一組輸出驅動轉為兩組反向的驅動.當然元件取值得你自己去取了.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1148558252.jpg');}" onmousewheel="return imgzoom(this);">

對了,你是驅動IGBT的,應該是要求兩組驅動隔離的吧?那得再想想用什么方法了.

你用的 IGBT  電流.耐壓是多少??
   半橋,全橋,BOOST,BUCK??

?

因?yàn)閮山M高低電平的起始點有時間差

這個電路可以用的,用光耦或鐵氧體變壓器進行隔離.
但我想知道用TL494,是否可以推動IGBT模塊.

50A  600V
半橋

但我想知道用TL494,是否可以推動IGBT模塊.

TL494 最大輸出電流200MA.直接推動IGBT有很多問題
可推動TLP250 最大輸出電流1.5A 再用TLP250推動50A的IGBT

我明白你是要有死區時間,我做過相應的電路在逆變電源里用的.兩路信號經過微積分處理就行了.

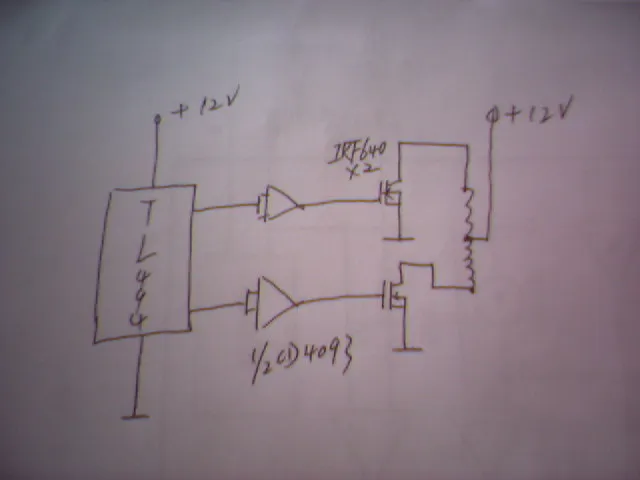

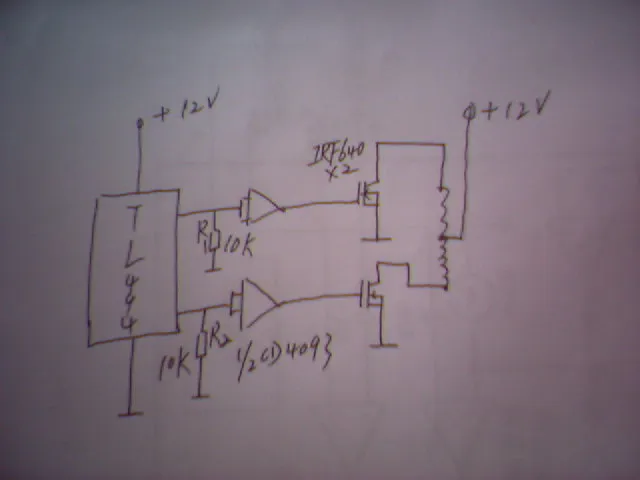

這個電路可以正常工作嗎?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1148715444.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1148715654.jpg');}" onmousewheel="return imgzoom(this);">

我是用在40KHz 振蕩電路上,可以嗎?

TL494是集電級開路輸出,好象要接上拉電阻,才能輸出信號.

問一下,TL494輸出信號頻率?????????
   IRF640可是MOSFET噢

不知你的電路是怎樣的,要是趕時間的話,就用IGBT專用驅動IC

IRF640 D極加FAST DIODE 先

ding  搞變頻的DX上哪去了??

你知道用什么型號的嗎?

300KHz

你有具體的電路嗎?

你有TLP250的資料嗎?能傳不,先謝啦!

TLP2501148915420.pdf

TL4941148915751.pdf

TLP250可以工作在100KHz嗎?

按你的發法我用TLP250驅動IGBT模塊,模塊接近常溫,非常的感謝!

TLP250工作在40KHz的時候,有45度的溫升,可以正常工作嗎?

變頻電源中,從多方面考慮,H橋工作于10KHZ左右,較為合理. 既你的IGBT開關速度.如采用SPWM倍頻調制,則輸出20KHZ
的脈沖,經FILTER后,便能夠得到純正弦波.
