絕對難題,求教大師!!UPS干擾問題
我們?cè)陔娨暡コ鰴C(jī)房測試相關音頻指標時發現,UPS工作時對音頻信噪比指標影響明顯.具體如下所述:用UPS供電測試,信噪比65,關掉UPS利用bypass供電測試,信噪比93;同樣用UPS供電,測試儀器接線等都不改變,但在放置在不同位置所測得的結果大相徑庭.懇請大家指點!!!注:UPS機器與設備機柜相鄰,沒有特別的屏蔽措施;用萬用表簡單測量UPS機殼與大樓接地連接良好,測試設備機殼沒有接地處理.
全部回復(52)
正序查看
倒序查看
@uneedme
機殼接地沒有?機殼是什么材料?
機殼與大樓接地接上了,是金屬殼的,感覺屏蔽較好.因?yàn)楣╇娪袃陕?工藝電與照明電.工藝電進UPS然后供全部設備使用,照明電專門供照明用.用照明電給測試設備供電,測系統音頻指標,在離ups較遠的地方結果正常,在機房?jī)?nèi)測就不正常;ups用bypass后測試結果始終正常!懷疑ups本身既存在傳導干擾又有較強的輻射干擾,就是不知有什么可行的徹底的辦法加以解決!!謝謝解答.請大家繼續!
0
回復
@hbzjcjw
我也認為與你的UPS質量有關

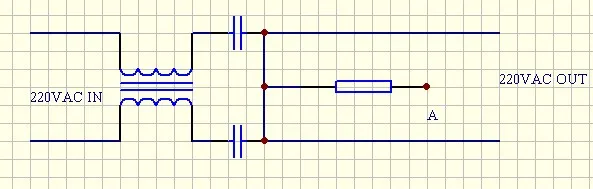

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1149304733.jpg');}" onmousewheel="return imgzoom(this);">
圖中A點接地電阻越小越好.你可以試試或許有效果.
0
回復
@zjwzcsc
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/42/1149304733.jpg');}"onmousewheel="returnimgzoom(this);">圖中A點接地電阻越小越好.你可以試試或許有效果.
學習21、23帖!在UPS輸出加上述網絡嗎?對傳導有用,能抑制輻射干擾嗎?具體講,對變壓器有什么要求,容、阻值如何選擇呢?謝謝.
