要求:
控制信號為1.2~3.6V(我已經有單片機做控制).輸出電壓為12~36V...
設計思路:控制信號--LM358--光耦--3843--輸出--
LM358做電壓比較,控制信號與地做比較,輸出電壓與固定2.6V比較.
求助...設計一款開關電源要多少錢?有哪位高手能幫我設計?
全部回復(4)
正序查看
倒序查看

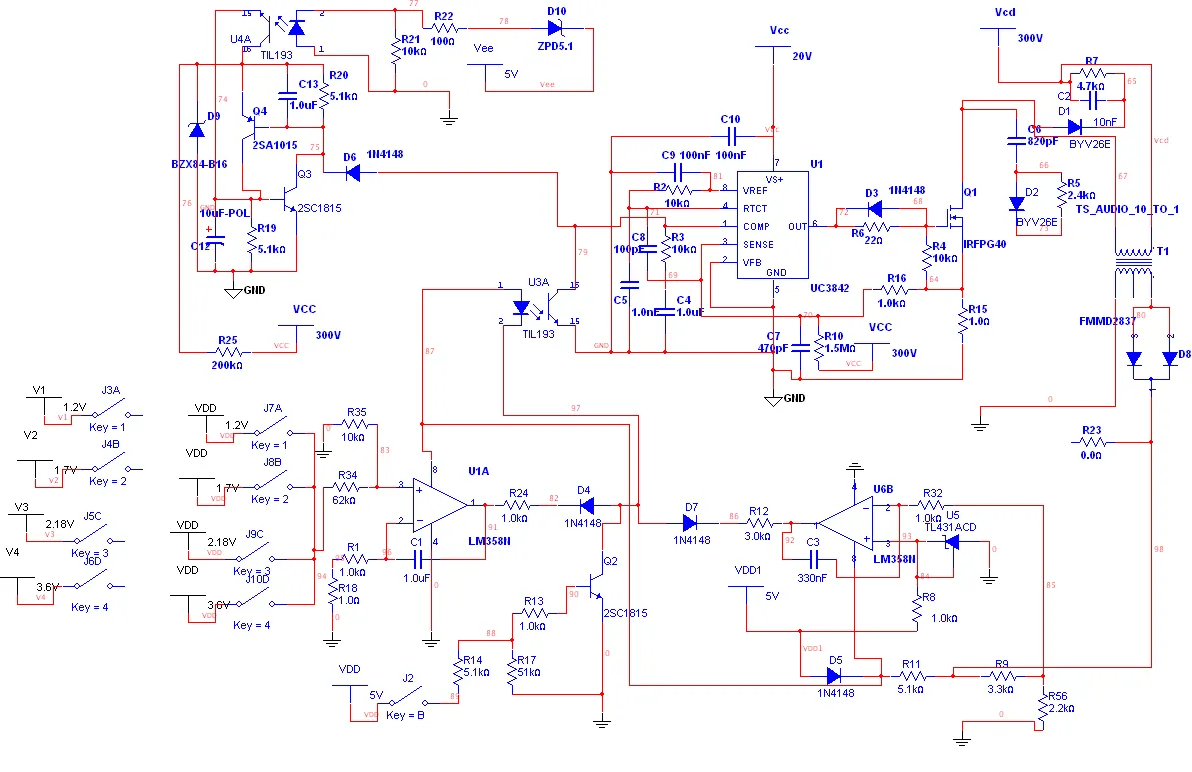

這個電源功率大概要有150W左右!我有電路圖可以做參考!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1151028822.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1151028822.jpg');}" onmousewheel="return imgzoom(this);"> 0
