輸出電壓與電流如此檢測

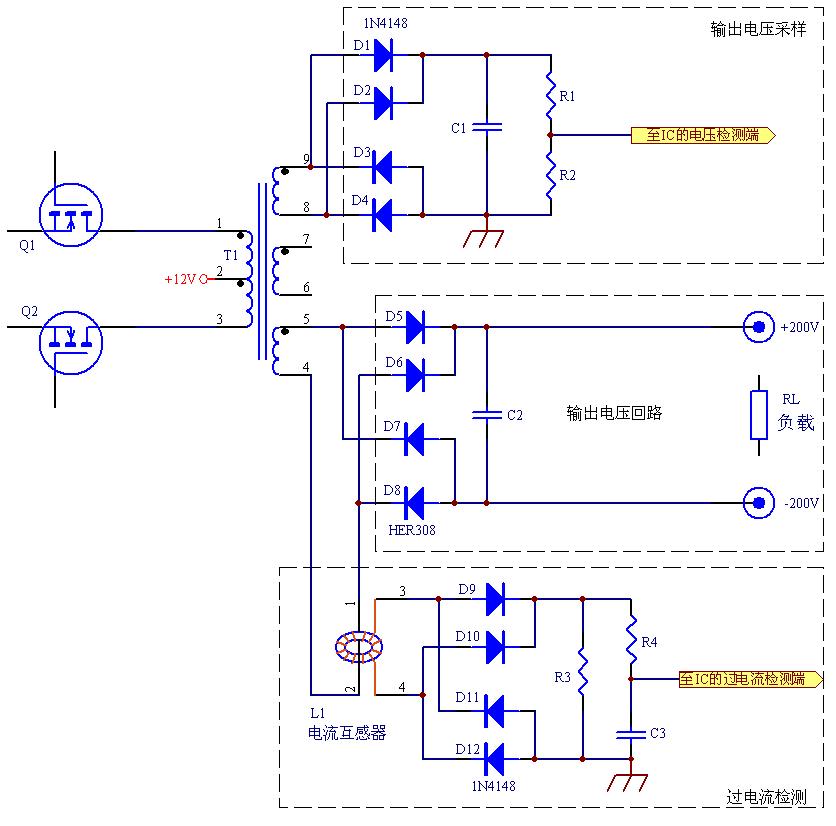

請高手指教,以下電路中是否有不妥(線路或參數)的地方,此電路是推挽驅動變換,請問利用采樣繞組檢測輸出電壓是否可行?另外輸出電流的檢測是否可行呢?如何防止電流互感器的飽和呢,在電路拓樸上是否可以改進?急急!!!!在此先謝了!!
全部回復(3)
正序查看
倒序查看
eeghb
LV.3
2
2006-06-27 17:47
你好
此電路電壓檢測不行,C1必使響應速度變慢,再有8,9間電壓只隨
初級電流變化,用其檢測電壓不是好辦法．建議采用線性光偶接于輸出
端采樣．
0
回復
snowgold
LV.2
3
2006-06-27 18:03
@eeghb
你好此電路電壓檢測不行,C1必使響應速度變慢,再有8,9間電壓只隨初級電流變化,用其檢測電壓不是好辦法．建議采用線性光偶接于輸出端采樣．
但是輸出端電壓太高啊,我擔心TL431與光耦承受不了高壓啊
0
回復
eeghb
LV.3
4
2006-07-01 00:50
@snowgold
但是輸出端電壓太高啊,我擔心TL431與光耦承受不了高壓啊
可采取電阻分壓方式給光偶供電
