開關電源中控制電路的一典型電路的疑問~

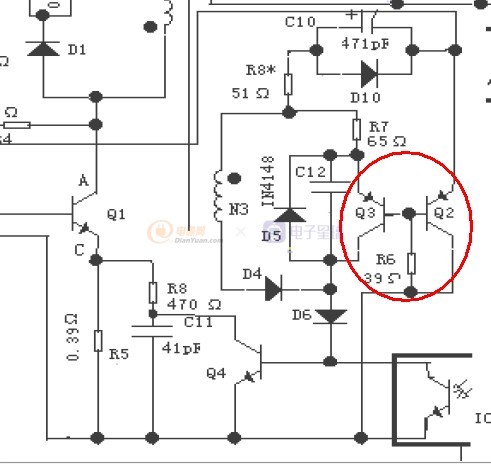

如下圖所示，在紅圈中標出內容，這種兩三極管連接方式，以往好像看書時看到是某一種典型的電路~現在記不起工作過程是什么樣的了有人幫忙解答否？關鍵是Q2、Q3的導通起到什么作用，順序是什么樣的。不勝感激~~~
全部回復(5)
正序查看
倒序查看
2012-08-17 14:07

Q2的電流在N3放電的時候電流是不變的，

那Q3在N3放電，光耦電流由小變大或者由穩定想變大時，不會超過Q2的電流.

Q2的電流就是Q3電流波動時的最大值。防止光耦一下子拉到0。

當然Q2的電流也是會變的 ，隨N3的電壓高低來調節。

0
回復
shirt520
LV.1
3
2012-08-18 08:53
@13714648912@139.com
Q2的電流在N3放電的時候電流是不變的，那Q3在N3放電，光耦電流由小變大或者由穩定想變大時，不會超過Q2的電流.Q2的電流就是Q3電流波動時的最大值。防止光耦一下子拉到0。當然Q2的電流也是會變的，隨N3的電壓高低來調節。

謝謝您的講解~但我還有一些疑問，那么光耦下降到0對電路有什么危害么？為什么要防止？R6作用是什么？使得Q3的電流不超過Q2是通過什么來實現的？麻煩您了~

0
回復
2012-08-19 18:42
@shirt520
謝謝您的講解~但我還有一些疑問，那么光耦下降到0對電路有什么危害么？為什么要防止？R6作用是什么？使得Q3的電流不超過Q2是通過什么來實現的？麻煩您了~

我暈，你不要這么客氣好不，我是菜鳥，R6 為Q2Q3提供相同的IB，，



光耦不知道是不是環路光耦，如果是環路光耦 到0了就是開環了，



還是等高手來解答吧，我理解的不一定正確

0
回復
zhc7302
LV.9
5
2012-08-19 20:23
@13714648912@139.com
Q2的電流在N3放電的時候電流是不變的，那Q3在N3放電，光耦電流由小變大或者由穩定想變大時，不會超過Q2的電流.Q2的電流就是Q3電流波動時的最大值。防止光耦一下子拉到0。當然Q2的電流也是會變的，隨N3的電壓高低來調節。
XUEXI
0
回復
shirt520
LV.1
6
2012-08-23 10:41
@13714648912@139.com
我暈，你不要這么客氣好不，我是菜鳥，R6為Q2Q3提供相同的IB，， 光耦不知道是不是環路光耦，如果是環路光耦到0了就是開環了， 還是等高手來解答吧，我理解的不一定正確

哈哈~你不好意思了~我知道了~因?yàn)槲易约簞倢W(xué)習開關電源~還有一堆東西不懂~不虛心學習不行啊~
