“LDO輸入和輸出的電容到底怎么計算的？”可以說這個問題是很多小伙伴私底下問的最多的一個問題了！

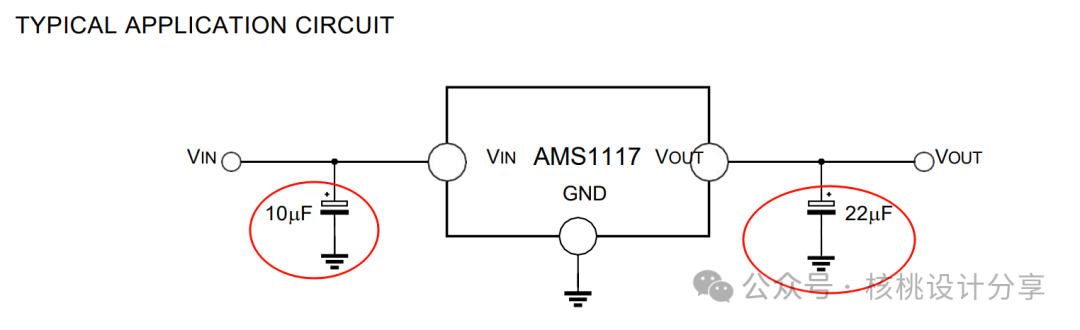

今天核桃就和大伙來聊一聊這個問題吧！一：按照芯片手冊來定這個是最快的方法了，如果是覺得計算的過程比較麻煩，或者是新手的話，那直接按照手冊給出的來配，不會有太大的問題，比如常用的AMS1117，如下圖所示：
二：通過計算來定如果要按照計算來定的話，需要分輸入和輸出電容來分別計算。
（1）輸入電容首先要明白的是，輸入電容的主要是為了補償輸入電源的噪聲和電壓紋波。公式如下：

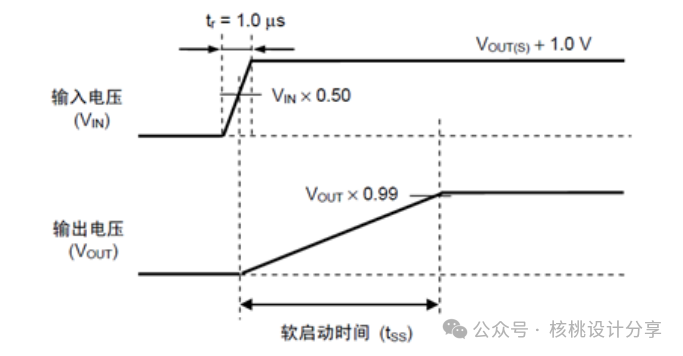

其中：I：LDO最大的負載電流（這個需要在設計電路的時候做好評估）t：輸入電壓的上升時間（典型值一般取LDO啟動時間或者電壓階躍響應時間，一般要求20us）ΔVin：輸入電壓允許的紋波（一般要求不高的話取輸入電壓的5%~10%問題都不大）

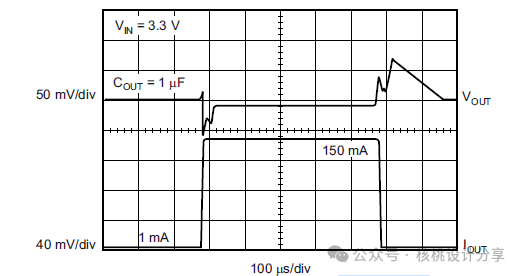

（2）輸出電容輸出電容相對于輸入電容復雜一點，其中最為關鍵的一個考慮因素就是“瞬態響應”。什么叫瞬態響應？指的是：當負載電流突然發生變化時，LDO輸出的電壓做出發應所需要的時間。
計算公式如下：

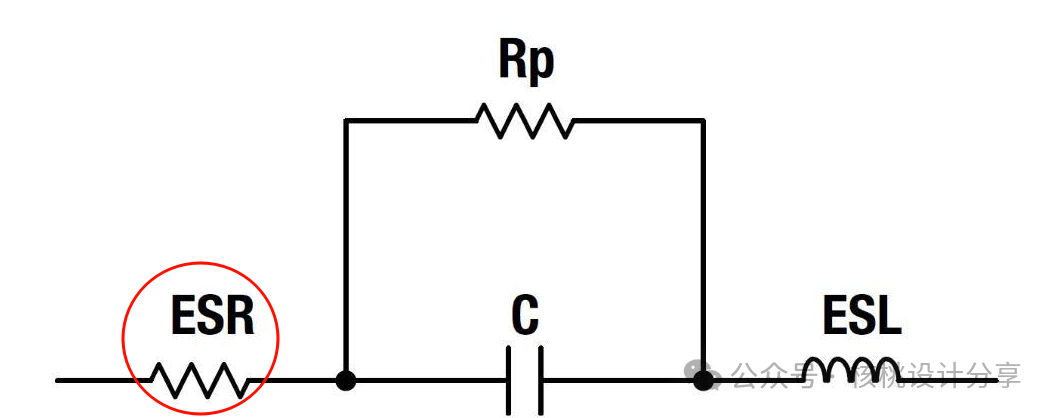

其中：ΔI：負載電流最大階躍變化值Δt：電流變化時間ΔVout：輸出電壓允許的波動（一般取輸出電壓的1%~5%）輸出電容還需考慮“穩定性”，也就是說輸出電容的等效電阻（ESR）需要滿足LDO的穩定性要求，一般建議ESR≤1Ω，當然了，具體也可以查看芯片手冊，按照手冊的建議來定。
選型：（1）對于體積有要求的或者PCB尺寸限制的，一般都是選擇MLCC（陶瓷電容）為主，MLCC的ESR比較低（<1Ω），比較適合小尺寸和快速響應的場景下。

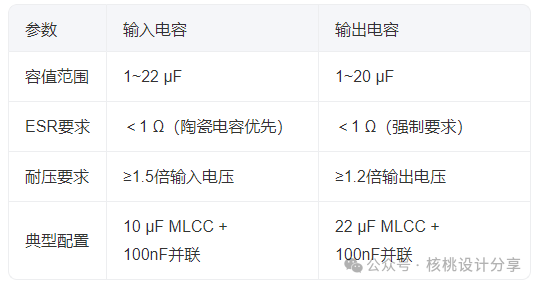

（2）鉭電容/電解電容比較適合用于低頻或者需要容值較高的場景下，當然了，也需要綜合考慮，鉭電容價格比較高，但精度和容量密度都比電解電容高，鉭電容一般用在緊湊型的設備中，比如電腦。總結：
