Altium Designer PCB如何快速布局？模塊化布局技巧分享！
核桃設計分享 1星期前 140 閱讀 1 贊 3 收藏 0 評論
相信剛學習PCB布局的小伙伴在使用Altium Designer布局時都是一個個封裝挪動來布局，進階一點的小伙伴就使用交互式布局了，但是這兩種方式效率還是太低，今天核桃分享一種快速布局的方法給大伙，其實不是核桃原創，網上也有教程。文章中的一些設置都是基于Altium Designer 21版本來展開，其他版本操作可能有所差異，請留意！
（1）一個個封裝挪動布局（不推薦）
（2）交互式布局（不是最優）
在Altium Designer中有一個功能叫：在矩形區域排列點擊工具，在器件擺放這一欄中就可以看到“在矩陣區域排列”這一選型。
為了能更好的發揮這一功能，我們需要對交互式模式進行一些設置，如下步驟：①點擊右上角“設置”，如下圖所示：
②在System中選擇Navigation，最后在“交叉選擇模式”這一欄中如下圖所示打鉤的選項給勾上。（其中網絡和Pin腳可以不用勾選）
③最后記得點擊應用（右下角），再點擊確定即可。
設置好上面這些，就可以最大限度的發揮“在矩形區域排列”的最大優勢了。操作如下：①在軟件的界面上方第三列空白處右鍵，如下圖所示：
選擇垂直分割，把原理圖和PCB左右分開（如果有兩個顯示屏就不用這樣設置）
效果如下：

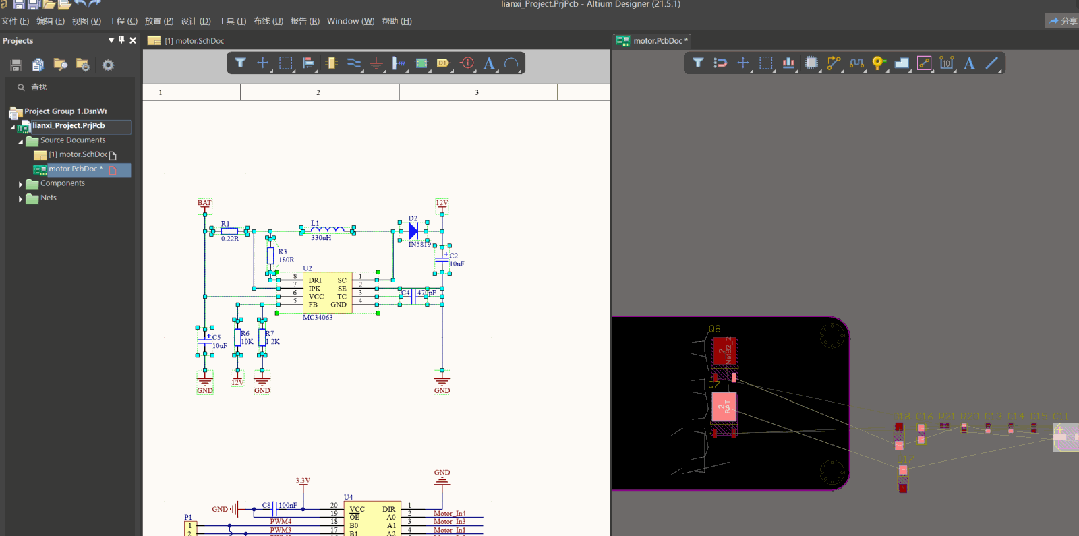

②接著我們在左邊的原理圖中任意選擇一部分電路（比如電源這一部分），如下視頻所示：
可以看到從左邊選擇的原理圖器件已經映射到右邊的PCB中的封裝了。
③最后，我們在點擊工具，在器件擺放這一欄中選擇“在矩陣區域排列”這一選型。可以看到原理圖中選中的器件就自動在右邊的PCB中自動排列起來了。
但是用鼠標這樣點來點去，效率還是太慢了，那該怎么辦？答案就是設置快捷鍵，設置快捷鍵的方法如下：
①在軟件的界面上方第二列空白處右鍵，如下圖所示：
選擇最后一個“Customize”。
選擇ALL
找到“在矩形區域排列”
鼠標雙擊打開界面后在“快捷鍵”這一欄中就可以設置想要的快捷鍵了（這里核桃設置的是F6）

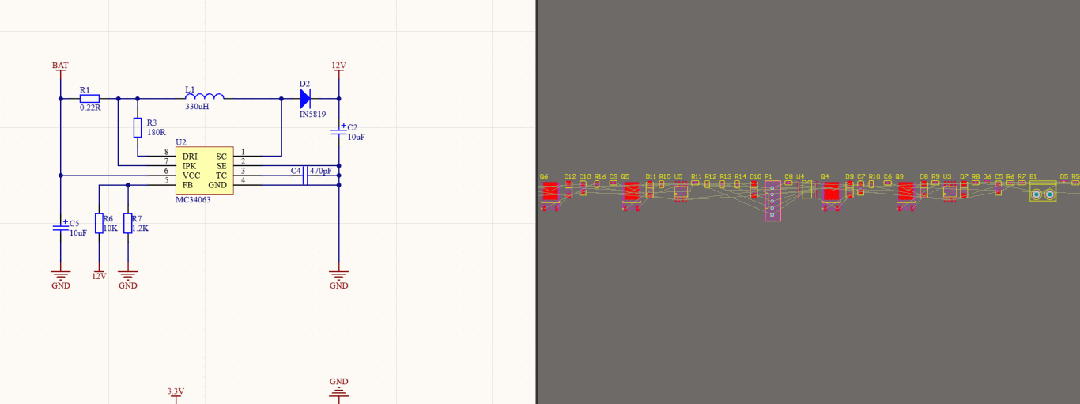

設置好之后，模塊化布局就非常方便了，如下視頻所示：
