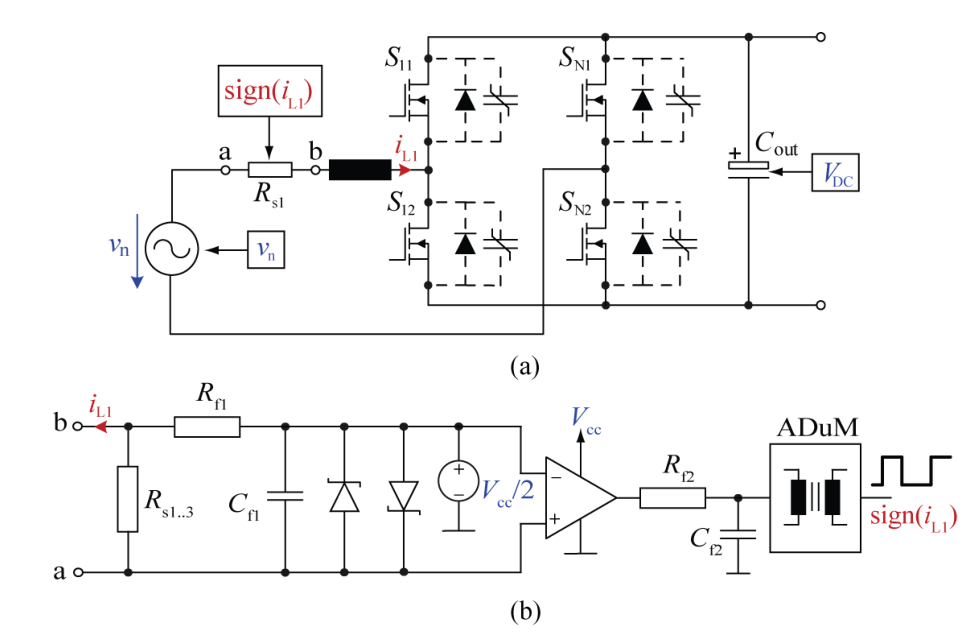

前言：前不久思考并提出基于COT控制的TCM PFC能簡化傳統PFC控制中的所需要的電網電壓電流采樣，電流內環等等，并提出了交錯的TCM控制仿真模式可見：《以COT控制方法簡化兩相交錯TCM PFC控制》。其中使用開關電流的來做ZCD的判斷是參考了HW的樣機的思路，用了四個CT。  今天我就在想，參考ETH最初關于TCM的論文中的方法，直接使用電阻來采樣電網輸入電流，這樣只需要監測這個電阻上的電壓來實現電感電流ZCD和正負向的電流峰值的采樣，就可以省略了CT，并簡化了控制電路。麻煩的地方就是如果直接采樣網側電阻上的電壓，這個參考點選擇就非常麻煩。要么使用隔離的模擬采樣或者是把模擬控制地直接放在電網側。下圖是參考文獻1中的ZCD電路，它只比較電阻上電壓的正負方向抓到電感電流的ZCD點，并通過隔離數字通信傳遞到DSP控制側，其電路可見：

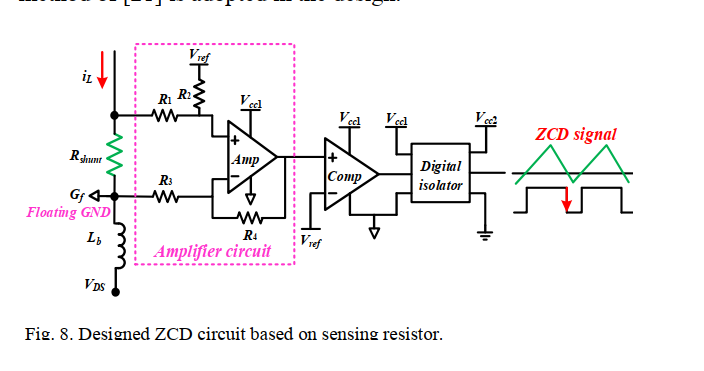

參考電路：

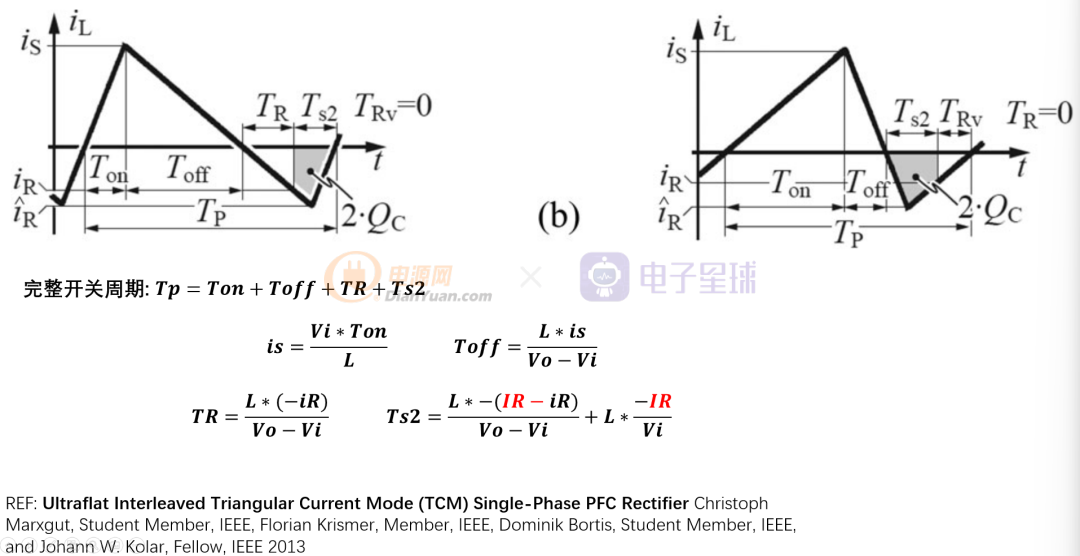

  這種只監測ZCD的方法也可以實現TCM的控制，不同于使用CT抓正負向電流峰值點的方式來確定是否滿足ZVS的負向電流。監測ZCD信號，它不直接判斷電流負向峰值，而是根據電網輸入電壓，直流輸出電壓，電感量，開關的coss電容量通過計算或者擬合出所達到ZVS條件所需要的TOFF延長時間。通過電感上電壓的電感量和持續的時間即可計算到電感電流的值，所以使用監測ZCD的方法雖然不直接抓取負向電流峰值，但是只要控制好TOFF的延長時間一樣也能實現ZVS。

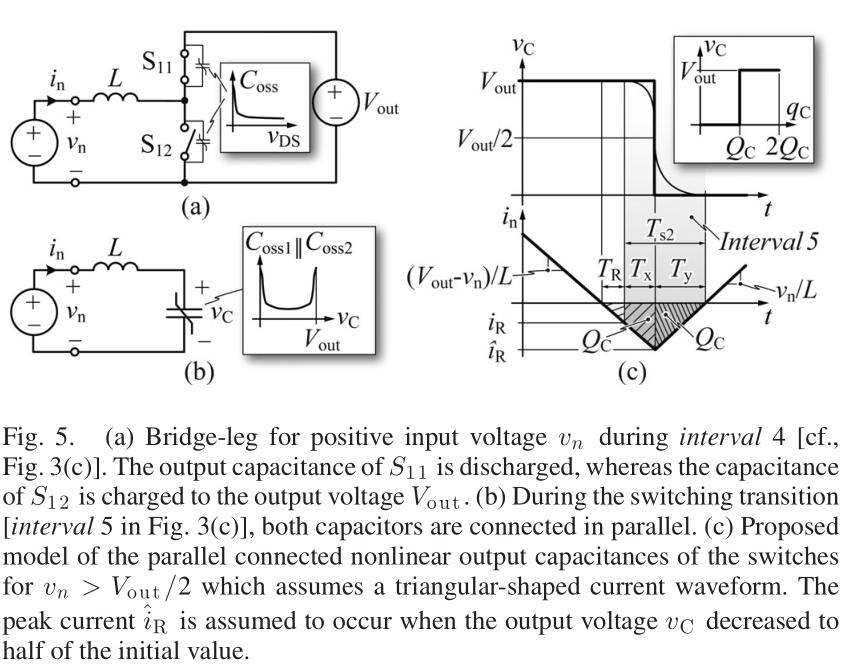

  但是直接監測ZCD來做控制的關鍵就是COSS電容的非線性變化問題，在參考文獻2中，ETH的學者們提出一些分析和建模的方法。但是在實際的工程化中，還是可以通過實際測試所需的負向電流然后疊加一點余量進去。通俗的說就是雖然這個點能滿足ZVS，但是為了可靠性，工程上就通常會多注入更多的負向電流，保證在全范圍內都能ZVS開關，雖然犧牲了部分效率，并非最優工作，但是還是可以讓人更加心安吧。

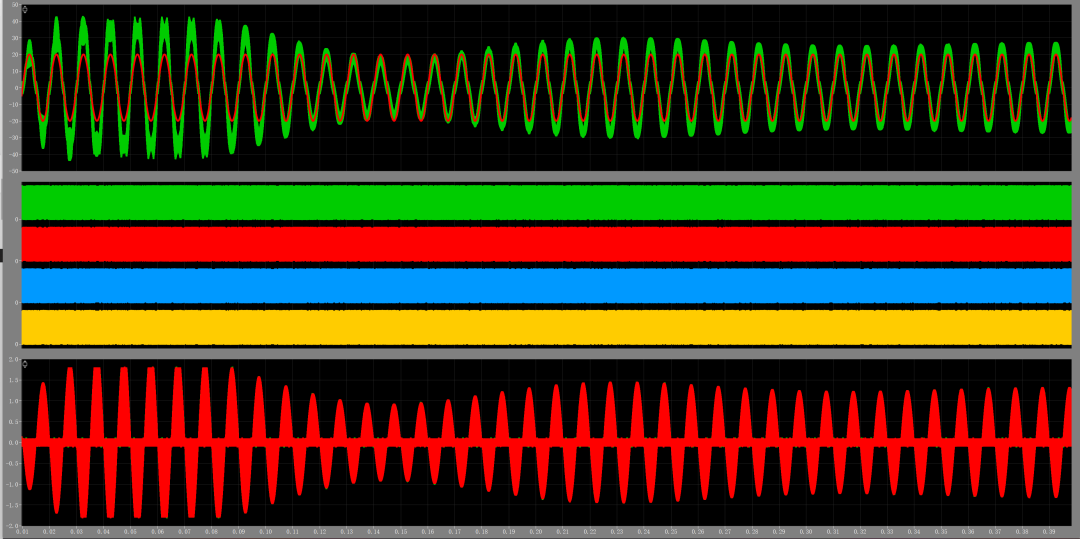

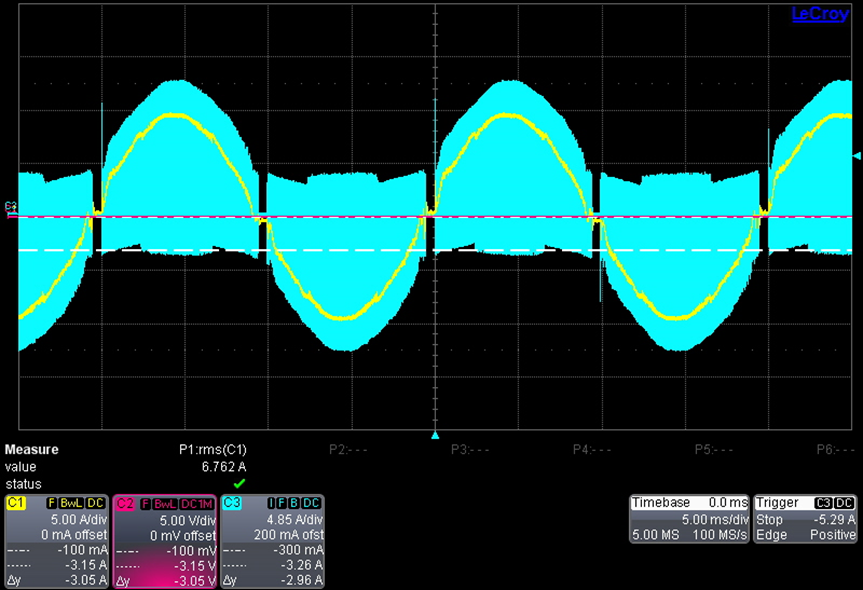

  下圖是實際測試的一個基于TCM控制的PFC電流波形，從波形中可以看到有關于負向電流峰值的設置。它在整個正弦周期內僅做了小范圍的變化，而且為了保證ZVS，這個反向電流的值也不是很小。這種實現的出發點可能是更多的為了工程化的考慮，如果實時的計算每個周期周期的所需的負向電流，一方面的計算量大，另一方面也不能完全規避因為電感量的器件偏差的影響，索性不如直接把反向電流峰值增大，犧牲部分效率保證全范圍ZVS工作。

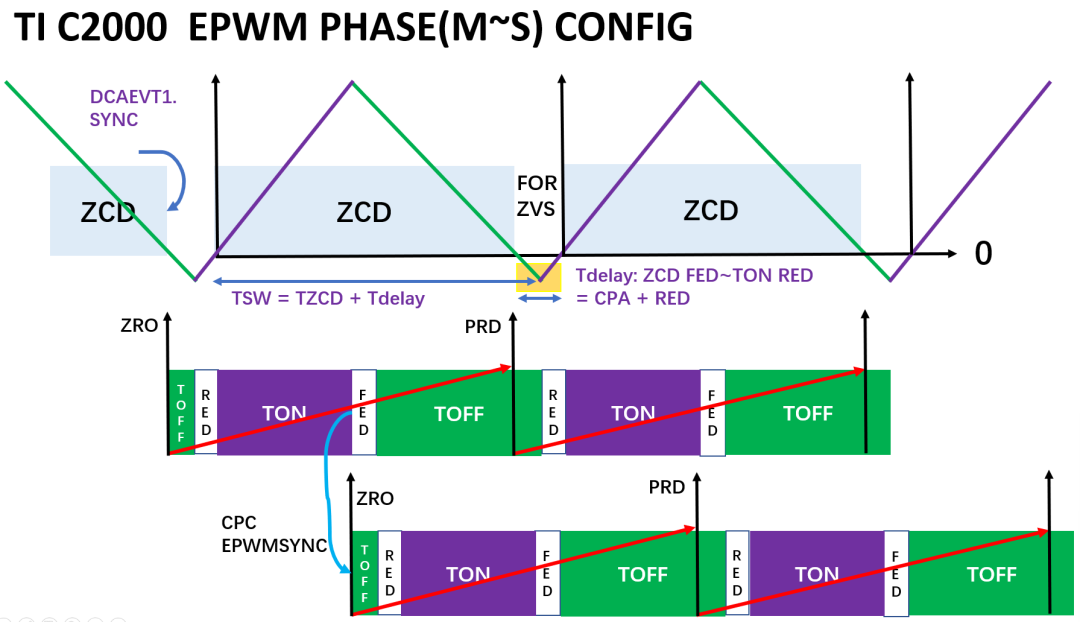

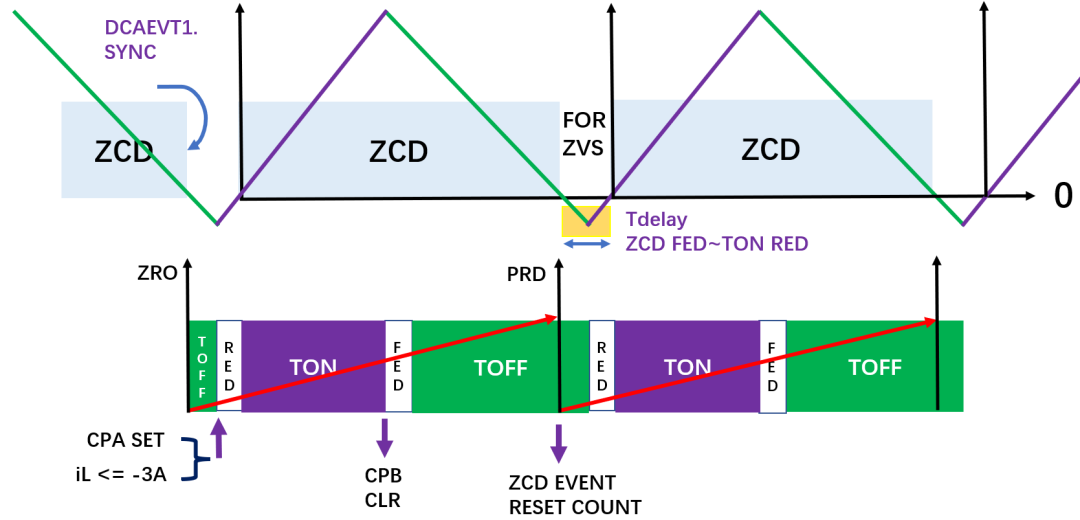

  抓到電感電流ZCD之后的PWM配置：在上文中我們使用了比較器抓到電感的過零點，通過數字隔離器后將ZCD信號傳輸?shù)娇刂艱SP，以AC電網的正向方向來看。當ZCD的方波的下降沿被DSP抓到時，標志著電感電流已經從續流管轉為從直流電容流入到電網的方向，當然在實際上比較器上會使用滯回和濾波的措施，這會導致ZCD信號滯后與電感電流過零點，這個滯后時間也需要考慮進去，會影響負向峰值電流的設置?；貋碓僬fDSP通過TZ或CMPSS來抓到下降沿后，可以配置為DCAEVY1.SYNC事件來重置PWM計數器，這是用來實現變頻控制的關鍵。  重置PWM計數器后，并不是直接把高端PWM的TOFF關閉，而是繼續維持續流管開通。那么上面時候關閉續流開關呢？是通過我們之前通過計算或擬合的曲線，事先得知的為了實現ZVS所需的負向電流而延長開通的時間長度。在下圖的我畫出了TI C2000的DSP中的EPWM配置示意圖，我把PWM計數器從ZRO開始到CPA點之間的時間是給到TOFF所需的延長時間，因此我僅需調整CPA的數字即可調整高端開關的的延長開通時間，從而確定所需的負向電流的峰值，簡單的說CPA越大負向電流越大。當計數器高于所設置的CPA后，續流開關關閉，進入為了實現ZVS所設置的死區時間，然后主開關繼續開通，電感電流上升，死區時間后高端開關開通進入續流，再抓ZCD重置PWM計數器。  這種控制的關鍵是僅依靠ZCD就實現了TCM控制，但是它的問題是不能對開關進行實時的峰值電流限制，過流保護不能做。而且負向電流的峰值是依靠計算得到的，控制器是不能直接采樣來確認是否真的達到了負向峰值或者說控制器是不能真的知道，達到了能ZVS工作的關鍵條件。從某種意義來說，是一種類開環的控制。為了保證各種工況下的ZVS可靠性，我認為僅依靠ZCD的控制方式并不是很可靠性，最好能抓到負向電流峰值或者直接抓到半橋中點電壓，來觀測到系統確認能達到了ZVS開關的條件。

相位同步：基于主從控制的思路，通過捕獲ZCD的長度和Tdelay的長度即可得知開關周期的長度，然后在主路PWM計數器一半的地方輸出PWM同步到輔路PWM計數器，來實現兩相TCM的開環主從控制。。

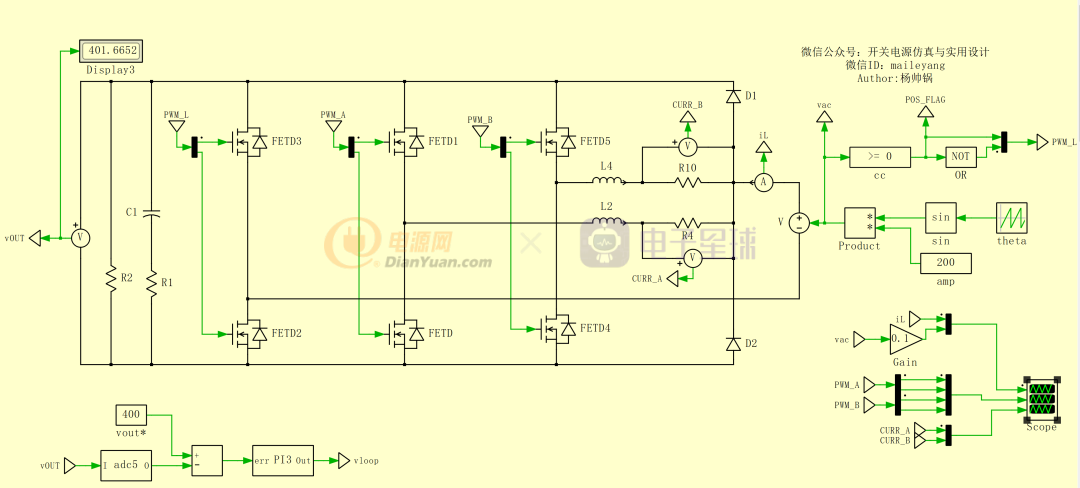

  如果為了TCM控制的魯棒性，正如上面提到的除了增加續流管的理論計算的Tdelay外，還需要監測到負向電流峰值或VDS電壓，確認系統達到了ZVS工作的必須條件。因此我認為還需要把電感電流的峰值和谷值電流也應該抓到，可以通過高帶寬的模擬隔離器件，來實時監測電感電流峰值和谷值，在配合Tdelay的理論計算。在兩者條件都具備時，確保系統的ZVS工作。  基于電感電流峰值和谷值的TMC控制可見仿真模型：

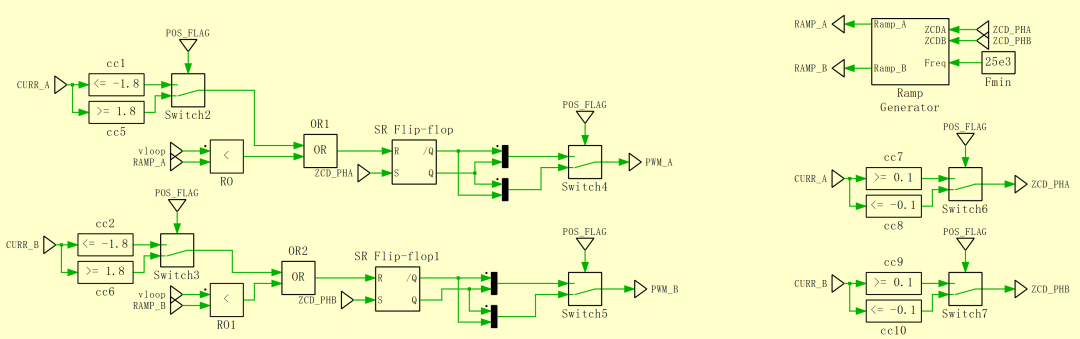

  使用兩個采樣電阻感測電感電流，然后采樣電阻上的電壓峰值和谷底值來判斷是否達到ZVS工作，比之前使用開關電流的方式簡化了控制。

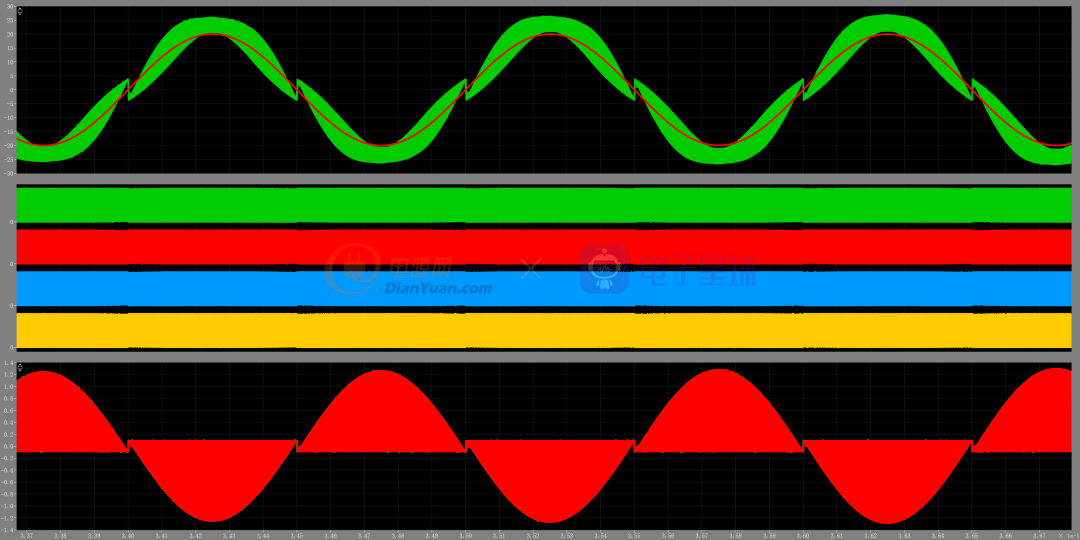

運行測試：

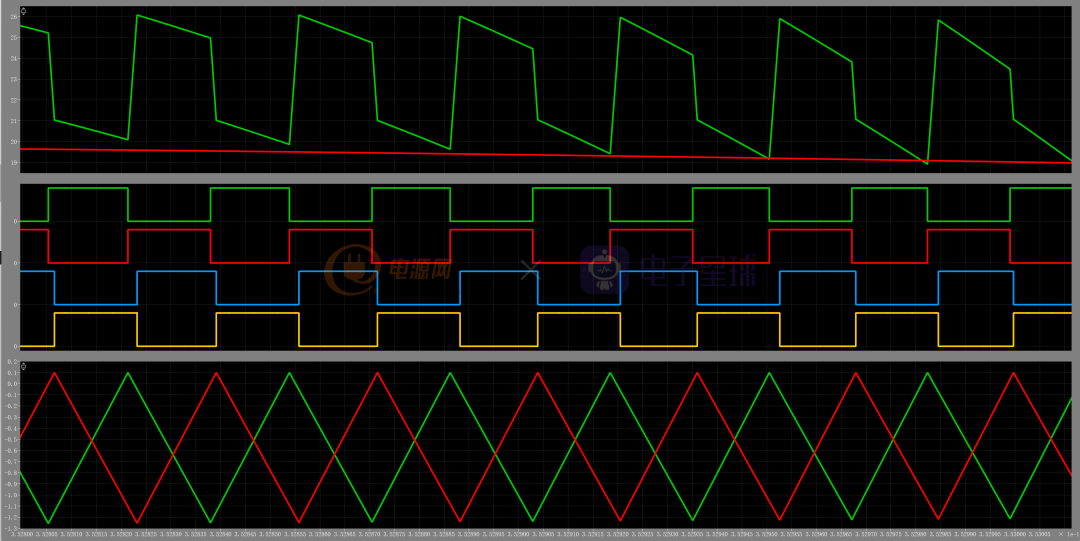

  正如仿真中所看到的，在使用比較器抓到電感電流的峰值后，是可以實現控制的。如果把基于ZCD和電感電流的峰值的思路結合起來，則可以重新配置為：  PWM部分還是基于ZCD的思路，在續流開關關閉時，引入電感電流峰值的判斷條件。比如，延長300ns，把CPA設置30，同時還把模擬比較器監測到的電感電流負向峰值也作為關閉續流開關的條件。達到軟件設置延長300ns后，模擬比較器確認監測到電感電流負向峰值達到-3A，然后關閉續流開關，經過死區時間后開啟主開關的控制方法。通過兩者配合，則可以大幅度的提升基于ZCD控制的可靠性和穩定性。

小結：基于ZCD的兩相TCM交錯的控制實現方法。本人能力有限，如有錯誤肯定幫忙指正，謝謝觀看，感謝支持。REF：1 Interleaved Triangular Current Mode (TCM) resonant transition, single phase PFC rectifier with high efficiency and high power density  C. Marxgut, J. Biela and J.W. Kolar Power Electronic Systems Laboratory, ETH Zurich Physikstrasse 3, 8092 Zurich, Switzerland Email: marxgut@lem.ee.ethz.ch, www.pes.ee.ethz.ch2 Ultraflat Interleaved Triangular Current Mode (TCM) Single-Phase PFC Rectifier  Christoph Marxgut, Student Member, IEEE, Florian Krismer, Member, IEEE, Dominik Bortis, Student Member, IEEE, and Johann W. Kolar, Fellow, IEEE
