移動儲能正處于一個商業化井噴的關口，不斷有新的公司加入、新的項目誕生。為了助力電芯pack廠商盡快搞好成品，我在朋友的建議下研發了一款雙向DC-AC逆變器。
移動儲能的核心說白了就是一堆電池加一堆電力電子轉換器件，但要把這些電力電子轉換器件做小，就對逆變器提出了近乎苛刻的要求。
比如：
1、體積越小越好
2、重量越輕越好
3、功率越大越好
4、電網充電功率越大越好
5、最好還有超低功耗待機
6、如果能并聯運行最好
單看前面第1-3個，估計好多人都能搞好，但到了第4個之后，估計難度就很大了。目前市場上有些方案就是用一個逆變器外面再加一個市電充電器這樣來做。結果就是體積大，充電功率無法有效提高。最麻煩的時候，就是用戶帶著移動電源出去，還得擰個市電充電器出去。
想達到第5、6點，目前來看是更高難度的技術。據我了解，電源網論壇javike版主有現成的技術，很期待J版分享技術秘密供大家學習參考啊。
下面再來談?wù)勥@個雙向機器。
目前的技術指標如下：
1、尺寸：280長，150寬，50高
2、逆變功率：2000W長時間運行，測試可以實現2200W長時間運行。
3、反向電網充電功率：220V電網下1500W充電，110V電網下1000W充電，目前有客戶要求電網下充電功率需要達到1800W，還在改進控制算法中
4、系統電池電壓：48V，兼容磷酸鐵鋰電和三元鋰電池
5、電網頻率自動偵測，反向修改逆變輸出頻率，適用日本50/60HZ不同地區的電網參數
6、滿載最高效率93.3%，最高效率96%
下面是這個機器的圖片：在此鳴謝電源網論壇另外的一位版主，是他幫我在layout上做了加持！
110V 2個主板在一起的樣子和220V機器在外觀上沒有太多不同。

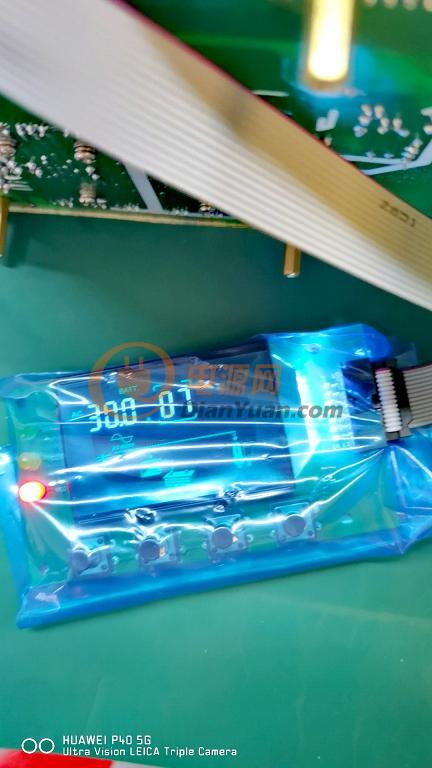

控制板采用立起來的方式，太密集了，一片板子布不下這么多器件。
