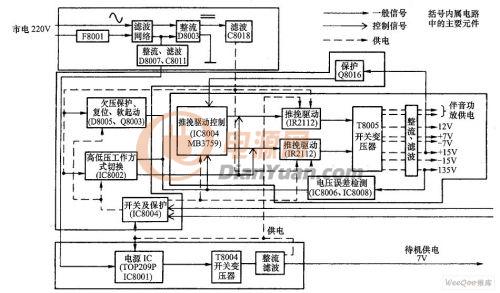

TCL－HiD432/522 型背投彩電，為了滿足負載供電的需求，采用了兩套電源電路，為不同的負載供電，如圖1 所示。


　　一、市電輸入及變換電路

　　該機輸入市電電壓（AC220 V）后，市電電壓經連接器P8005 進入電路板，經保險管F8001 送到線路濾波器，由該濾波器濾除市電電網中的對稱和非對稱干擾脈沖，并且可對開關電源產生的高頻振蕩脈沖進行有效地抑制。經線路濾波器低通濾波后的220 V 市電電壓：

　　一路經電阻組成的開機沖擊大電流抑制電路后，通過D8003 橋式整流、C8018 和L8012 濾波后，在C8018兩端建立310 V 左右的不穩定的直流電壓。

　　另一路經D8007 半波整流、C80ll 濾波獲得的電壓為微處理器電源供電。

　　二、主電源電路

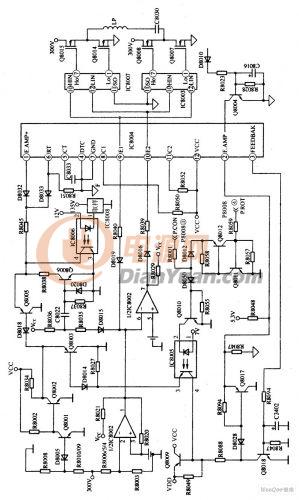

　　TCL-HiD432/522 型背投彩電的主電源采用1 塊電源控制芯片MB3759（IC8004）、2 塊橋式驅動芯片IR2112、一個開關變壓器T8005、4 只開關管（Q8007、Q8008、Q8014、Q8015）為核心的他激式開關電源，如圖2 所示。

---

　　1.激勵信號形成激勵信號由IC8004（MB3759）和相關電路產生

　　（l）MB3759 的實用資料（引腳功能）

　　MB3759 是雙端PWM 控制芯片，它由振蕩器、空載時間比較器、脈沖寬度調制比較器（PWM 脈沖發生器）、誤差放大器1、誤差放大器2、觸發器、末級驅動電路構成，如圖3 所示。由該圖也可看出,MB3579 內部構成和TL494、KA7500B 是相同的。為了方便讀者了解該電源電路的工作原理，下面首先結合外圍電路來介紹MB3759 的引腳功能：


　?、倌_是誤差放大器A1 的同相輸入端。

　?、谀_是誤差放大器A1 的反相輸入端。

　?、勰_是誤差放大器A1、A2 的輸出端和比較器B2的反相輸入端。

　　④腳是休止期（或稱死區）控制端(當④腳為高電平時，⑨腳和⑩腳沒有激勵電壓輸出，所以④腳可用作軟啟動或過壓保護控制)。

　?、菽_是振蕩器定時電容端。

　　⑥腳是振蕩器定時電阻端。

　?、吣_是接地端。

　?、嗄_是末級驅動放大管Q1 的c 極。

　?、崮_是末級驅動放大管Q1 的e 極。

　?、饽_是末級驅動放大管Q2 的e 極。

　　11腳是末級驅動放大管Q2 的c 極。

　　12腳是供電端。

　　13腳是輸出方式控制端。

　　14腳是5 V基準電壓輸出端。

　　15腳是誤差放大器A2 反相輸入端。

　　16腳是誤差放大器A2 同相輸入端。

　　（2）激勵信號形成

　　激勵信號信號是由IC8004（MB3759）和相關電路產生。

　　受控電壓VCC 不僅直接加到電源控制芯片IC8004 12腳（供電端），為其內部的控制電路供電，而且經R8050、R8052 加到IC8004 的⑧腳和11腳，為IC8004 內的末級放大器Q1 和Q2 供電。

　　IC8004 內部的控制電路獲得供電后，由基準電壓發生器產生5 V 基準電壓，為振蕩器等電路供電。

　　振蕩器獲得供電后，便與IC8004 的⑤ 、⑥ 腳外接的定時元件C8033、R8051 通過振蕩獲得鋸齒波脈沖信號，再經IC8004 內部電路處理后，從IC8004的⑨、⑩腳輸出開關管激勵電壓。
