Buck-Boost 穩態連續導通模式分析

2013-03-22 15:26 來源:電源網(轉載) 編輯:梁蘭歐

   介紹Buck - Boost 的穩態連續導通模式分析,這部分主要目的就是給出一個Buck - Boost 穩態連續導通模式下電壓轉換關系的推導。這是很重要的,因為它揭示了輸出電壓怎樣由占空比和輸入電壓決定,或者相反,怎樣基于輸入電壓和輸出電壓來計算占空比。穩態說明輸入電壓、輸出電壓、輸出負載電流和占空比都是固定不變的,大寫字母表示出了穩態下的變量名。

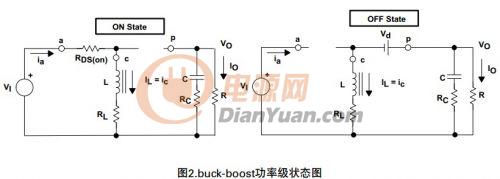

    在連續導通模式,buck - boost轉換器保證每個開關周期有兩個功率態,當Q1是開、CR1是關時,就是開態(ON);當Q1是關而CR1是開時,就是關態(OFF)。在每個狀態中,當回路中的開關被等價回路所代替時,一個簡單的線性回路可以用來表示這兩種狀態,兩種狀態的回路圖表見圖2.






開態的時間為D×TS= TON ,其中D 為由控制回路設定的占空比,代表了開關在開態的時間占整個開關周期(TS)的比值。關態的時間叫TOFF ,因為對于連續導通模式下在整個開關周期中只有兩個狀態,所以TOFF等于(1D)×TS,數值(1D)有時被成為D ,這些時間與波形一起顯示在圖3中。



參考圖2 ,在ON態,Q1此時為低電阻,RDS(ON) ,從漏極到源極,只有很小的電壓降VDS= IL×RDS(on)。同時電感器的直流電阻上的電壓降也很小,等于IL×RL 。因此,輸入電壓VI ,減去損耗( VDS+ IL× RL) ,就加載到電感器L 兩端。在這段時間CR1是關的,因為它是反向偏置的。電感電流IL ,從輸入源VI流出,經過Q1 ,到地。在開(ON) 態,加在電感器兩端的電壓為定值,等于VI– VDS–IL×RL 。通過改變圖2 中電流IL的極性,電感上的電流會隨著所加的電壓而增大。同時,由于加載的電壓通常必須為定值,所以電感電流線性增加。圖3 描述了在TON時間內電感電流的增加。

電感電流的增加量可以由類似關系式來求得:



在開態(ON)時間內電感電流的增量由下式可得:



量ΔI(+) 代表了電感的紋波電流,同時注意在此期間,所有的輸出負載電流由輸出電容C提供

參考圖2 ,當Q1關時,它的漏極和源極間有很高的阻抗,所以,流過電感L 的電流不能瞬時的變化,從Q1轉移到CR1。隨著電感電流的減小,電感兩段的電壓改變極性直到整流器CR1變?yōu)榍跋蚱?,打開的時候,這時電感L兩段的電壓變?yōu)?/span>(VO–Vd–IL×RL) ,式中的VdCR1的前向電壓降。電感電流IL,這時從輸出電容和負載電阻的組合,經過CR1到地。注意CR1的方向和電感中電流的流向意味著輸出電容和負載電阻中電流導致VO為負電壓。在關態(OFF)時,電感兩端的電壓為定數,且為(VO–Vd–IL×RL) ,為了保證同樣極性的轉換,這個加載電壓必須是負的(或者在開態(ON)時為極性相反的加載電壓),因為輸出電壓為負的。因此,電感電流在OFF態時是減小的,而且由于加載電壓必須是常數,所以電感電流線性減小。TOFF時間內電感電流的減小見圖3.

在關態(OFF)電感電流的減小可以由下式求得:



ΔIL(–) 也代表了電感的紋波電流。

在穩態條件下,開態(ON)下的電流增加量ΔIL( + ) 和關態(OFF)下的電流減小量ΔIL( - ) 必須是相等的。否則,在一個周期到下一個周期,電感電流就會有一個凈的增加量或者減小量,這就不是一個穩態了。所以,這兩個方程必須相等,從而求出VO ,得到連續導通下buck - boost 能量轉換的關系式:

求解出VO



TON+TOFF來替換TS ,并利有D = TON/TS (1-D)=TOFF/TS VO的穩態方程可變?yōu)?/span>:



注意在上式的化簡中,用到了TON+TOFF等于TS ,這只是在連續導通模式下成立的,在我們以后分析到非連續導通模式下就可以看到。

我們還發現,ΔIL的兩個值相互相等的假定,等同于電感上的電壓- 秒曲線的平衡。電感上的電壓– 秒關系是由加載在電感上的電壓和加載電壓的時間來確定的。這是用已知的電路參數來計算像VOD等未知值的最好方法,這種方法在本文中將經常用到。電感上的電壓- 秒關系平衡在物理上是必須的,而且就像歐姆定律一樣容易理解。

我們還發現,ΔIL的兩個值相互相等的假定,等同于電感上的電壓- 秒曲線的平衡。電感上的電壓– 秒關系是由加載在電感上的電壓和加載電壓的時間來確定的。這是用已知的電路參數來計算像VOD等未知值的最好方法,
