【電源網】加利福尼亞州米爾皮塔斯 (MILPITAS, CA) – 2013 年 4 月 15 日 – 凌力爾特公司 (Linear Technology Corporation) 推出寬帶、RF 至數字微型模塊 (μModule?) 接收器 LTM9013，該器件包括高性能雙 14 位、310Msps 模數轉換器 (ADC)、一個高 IIP3 I/Q 解調器、兩個可變增益放大器和 300MHz 低通濾波器。LTM9013 的正交采樣架構允許以高達 300MHz 的信號帶寬進行數據采集，同時在整個頻帶內提供 66dB 的 IMD3 性能。該接收器用于寬帶、低 IF 接收器以及用數字預失真 (DPD) 實現功率放大器 (PA) 線性化的無線基站。LTM9013 利用凌力爾特多年積累的應用設計專長，提供了具高集成度、易用性以及可重復和有保證的系統性能，可提高產量并縮短上市時間。

由于移動用戶對數據的需求越來越大，所以新一代基站現在被設計成能實現高得多并可達 60MHz 的發送帶寬。為了使高達 60MHz 的發送帶寬實現線性化，用于線性化算法的預失真反饋環路必須采集直至 300MHz 的 5 階互調分量。對 5 階互調失真進行數字化需要帶寬非常寬、噪聲很低以及通帶極其平坦的接收器。LTM9013 包括一個 300MHz 低通濾波器，該濾波器在整個頻帶內具備不到 1.3dB 的通帶紋波。由于 DPD 是一種反饋環路，因此接收器 (亦稱為“發送觀測通路接收器”) 可得益于低延遲；速度較快的環路能在 PA 中產生更好的效率，因而進一步降低了功耗。LTM9013 中的 ADC 僅有 5 個時鐘周期的延遲。

LTM9013 采用節省空間的 15mm x 15mm 球柵陣列 (BGA) 封裝，運用多層襯底屏蔽敏感模擬線路，使其免受數字走線影響，以最大限度降低數字反饋。電源和基準旁路電容放置在微型模塊封裝內，與芯片緊密耦合，相比于傳統封裝，LTM9013 的封裝具備節省空間、降低成本和提高性能的優勢。

LTM9013 的千片批購價為每片 65 美元。如需了解演示電路板、樣品以及更多信息，請登錄 www.linear.com.cn/product/LTM9013。

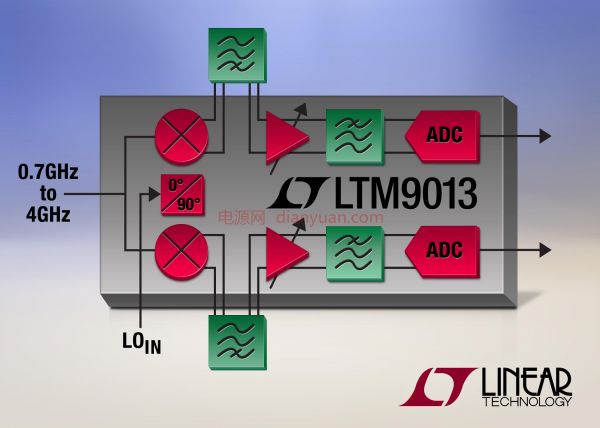

照片說明：300MHz 數字預失真微型模塊接收器

---

性能概要：LTM9013

? 集成式 I/Q 解調器、IF 放大器和雙 14 位、310Msps高速 ADC

? 外部高通濾波器允許帶寬調節

? 每通道配備 300MHz 低通濾波器

? RF 輸入頻率范圍：0.7GHz 至 4.7GHz

? 50Ω 單端 RF 端口

? 50Ω 差分 LO 端口

? 頻率平坦度：典型值為 1.3dB

? 在 -7dBFS 時 IM3 為 66dBc

? 在 -1dBFS 時 SNR 為 59dB

? 并行 DDR LVDS 輸出

? 15mm x 15mm BGA 封裝
