軟開關的實質

所謂軟開關，就是利用電感電流不能突變這個特性，用電感來限制開關管開通過程的電流上升速率，實現零電流開通。利用電容電壓不能突變的特性，用電容來限制開關管關斷過程的電壓上升速率，實現零電壓關斷。并且利用LC諧振回路的電流與電壓存在相位差的特性，用電感電流給MOS結電容放電，從而實現零電壓開通?；蚴窃诠茏雨P(guān)斷之前，電流就已經過零，從而實現零電流關斷。

軟開關的拓?fù)浣Y(jié)構非常多，每種基本的拓?fù)浣Y(jié)構上都可以演變出多種的軟開關拓?fù)?。我們在這里，僅對比較常用的，適用于APFC電路的BOOST結構的軟開關作一個簡單介紹并作仿真。

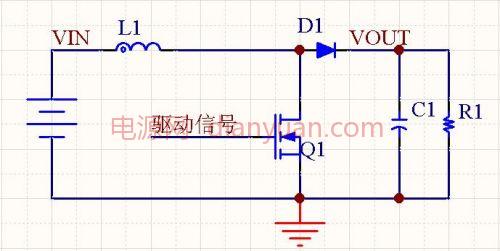

我們先看看基本的BOOST電路存在的問題，下圖是最典型的BOOST電路：

假設電感電流處于連續模式，驅動信號占空比為D。那么根據穩態時，磁芯的正向勵磁伏秒積和反向勵磁伏秒積相同這個關系，可以得到下式：VIN×D=(VOUT-VIN)(1-D)，那么可以知道：VOUT=VIN/(1-D)。

那么對于BOOST電路來說，最大的特點就是輸出電壓比輸入電壓高，這也就是這個拓?fù)浣凶鯞OOST電路的原因。對于傳統的BOOST電路，這個電路存在的問題在哪里呢?我們知道，電力電子的功率器件，并不是理想的器件。在基本的BOOST電路中：

1、當MOS管開通時，由于MOS管存在結電容，那么開通的時候，結電容COSS儲存的能量幾乎完全以熱的方式消耗在MOS的導通過程。其損耗功率為COSSV2fS/2，fS是開關頻率。V為結電容上的電壓，在此處V=VOUT。(注意：結電容與靜電容有些不一樣，是和MOS上承受的電壓相關的。)

2、當MOS管開通時，升壓二極管在由正向?qū)ㄏ蚍雌刂沟倪^程中，存在一個反向恢復過程，在這個過程中，會有很大的電流尖峰流過二極管與MOS管，從而導致功率損耗。

3、當MOS關斷時，雖然有結電容作為緩沖，但因?yàn)榻Y(jié)電容太小，關斷的過程電壓與電流有較多的重疊，也產生一定的關斷損耗。

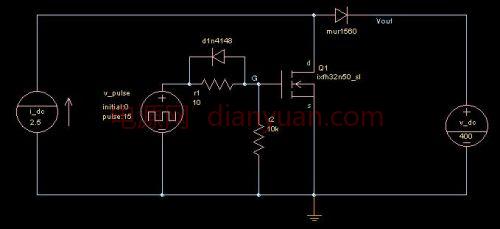

BOOST電路的輸入端是個大電感，在穩態工作時，電流基本不變，所以，在穩態時可以用電流源來代替。而輸出因?yàn)槭谴蟮臑V波電容，穩態時，電容電壓基本不變，故而在穩態時可以用電壓源來代替輸出電容。所以，我們可以在saber的環境下，得到這個電路：

就是最常見的ZVT零轉換電路，先看一下原理圖：

在這個原理圖中，相對于基本的BOOST電路，諧振回路是并聯在主回路上的。主開關管Q1，依然采用MOS，IXFH32N50，輔助開關管Q2采用IGBT，HGTG30N60b3，諧振電感L1，20uH，諧振電容C2，2nF，兩個箝位二極管采用MUR460，主二極管采用MUR1560。

無源無損軟開關的優點

1，只需要一個開關管，控制方便。

2，因?yàn)槲站W(wǎng)絡是無源器件，不會受到干擾，工作可靠。

無源無損軟開關的缺點

1，開關管的開通是容性開通，所以最好用雙極型開關管。

2，因?yàn)橛幸粋€(gè)過程是電流流經D2,D3,D4，壓降比較大，有一定的損耗。

3，效率比前面例子中的軟開管略低一點。

小編結語

其實，不管是哪種仿真軟件，算法從實質上來說，也都是差不多的。最終都是要按照電路的基本原理來計算。仿真的準確與否，關鍵是看模型的準確度，以及，為了仿真所作的簡化合理性。
