這種控制器，在2007年的時候就做過，當時是做在路燈上的，用了一個8腳的單片機。其實這種PWM控制器非常成熟并且市場價格很低，由于這種控制方式其實就是類似于一個開關，所以他工作的時候基本不產生什么熱量。

所有用PWM都是最簡單的方式，因?yàn)檫@個是48V 96V使用。太陽能電池板的開路電壓，可能超過200V直流，為了提高可靠性，需要單獨設計獨立的輔助電源提供給CPU和驅動電路。這個充電電流是50-100A的，因?yàn)槭荘WM控制方式，MOSFET上的損耗很小，只需要用很小的散熱器固定MOSFET即可。

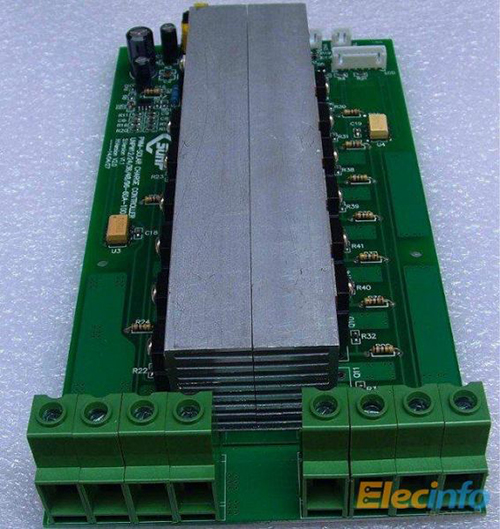

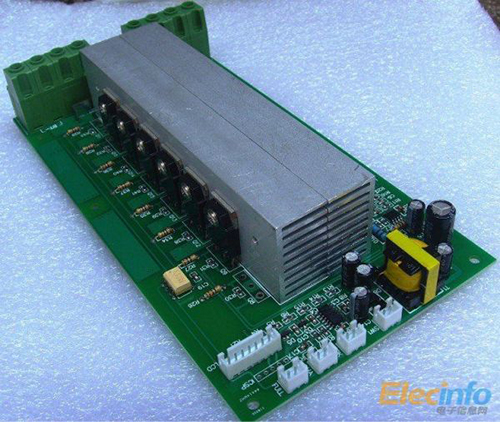

下面是實物照片：

實際上現在這種PWM控制方式，說白了就是一組MOSFET的開關，將這個MOS想象成繼電器就好了。晚上的時候，依靠一組MOSFET關閉，防止電池反向放電到電池板。驅動我用了TLP250。并且這個不用風扇，因?yàn)樯崞魇怯脕?lái)導電的，無風冷要求。

MOSFET上的開關頻率很低，只有1KHZ不到，利用單片機發生一組PWM脈沖，然后做個蓄電池電壓采樣，做個PI調節，就OK了，實際上，這個占空比可以到100%,因?yàn)槲业尿?qū)動是光耦，單獨隔離電源供電，在占空比到100%的時候，MOSFET就等于直通了太陽能電池板和電池電壓。(編者按：本文為電源網論壇網友lizlk原創分享，本文觀點僅代表個人。)
