Mathcad在我們平常的電源設計中，起到了非常重要的作用，有時甚至被工程師們稱為“辦公計算利器”Mathcad漸漸成了一個必不可少的工具，它可以使我們的工作效率提高。對于Mathcad，大多工程師并沒有經過系統的學習，基本都是自學的，看著一些例子依葫蘆畫瓢。本文中將分享一些關于在電源設計中用到Mathcad的一些技巧。

其中主要有以下幾方面內容：

1、快速掌握快捷鍵。說到快捷鍵，大家估計很多看了就忘了，其實我們需要記憶一些重要的常用的即可，這樣可以幫助我們快速的生成公式。

2、用5種方法求方程的根

1)調用root(f(x), x, [a, b])函數計算。這個函數表示當發f(x)=0的時候，x的根落在區間 [a, b]的值。知道區間，也是預先估值了，但不用寫出來。

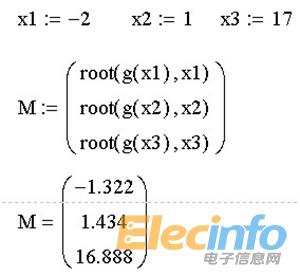

2)調用root(f(x), x)函數計算，其實與1差不多，要先估值。

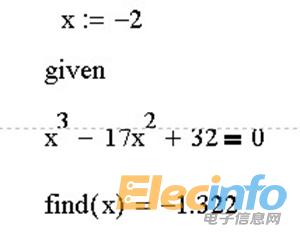

3)調用Given...Find 求解模塊，也是要先估值。

以上3種實現方法，有個共同點就是需要先估值。

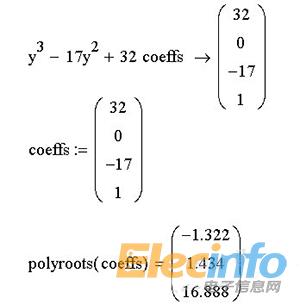

4)調用polyroots(v) 函數計算，其中v為多項式的系數向量。

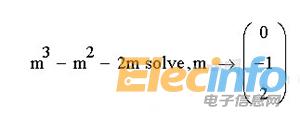

5)調用solve函數。比如求解方程：m3-m2-2m=0

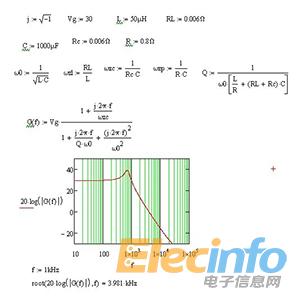

3、畫bode圖并用root函數求穿越頻率。關于用Mathcad畫bode圖的例子如下，同時用root函數求根。

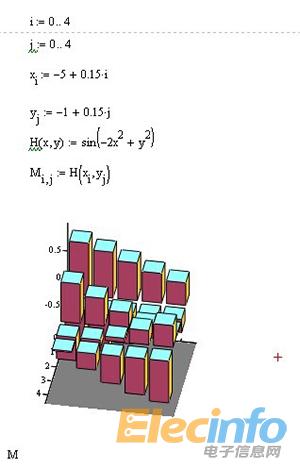

4、3D顯示的一個簡單例子

5、回歸擬合函數的應用（為離散數據找出近似表達式）

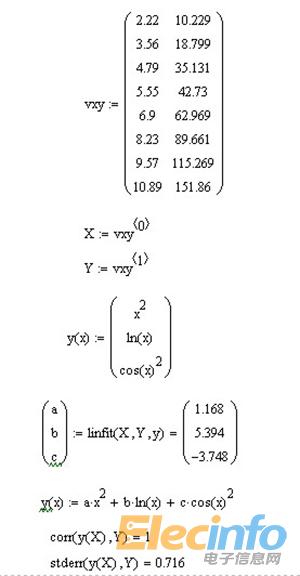

在電源開發的數據處理中，經常得到一些離散數據，比如效率數據、寄生參數等等。一些數據看似沒有規律，實際可以利用Mathcad的回歸擬合函數來得到近似表達式，為進一步的數據分析提供依據。下面演示一個擬合例子：

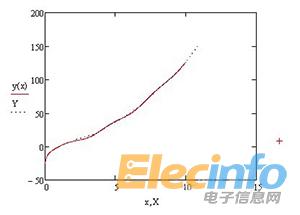

虛線為離散的數據點， 紅線為擬合出來的表達式，可見擬合效果不錯，基本重合。

一般要擬合的比較接近，都要經過多次的嘗試，有些甚至找不到合適的表達式。

6、Mathcad的編程應用

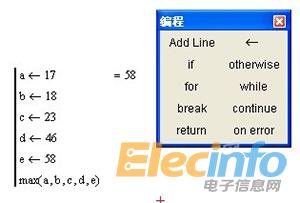

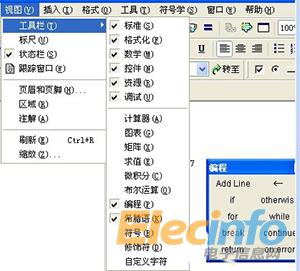

下面看看Mathcad的編程，這個在一些場合應用非常方便。簡單的例子：求出17、18、23、46、58這幾個數中的最大值。首先調出編程面板，然后點add line。

編程實現：
