凌力爾特公司 (Linear Technology Corporation) 推出符合 MIL-STD-1275D 要求的浪涌抑制器解決方案，并展示在評估電路板 DC2150A 上。MIL-STD-1275D 是美國國防部制定的標準，規定了地面軍用車輛所用 28V DC 電源的穩態和瞬態電壓特性。當面對 MIL-STD-1275D 中嚴格規定的浪涌、尖峰和紋波波形時，DC2150A可將輸出電壓限制到安全的44V。就大多數應用而言，要滿足該標準就是簡單地將 DC2150A 電路放置到容限為44V的設備之前。DC2150A 采用浪涌抑制器 IC LTC4366 和 LT4363，可控制串聯 N 溝道 MOSFET，與采用笨重的電容器、保險絲、電感器和瞬態電壓抑制器的傳統并聯電路相比，這減小了解決方案的尺寸和成本。

DC2150A 是為可承受高達 ±250V 的輸入瞬態而設計，除了在 ±7V 紋波情況下的可用電流降至 2.8A 外，其他所有情況下都可向負載提供最小 4A 的電流。N 溝道 MOSFET 受到保護，通過限流防止輸出過載。如果出現持續的過壓或過流情況，那么在定時器延遲后，關斷電路;該電路在冷卻周期后自動地接通。當溫度超過 105oC 時，過熱保護電路關斷 LT4363 控制的 MOSFET。

DC2150A 有 4 種組裝選擇 (DC2150A-A 至 DC2150A-D)，根據最大負載電流以及渡過 500ms 時長 100V 峰值浪涌的能力來決定?？蛇x電路板如果去掉不需要的保護功能，可以節省用料清單 (BOM) 成本。僅全功能可選電路板 DC2150A-C 開始供貨，價格為每個 150 美元。該解決方案在《Linear Technology Journal of Analog Innovation》 24 卷第一篇文章“High Voltage Surge Stoppers Ease MIL-STD-1275D Compliance by Replacing Bulky Passive Components”中有詳細介紹。

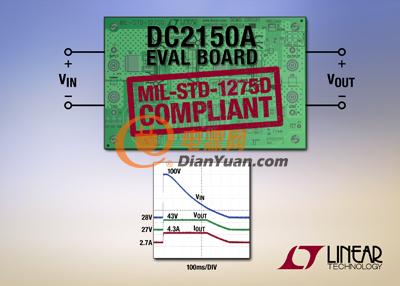

MIL-STD-1275D 浪涌抑制器 DC2150A 在輸入浪涌時箝位輸出

性能概要：DC2150A

· 符合 MIL-STD-1275D 要求

· 經過第三方測試實驗室認證

· 電壓額定值：

o 8V 至 40V 輸入工作范圍

o 渡過 100V 峰值、500ms 時長輸入浪涌

o 可承受 ±250V 輸入尖峰

o 44V 輸出箝位電壓

· 輸出電流能力：

o 在 ±7V 輸入紋波時高達 2.8A

o 在其他所有情況下高達 4A

· 105oC 過熱保護

本文給出的美國報價僅供預算之用。各地報價可能因當?shù)仃P(guān)稅、各種稅款、費用以及匯率不同而有所分別。
