三菱電機株式會社計劃從6月30日開始陸續提供配置第7代硅片的“T系列IGBT模塊”樣品，共有3種封裝48個品種，適用于各種用途的工業設備。這些產品能夠滿足通用變頻器、電梯、不間斷電源（UPS）等工業設備低功耗和高可靠性的需求。

本產品在“PCIM※1 Europe 2015”（5月19-21日于德國紐倫堡舉行），“TECHNO-FRONTIER 2015-MOTORTECH JAPAN-”（5月20日-22日于日本幕張舉行），“PCIM※1 Asia 2015”（6月24-26日于中國上海舉行）上展出。

※1PCIM：Power Conversion Intelligent Motion

新產品的特點

1.應用第7代IGBT和第7代二極管，降低功率損耗

?搭載采用CSTBTTM※2結構的第7代IGBT，降低功率損耗和EMI噪聲。

?采用新背面擴散技術的RFC二極管※3，降低功率損耗，且無階躍恢復特性（僅限額定電壓為1200V的產品）。

※2載流子存儲式溝槽柵型雙極晶體管

※3Relaxed Field of Cathode Diode：通過在陰極部分地增加P層，反向恢復時注入空穴，因而使得恢復波形變得平緩，并且能夠抑制電壓尖峰。

2.改進封裝內部結構，提高工業設備的可靠性

?在兼容業界標準封裝的基礎上，改進內部結構。

?通過采用絕緣和銅基板一體化的底板，并改進內部電極結構，提升熱循環壽命※4，降低內部電感，從而提高系統裝備的可靠性。

?兩種NX封裝（焊接端子型和壓接端子型），以及一種標準（std），共三個封裝類型。

※4 較長時間的底板溫度循環變化決定的模塊的壽命

發售樣品

提供樣品的目的

通用變頻器、電梯、不間斷電源（UPS）、風力和太陽能發電、伺服驅動器等工業設備中，由于高效能源利用和延長設備壽命的需求，因而對低功耗和高可靠性的要求進一步提升。

為滿足各種工業用途的需求，為工業設備的低功耗和高可靠性做貢獻，此次，我們推出了采用最新第7代IGBT和二極管的產品，“T系列IGBT模塊”。我們將提供3種封裝48個品種的產品。

封裝內部結構詳情

?內部電感較現有產品※5降低約30%。

?將樹脂絕緣和銅基板一體化，并與直接樹脂※6灌封相結合，提高熱循環壽命與功率循環壽命※7。

?通過壓接插入而無需焊接即可連接模塊端子和PCB，能夠簡便地安裝至設備中(僅限壓接端子封裝)。

?通過樹脂灌封，能夠降低硅氧烷※9，滿足阻氣性等市場需求。

<標準（std）封裝>

?通過改進內部電極結構，使內部電感較現有產品※10降低約30%

?通過厚銅基板技術，提高熱循環壽命※4

?將陶瓷基板上的敷銅電路加厚，提升熱循環壽命，并實現小型封裝※11

※5與本公司第6代IGBT模塊（CM450DX-24S）相比較

※6經過特別調配的環氧樹脂，調整了熱膨脹率并提高了粘附力等

※7較短時間的溫度循環令綁定線溫度發生變化時的壽命

※8與本公司第6代IGBT相比較

※9硅膠中含有的低分子化合物

※10與本公司第6代IGBT模塊（CM600DY-24S）相比較

※11底板面積減少24%（以CM600DY-24S為例：80mm×110mm→62mm×108mm）

其他特點

PC-TIM產品（可選）

?通過提供涂有最佳厚度PC-TIM※12的產品（可選），可以為客戶省去散熱硅脂的涂裝工序

※12Phase Change Thermal Interface Material：

常溫為固態，隨著溫度上升而發生軟化的高導熱硅脂

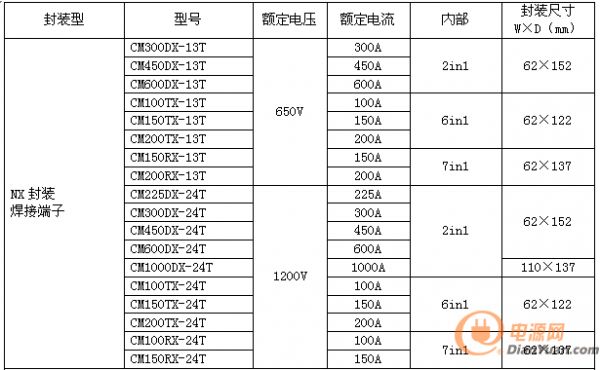

主要規格

環?？紤]

符合RoHS※13指令（2011/65/EU）。

※13Restriction of the use of certain Hazardous Substances in electrical and electronic equipment

商標

CSTBT是三菱電機株式會社的注冊商標。
