在控制芯片當中，有幾款經久不衰的產品，ne555就是其中之一，自從其誕生到現在，已經過去了幾十個年頭，但仍舊有很多設計者還在使用ne555，其經典性可見一般。在本篇文章當中，小編將為大家介紹一款采用了雙ne555來進行長時間定時電路制作的電路。

電路工作原理

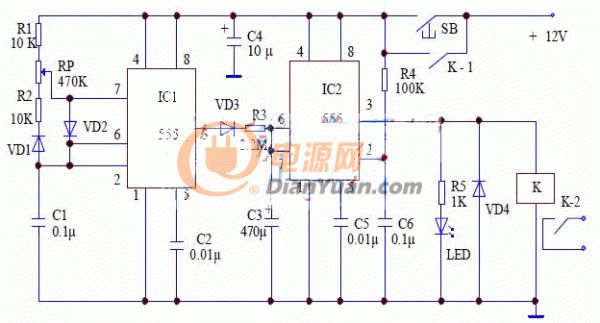

圖1 雙ne555時基電路長延時電路圖

電路原理如圖1所示。

IC1555時基電路接成占空比可調的自激多諧振蕩器。當按下按鈕SB后，12V的直流電壓加到電路中，由于電容器C6的電壓不能突變，使得IC2電路的2腳為低電平，IC2電路處于置位狀態，3腳輸出高電平，繼電器K得電，觸點K-1、K-2閉合，K-1觸點閉合后形成自鎖狀態，K-2觸點連接用電設備，達到控制用電設備通、斷的作用。同時IC1555時基電路開始形成振蕩，因此3腳交替輸出高、低電平。當3腳輸出高電平時，通過二極管VD3、電阻器R3對電容器C3充電。當3腳輸出低電平時，二極管VD3截止，C3沒有充電，因此只有在3腳為高電平時才對C3充電，所以電容器C3的充電時間較長。當電容器C3的電位升到2/3VDD時，IC2555時基電路復位，3腳輸出低電平，繼電器K失電，觸點K-1、K-2斷開，恢復到初始狀態，為下次定時做好準備。

元器件的選擇

IC1、IC2選用NE555、μA555、SL555等時基集成電路；VD1~VD4選用IN4148硅型開關二極管，發光二極管可選用一般的發光二極管；R1~R5選用RTX—1/4W型碳膜電阻器；電容器C1、C2、C5、C6選用CT1型瓷介電容器，C4選用CD11—16V電解電容器，C3選用漏電流極小的鉭電解電容器；RP可用WSW型有機實心微調可變電阻器；繼電器K選用JRX—13F型具有兩組轉換觸點的小型電磁繼電器。

制作與調試方法

在調試中，可以調節可變電阻器RP改變IC1555時基電路3腳輸出方波脈沖的占空比，從而改變定時器的定時時間。本電路結構簡單，只要按照電路圖焊接，選用的元器件無誤，都能正常工作。

以上內容，就是ne555從原理到元器件選擇、制作與調試。從這三個方面，對基于雙ne555定時電路設計過程進行了介紹。為經常使用ne555的設計者們提供了新的思路，希望大家在閱讀過本篇文章之后能夠有所收獲。
