ne555自問世以來，經過不斷的發展，卻一直受到設計們的喜愛，這主要是由于其結構簡單卻功能強大。在本文當中，小編將為大家介紹基于ne555的高壓可調直流穩壓電源電路，對該電路進行了圖文并茂的詳盡分析。

本電路適用于二極管、三極管極限電壓、氖泡、日光燈起輝電壓及電容器工作電壓、電流等測定的可調穩壓電源，電路可以在3-2000V之間可調。

圖1

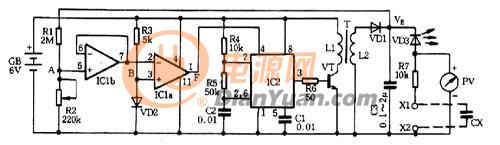

電路如圖1所示。由IC2（NE555）及其外圍元件組成方波發生器，方波頻率為20KHz。方波信號由IC2的③腳輸出經功放管VT放大后輸出到脈沖變壓器T的初級L1，再由變壓器耦合到次級L2經二極管VD2整流，給C3充電，C3兩端的直流電壓峰值最高可達2kV。

IC1a和有關元件組成電壓比較器，由VD2提供其同相端③腳的基準電壓0.7V。

比較電壓取自VE點，再通過分壓器R1和R2的A點經電壓跟隨器IC將分壓的A點電壓送到IC1a的反相端。工作時，若VaVB時，VF出現低電位，IC2停振，若C3上電壓再次下降時，即VA。

直流輸出電壓從電路中的X1和X2兩端輸出作被測器件的接口端。IC為LM324，IC2為NE555。VD1反向工作電壓大于2000V，VD2為任一型號的硅整流管。脈沖變壓器T的鐵心選用鐵氧體材料，尺寸為E-7，繞制時先用0.17mm漆包線在L1上繞30匝，后用0.09漆包線在L2上繞滿為止（大約1200匝）。L1、L2均用排繞，層間加聚乙烯薄膜。L2的兩根引線應分開一些。電容器C3耐壓應大于2000V，可選用C404M型高壓瓷介電容器。VT的B>100、Icm>700mA，可選用3DG130、8050等。調試時若輸出電壓只有40--50V，只需把L2兩端對調即可。其余元件如圖1標注。

本文利用圖文結合的形式對一種基于ne555的高壓可調直流穩壓電源電路進行了介紹，nr555很好的幫助了這套電路的運行，對于ne555有興趣的朋友不妨花上幾分鐘來閱讀本文，相信一定會有所收獲。
