軟磁材料的妙用自是不必多說，其能夠依靠最小的外部磁力來實現最大化磁場強度。在某些場合中是必不可少的一種必要材料。在差模干擾當中，軟磁材料就是這樣一種重要的材料。本文將為大家介紹差模干擾中濾波電感器工作原理與其對軟磁材料的要求。

差模噪聲及差模濾波電感器的工作原理

數字電路、開關電源、電力電子開關產生的方波諧波和尖峰干擾以及電機負載等對電力網的干擾，通常屬于差模噪聲干擾，差模干擾的抑制方法通常采用差模濾波電感器和差模電容器組成的低通濾波器。差模濾波電感器的工作原理：當濾波電感線圈上流過電源線的低頻峰值電流或DC電流時磁芯不飽和，同時保持足夠的增量磁導率和電感量，以保證具有對高頻干擾噪聲的感抗和阻斷作用。

差模電感器對軟磁材料的要求

對差模電感器磁芯的基本要求是在所需要的干擾頻段內，在額定電流不飽和的前提下，具有盡可能高的電感量，因此對磁芯材料應有以下特性要求：

恒導磁特性：在額定低頻峰值偏流（或直流）安匝數的條件下不飽和，同時具有高的線性增量磁導率和電感量，即良好的交直流疊加特性；高的飽和磁感Bs；良好的頻率特性；良好的溫度穩定性。

應用軟磁材料

常用差模電感器的磁芯材料可分為兩類（按高頻特性由優→差的順序排列）

（1）帶氣隙的磁芯材料：鐵氧體，非晶合金（FG型），坡莫合金（?。┘氨」桎摰取?

（2）不帶氣隙的磁芯材料：鐵鎳鉬粉芯（MPP），恒導磁非晶合金（FJ型，HD型），鐵硅鋁粉芯（SENDUST），高磁通粉芯（HF），鐵粉芯及坡莫恒導磁合金（1J-h型）等。如表1。

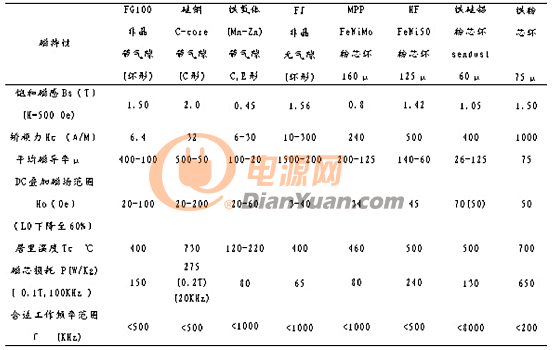

表1

表1中的非晶電感磁芯是近十來年國際上新出現的一種電感磁芯，他們的特性及應用將在下面分別敘述，目前美國、日本、韓國等許多公司都開發了相應的牌號，例如，Honeywell公司的MICROLITE（100μ、XP和C-CORE系列），TDK公司的NC和AP系列等，它們都是由鐵基非晶制成，大體可分為三種類型：即中小儲能的無氣隙環形磁芯、較大儲能的帶氣隙環形磁芯和帶氣隙的C型磁芯。非晶電感（FG，F(xiàn)CG和FJ）磁芯的一個突出優點是：在保持優良高頻特性的同時，還可以通過控制成分和工藝的方法，可連續獲得很多種由高到低的線性磁導率以及對應由窄到寬的DC疊加磁場范圍的磁芯，與此同時，其價格逐漸下降，這對于濾波電感器設計者來說，增加了許多磁芯種類的選擇。

本文從差模電感器的工作原理講起，延伸到差模濾波電感器中對于軟磁材料的選擇。熟知這些選型將為大家在設計上提供很大的便利，從而節省了大量查找資料的時間。希望大家在閱讀過本篇文章之后能夠牢記這些基礎知識。
