光耦電路在電子設計中最重要的作用就是隔離。因此設計者們可以根據光耦的這一特性來設計一些較為特殊且使用的電路，如保證電話線不被盜用以及用來代替音頻變壓器等。本文就將針對利用光耦電路進行設計的這兩種有趣電路進行講解，大家快來看一看吧。

光耦在電話保安裝置中應用

此種設計的最終目的，是為了防止電話線被盜用。其由VD1～VD4組成極性轉換電路。由于在將本保安器接入電話線路中時，不需要分清電話線路反饋電壓的極性，因此使用該保安器可以給安裝帶來很大的方便。

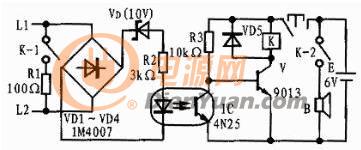

圖1光耦用于電話保安裝置的電路圖

這里給出詳細的電路圖，大家可以根據電路圖自行進行理解，在此過程中學習進步。

用光耦代替音頻變壓器的電路圖

在線性電路當中，兩級放大器之間常用音頻變壓器作耦合。這種耦合的缺點是會在變壓器鐵芯片中損耗掉一部分功率，并可能造成某些失真。而如果選用光耦來代替音頻變壓器就可以克服上述這些缺點。當輸入信號Vi經三極管BG1、BG2前級放大之后，驅動光耦左邊的LED發光，并被右邊的光敏管全部吸收并轉換成電信號，此信號經后級電路BG3放大，并由該管的發射極通過電容器C3后輸出一個不失真的放大信號V0。由于該電路將前后兩級放大器之間完全隔離，因而杜絕了地環路可能引起的干擾。同時由于該電路還具有消噪功能，因此避免了信號的失真。整個電路的總增益可望達到20dB以上，帶寬約120kHz。

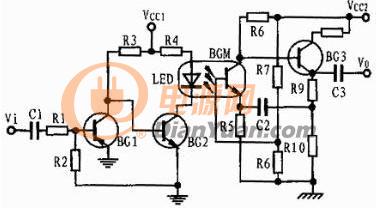

圖2光耦代替音頻變壓器的電路圖

本文圍繞光耦電路，給出了兩種較為有趣的設計方案。感興趣的朋友可以根據文中給出的電路圖來試著進行電路的搭建與設計。相信大家在豐富了動手能力的同時，都能從中吸取到想要理解的知識。
