在LED驅動電源的使用過程中，偶爾會發生LED燈珠變色的情況，而導致這種情況出現的原因較多，支架出現問題就是其中一種。本文將介紹由于支架原因?qū)е碌?a href="http://www.e-ticket.cn/article/33891.html" target="_blank">LED燈珠變色問題，對其中三種常見的原因進行分析。

異物污染支架

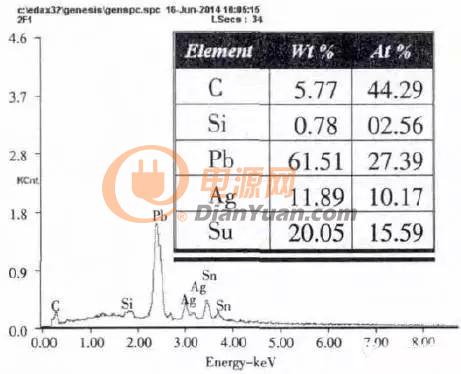

在這種情況下，當失效燈珠一側變色，揭開封裝膠后可以看到變色部位的支架的表面覆蓋一層異物，對異物進行元素成分測試，顯示其主成分為錫（Sn）、鉛（Pb）元素，測得的結果如圖1所示。

圖1

揭開燈珠變色部位外圍的白色塑膠，在與白色塑膠接觸的支架表面也檢出了錫（Sn）、鉛（Pb）成分。由于異物覆蓋部位的支架與燈珠一側的引腳相連，而引腳采用錫鉛焊接。顯而易見，如果燈珠在進行表面貼裝時，引腳沾附了多余的錫膏，則在焊接時，熔化的焊料會沿著引腳爬升至與之相連的支架表面，形成覆蓋層。因此，此案例中LED燈珠失效的原因是LED燈珠在進行組裝焊接時，引腳焊接部位的焊料進入了支架表面，形成了覆蓋物，從而導致了燈珠變色。

支架腐蝕

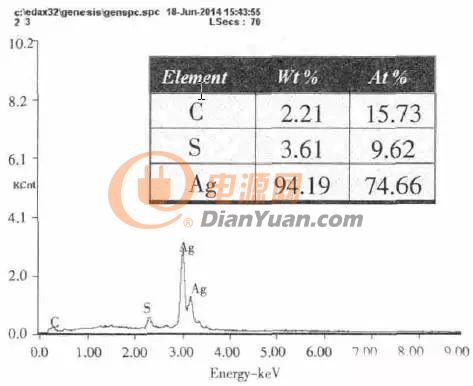

失效LED燈珠的中間部位變色發黑，開封后將其放在光學顯微鏡下觀察，發現整個支架的表面明顯地變黑，使用SEM&EDS測試發黑支架的成分，結果顯示，除了正常的材質成分外，發黑支架中還具有較高含量的腐蝕性硫（S）元素，而支架表面鍍銀層局部也呈現出疏松的腐蝕形貌，如圖2所示。

圖2

通常LED燈珠在生產過程中，由于材料自身不純或工藝過程污染等原因引入硫（S）、氯（Cl）等腐蝕性元素時，在一定條件下（如高溫、水汽殘留等），其金屬支架極易發生腐蝕，導致燈珠出現變色、漏電等失效現象。

支架鍍層質量差

LED燈珠點亮老化后出現變色發黑現象，且失效率高達30%。去掉燈珠表面的封裝膠后，發現支架表層銀鍍層失去原有的光亮，呈現灰色。使用SEM觀察支架表層微觀形貌，發現與未裝配的半成品支架相比，LED失效燈珠的支架表面銀層疏松且有較多的孔洞。將半成品支架和失效LED制作成切片，觀察其截面鍍層質量，發現支架鍍層結構為銅鍍鎳再鍍銀，與半成品相比，失效品支架的鎳鍍層變薄，表層銀層變得疏松，且鎳銀鍍層界限變得模糊。

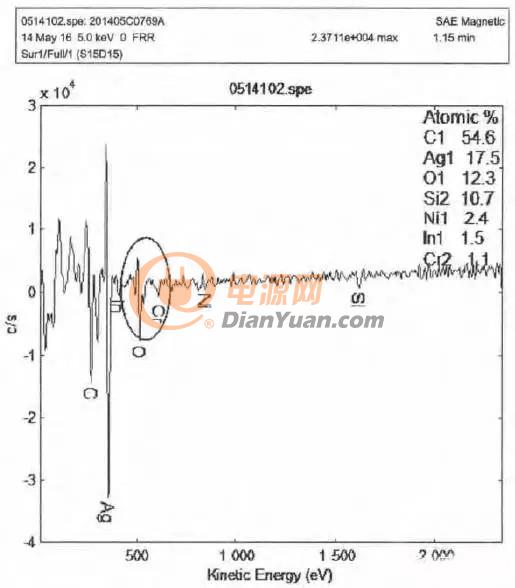

使用AES測試失效LED支架淺表層成分，發現其中會有鎳（Ni）元素，測試結果如下圖所示，很顯然，鎳鍍層擴散至了銀層表面。由此得出，LED燈珠變色的原因為所用的支架鍍層不良，老化后銀層疏松產生孔洞，鎳層經過銀層孔洞擴散到銀層表面，導致銀層發黑，燈珠變色。

圖3

值得一提的是，在眾多的LED燈珠失效案例當中，由于支架出現異常而導致燈珠變色的情況是最多的。因此當手中的產品出現燈珠失效時，可以首先從支架方面開始檢查，觀察是否已經出現支架變色或腐蝕等異?，F(xiàn)象的發生。
