WLAN是無線局域網的簡稱，英文全文為Wireless Local Area Networks。作為傳統有線網絡的一種替代方案或延伸，WLAN通過利用無線技術在空中傳輸數據、話音和視頻信號，將個人從辦公桌邊解放了出來，使他 們可以隨時隨地獲取信息。本文將以世強代理的Infineon多款高性價比的產品為例，介紹WLAN中LNA選擇和設計。

一、選擇合適器件

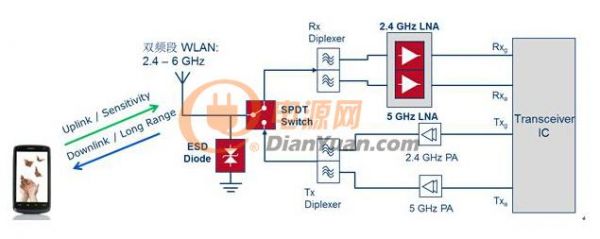

以某款雙頻段WLAN產品為例，其主要工作原理框圖如下：

圖1 某款雙頻段WLAN工作原理框圖

針對上述的原理框圖，國際著名半導體廠商Infineon科技推出多款高性價比的產品，主要是LNA、Switch和ESD保護二極管，如下表。

表1 Infineon科技多款高性價比產品

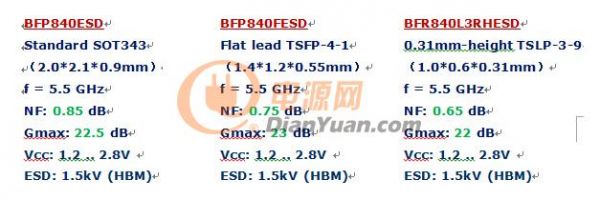

上圖中，紅色的部分代表是新產品，具有比老產品更高的性價比。其中，低噪聲放大器BFP840具有三種型號，其主要特性如下表，研發人員可以根據自己實際的需要來進行選擇。

二、設計前期器件性能評估

在選擇了合適的器件型號以后，如果設計師需要在設計開始的階段對器件的性能進行仿真評估，Infineon官網提供ADS和MWO兩種軟件的仿真模型。如下圖。

圖2 Infineon ADS和MWO兩種軟件的仿真模型

如果覺得仿真的結果僅供參考，不夠客觀，設計師需要實際評估器件的性能，我們可以提供如下圖的DEMO板，并協助解決在實際測試中遇到的任何問題。另外，DEMO板的板材為FR4制作形成，完全模擬真實產品的設計思路。

圖3 Infineon DEMO板

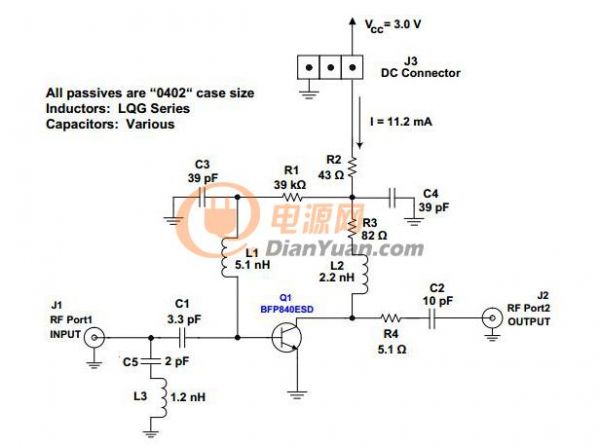

在選定評估好性能的器件以后，開始進入原理圖的設計階段，在5GHz，BFP840的推薦設計電路如下：

三、原理圖及Layout設計

圖4 BFP840推薦設計電路

參考電路總共需要12個阻容感器件，為保證器件的良好性能，請選用射頻專用的電感和電容。

進入PCB設計階段后，建議的PCB布線方式如下，在設置阻抗線寬，計算阻抗的過程中，請盡量保證阻抗線的線寬接近于器件的寬度，主要是考慮到阻抗的連續性問題。

圖5 PCB設計注意事項

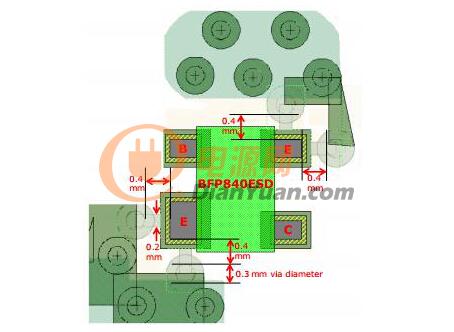

另外，由于5.8GHz的頻率相對較高，請注意BFP840接地腳的接地要求，如下圖：

圖6 BFP840接地腳的接地要求

通過上述的描述，在WLAN系統中，完整的LNA的設計初期過程已經大致完成，后續需要接著完成的是系統的設計，比如匹配電路的預留（和開關、天線、收發芯片等等），電源的設計和布設，射頻地和數字地的鋪覆等等相關的問題。

當系統PCB整體完成以后，會進入系統的測試和debug狀態，針對LNA器件本身的性能，大部分的特性我們可以在demo板的測試過程中有所了解，但和系統相關的性能，比如接收靈敏度，阻塞等特性，是需要在系統級測試才可以完成的。由于每個系統各不相同，我們無法一一討論清楚，在此只是借LNA的設計過程來拋磚引玉，希望對設計師能有一些啟發和幫助，更多的內容歡迎設計師和世強的相關技術人員進行更加專業的溝通和討論。
