光耦的主要作用是對電路中的光電進行有效的隔離，從而避免干擾的形成。在電路中，光耦隔離的效果與光耦隔離電阻大小的選擇有著較為明顯的關系，因此當電阻的取值出現問題時，光耦的隔離效果也會相應的出現問題。本文就將為大家分析一種在以TLP521為基礎的電路中光耦阻值過低的情況。

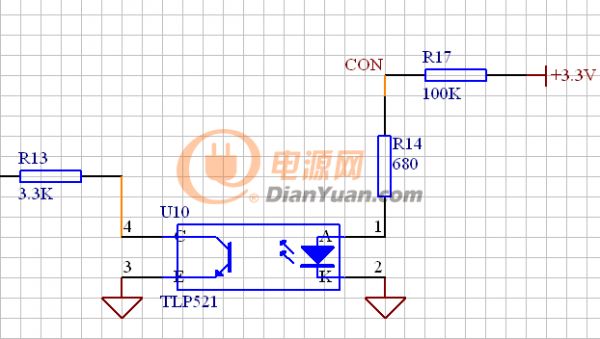

圖1

圖1中CON原本是要上拉到高電平但實際測試卻只有0.8V。為什么會這樣呢？如何實現CON這一點的上拉，從而使光耦開關閉合？

在電子電路設計過程中，具體的器件數值是堅決不能依靠“試”來得出的。而是需要進行周密的計算才能得出相應的結果。根據圖1，首先確定左邊光耦輸出的R13應該接幾伏，然后再算出飽和時有多大電流。舉例：假如R13接到12V（注意，這個條件將影響到下面所有的計算結果），光耦輸出飽和壓降忽略不計，算得電流I=12V/3.3kΩ=3.6mA。

通過查看TLP521的手冊，可知該器件不挑檔次的話最小變換效率為50%，因此為保證光耦被驅動時飽和，右邊的輸入回路電流必然不得小于3.6mA/0.5=7.2mA。該器件發光二極管的最大正向壓降是1.3V（10mA時），于是為保證能以7.2mA以上的電流驅動。

R14+R17≦（3.3V-1.3V）/7.2mA=0.28kΩ。此外就是需要電源波動和電阻精度的因素，實際R14+R17電阻取值建議為200Ω以下。

通過以上的分析可以看到，很多處于光耦隔離入門階段的朋友喜歡采用“試一試”的方式去確定某些器件的具體參數，但實際上這種做法是非常不可取的，因?yàn)樵谶@一過程中即學不到經驗，也無法進行拓展來獲得更多的知識。所以這里還是建議大家以計算的方式來進行參數確定，不止光耦如此，其他類參數也是如此。
