按照正常流程，在一款LED燈珠作為合格產品出廠之前，應該要經歷耐壓測試環節。但是很說廠家在生產過程中主動的忽略了這個環節，因?yàn)樵谀蛪簻y試過程中有很大的幾率會出現燈珠死燈的情況。實際上，即便耐壓達3.75KV的燈珠都無法通過3KV的耐壓測試，為什么會有這個結果呢？

在增壓環節中造成LED的損壞的原因主要有兩個。一是電壓超出，二是電流超出。耐壓測試的漏電流都設在10mA左右，一般不會超出LED允許的電流值。導致LED損壞的最大可能是電壓超出。本文將針對電壓超出的情況進行分析，感興趣的朋友快來看一看吧。

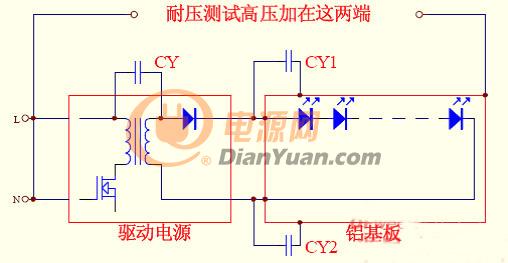

燈具是由驅動電源LED和散熱體三部分組成的。耐壓測試一般是測試驅動電源輸入端和人體能夠接觸到的燈具外殼間的耐壓值。耐壓靠絕緣實現。輸入端到外殼的絕緣由兩部份組成，一個是電源初次級的絕緣（非隔離電源除外），一個是燈珠和散熱體（一般和外殼成一體）間的絕緣。交流供電的燈具用交流高壓進行耐壓測試的。見圖1。

圖1

圖中CY是驅動電源的Y電容，CY1和CY2是鋁基板正負極銅箔和鋁板間的分部電容。耐壓測試時的高壓直接施加到CY和CY1/CY2之間。等效下圖。

圖2

假設施加的交流高壓為VC，電源Y電容上分到的電壓為VCY，鋁基板分布電容上分到電壓VCY1/2，那么VC=VCY+VCY1/2。我們知道，電容容抗Xc=1/（2πfC），電容容量越大容抗越小，在串聯電路中分到的電壓也越小，相反也成立。在本例中，電源的Y電容是定值，在1000p到2200P之間。假設鋁基板的分布電容值與電源的Y電容值相等，則鋁基板分到的電壓與電源Y電容分到的電源相等，均為1/2的VC。如果CY1/2小于CY，則VCY1/2將大于VCY，也就是說鋁基板上加的電壓高于一半的耐壓測試高壓值，分布電容越小，此電壓越高。這時其一。

其二，鋁基板的銅箔有正負兩極，這兩銅箔并沒連在一起，串并后的發光二極管連在這兩極間，兩個銅箔的分布電容是分立的。銅箔形狀的不同使得分布電容大小不同，分到的高壓也不同。如果負極的電壓比正極高，則電源次級變壓器繞組和整流管導通，電壓被強行拉平到正極電壓，此種情況不會引起LED超壓死燈，而如果是正極電壓比負極電壓高，這時就有電流（這個電流不同于漏電流）流過LED，這就是在耐壓測試時LED會閃亮的原因。這個電壓越高，LED越亮。大到一定程度超出LED耐壓時，就會損壞LED的PN結。正極電壓比負極電壓高的另一種情況就是負極擊穿了，處于零電位，這時候正極只要分到極低的電壓也足以導致LED損壞。因此LED損壞的主要原因是正負極間壓差太大，這個壓差是由鋁基板上正負極銅箔的形狀和位置決定的。

通過以上的介紹，可以看到正負極之間的壓差過大是造成LED燈珠損壞的主要原因。過大的電壓會造成LED的PN結損壞，從而得到死燈的結果，希望大家在看過本文之后能了解LED燈珠的增加測試，并且對電壓過高的造成死燈有進一步的了解。
