在學習電子電路知識的過程中，可控硅算得上是一個較難的知識點。很多初學者對于三端雙向可控硅的意義并不明確，那么三端雙向可控硅的作用是什么？本文就為大家講解三端雙向可控硅的作用和意義，感興趣的朋友快來看一看吧。

圖1

雙向可控硅又稱為雙向晶閘管，普通晶閘管（VS）實質上屬于直流控制器件。要控制交流負載，必須將兩只晶閘管反極性并聯，讓每只SCR控制一個半波，為此需兩套獨立的觸發電路，使用不夠方便。雙向晶閘管是在普通晶閘管的基礎上發展而成的，它不僅能代替兩只反極性并聯的晶閘管，而且僅需一個觸發電路，是目前比較理想的交流開關器件。其英文名稱TRIAC即三端雙向交流開關之意。

圖2

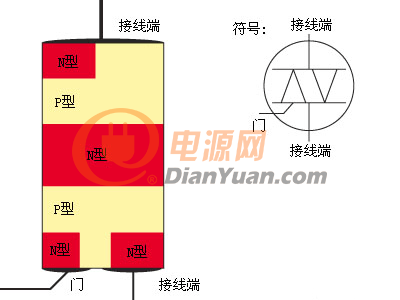

圖2是雙向可控硅的結構。

雙向可控硅（晶閘管）結構原理：雙向可控硅具有兩個方向輪流導通、關斷的特性。雙向可控硅實質上是兩個反并聯的單向可控硅，是由NPNPN五層半導體形成四個PN結構成、有三個電極的半導體器件。由于主電極的構造是對稱的（都從N層引出），所以它的電極不像單向可控硅那樣分別叫陽極和陰極，而是把與控制極相近的叫做第一電極A1，另一個叫做第二電極A2。

在各層中的載流子還沒有回到截止狀態的位置，必須采取相應的保護措施。雙向可控硅元件主要用于交流控制電路，如溫度控制、燈光控制、防爆交流開關以及直流電機調速和換向等電路。

用萬用表電阻R*1Ω擋，用紅、黑兩表筆分別測任意兩引腳間正反向電阻，結果其中兩組讀數為無窮大。若一組為數十歐姆時，該組紅、黑表所接的兩引腳為第一陽極A1和控制極G，另一空腳即為第二陽極A2。確定A1、G極后，再仔細測量A1、G極間正、反向電阻，讀數相對較小的那次測量的黑表筆所接的引腳為第一陽極A1，紅表筆所接引腳為控制極G。將黑表筆接已確定的第二陽極A2，紅表筆接第一陽極A1，此時萬用表指針不應發生偏轉，阻值為無窮大。再用短接線將A2、G極瞬間短接，給G極加上正向觸發電壓，A2、A1間阻值約10歐姆左右。隨后斷開A2、G間短接線，萬用表讀數應保持10歐姆左右?；Q紅、黑表筆接線，紅表筆接第二陽極A2，黑表筆接第一陽極A1。同樣萬用表指針應不發生偏轉，阻值為無窮大。用短接線將A2、G極間再次瞬間短接，給G極加上負的觸發電壓，A1、A2間的阻值也是10歐姆左右。隨后斷開A2、G極間短接線，萬用表讀數應不變，保持在10歐姆左右。符合以上規律，說明被測雙向可控硅未損壞且三個引腳極性判斷正確
