太陽能發電池版由于經常要使用在環境嚴酷的戶外，所以需要針對一些特殊的情況進行積極的應對。防雷保護就是其中一種特殊情況，本文就將為大家講解小型太陽能光伏發電系統當中的防雷保護機制，感興趣的朋友快來看一看吧。

由于太陽能電池板所處環境為戶外，通常設立在空曠處或高處以保證日照。按照IEC61000-4-5電氣環境分類，其電源連接線路隸屬于4類電氣環境，即互連線按戶外電纜沿電源電纜敷設并且這些電纜被作為電子和電氣線路的電氣環境。依據IEC對4類電氣系統的防雷保護要求，太陽能發電系統的電力輸入部分需要進行防雷保護，這包括交流電力輸入電路、充放電回路和逆變電路。保護級別依據線線間2KV，線地間4KV的要求進行設計。保護形式可能需要按不同電路位置進行一級至多級防護。由于太陽能發電系統工作場合環境苛刻，維修周期長，無人值守，使用壽命要求高等各種特殊需求，需要在進行過壓保護解決方案的設計中，除了對過壓保護器件的浪涌能力進行考慮之外，整個保護方案的工作壽命和抗老化能力都需要進行評估；必要時應采用6KV防護等級。

太陽能發電系統中每一塊太陽能電池板電纜首先接入太陽能系統控制器的匯流箱。因此在匯流箱及控制器的輸入端應使用如圖2所示的過壓保護設計。其中A、B和C為過壓保護器件。對于電壓較高的、高可靠要求的系統和設備，應當使用氣體放電管（GDT）和壓敏電阻（MOV）串聯來作為A、B和C位置的保護器件來完成戶外電纜的防雷保護。而對于電壓低于48VDC的低功率系統，可以直接使用GDT進行過壓保護?？紤]到過壓保護器件的失效模式，需要過流保護器件配合保護。在無人值守或不易維修的場合，應當使用可自恢復的過流保護器件。泰科電子電路保護部門對于此類的防雷保護，針對不同的應用環境和保護要求有著多種保護方案。

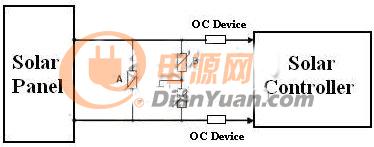

圖1 太陽能電池匯流盒、控制器輸入端防雷保護

圖2 太陽能發電系統交流負載防雷保護電路

對于太陽能發電系統的直流負載也可以采用上述的方案來進行防雷保護。而對于交流負載的防雷保護（即逆變器的輸出端），則需要使用圖2所示的保護電路設計。泰科電子電路保護部門對此同樣有著深厚的經驗積累和多樣的解決方案。
