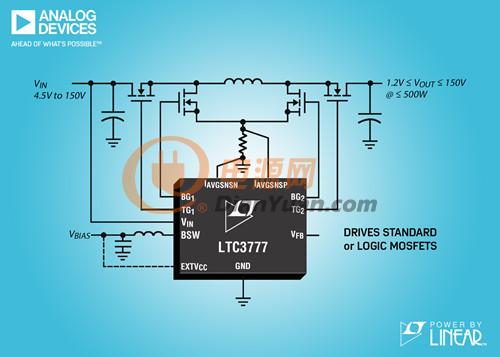

Analog Devices (ADI) 宣布推出 Power by Linear? LTC3777，該器件是一款 150V、高效率 (高達 99%) 4 開關同步降壓-升壓型 DC/DC 控制器，可在輸入電壓高于、低于或等于穩定輸出電壓的情況下工作。其輸入電壓范圍為 4.5V 至 150V，可采用高輸入電壓源或具有高電壓浪涌的輸入運行，無需外部浪涌抑制器件，非常適合交通運輸、工業和醫療應用。

為了避免在高輸入電壓應用中產生很高的片內功耗，LTC3777 集成了一個低靜態電流的高效率開關偏置電源，以滿足其內部功耗需要。LTC3777 的輸出電壓范圍為 1.2V 至 150V，輸出電流可達數十安培，具體視所選的外部組件而定。使用單個器件可提供高達 500W 的輸出功率。若多個電路并聯配置，則可以提供更高的功率。LTC3777 強大的 1.5Ω N 溝道 MOSFET 柵極驅動器可在 6V 至 10V 的范圍內調節，支持使用邏輯電平或標準門限 MOSFET。

LTC3777 采用專有的電流模式控制架構，可在降壓、升壓或降壓-升壓模式中以恒定頻率運行。工作頻率可以與 50kHz 至 600kHz 的外部時鐘同步，而輸入 / 輸出恒定電流環路則支持電池充電和過載保護。用戶可以選擇強制連續模式或斷續模式以最大限度提高輕負載時的效率。此外還提供以下特性：工作區之間無縫轉換；一個電源良好輸出電壓監視器；可調軟啟動；輸入過壓閉鎖以及停機期間輸出電壓斷接。

LTC3777 采用 48 引線 e-LQFP 封裝，去除了若干引腳以滿足高壓引腳間隔要求。擴展和工業溫度版本溫度范圍為 –40°C至 125°C。

特性概要：LTC3777

·4 開關同步電流模式降壓-升壓型架構

·可在輸入電壓高于、低于或等于輸出電壓的情況下運行

·4.5V 至 150V 輸入電壓范圍

·1.2V 至 150V 輸出電壓范圍

·效率高達 99%

·集成開關偏置電源

·輸入或輸出平均電流限制

·可調 6V 至 10V MOSFET 柵極驅動器

·兼容邏輯電平或標準門限 NMOS

·通過單個器件提供 500W 輸出功率

·可同步的固定工作頻率：50kHz 至 600kHz

·停機期間使輸出電壓與 VIN 斷接

·可調軟啟動

·在 –40oC 至 125oC 溫度范圍內基準電壓準確度為 ±1%

·48 引腳 e-LQFP 封裝 (為滿足高壓應用要求去除了若干引腳)
