RMS響應式RF功率計被廣泛用于測試和測量應用，用于精確測量具有不同波峰因素的信號的RF功率。這些價格高昂的連接設備的精度非常高，依賴于廣泛的特性測定和校準；但要保持這種精度，就無法兼顧成本和尺寸。

LTC5596是一款功率在100 MHz到40 GHz之間的rms響應式集成電路，成本更低，尺寸更小，檢測范圍在35 dB或以上，可用于制造手持式寬帶功率計，或者作為嵌入式功率計裝入電路中。

LTC5596采用可控的線性dB傳遞函數，具備出色的頻率平坦度，易于校準 - 如單個中頻兩點校準一般基礎的校準，在150 MHz至30 GHz頻率范圍內，測量精度為±1 dB。LTC5596具備低功耗（僅100 mW）和集成特性，因此能夠用在電路和手持式電源監控解決方案中。

圖1中電源供電的示例可以說明這整套方案相當簡單，其中，寬帶RF功率計可使用已有的LTC5596演示電路(DC2158A)、I2C LCD顯示器，以及運行短小的固件程序的DC2026C Linduino板（見附錄）構建。

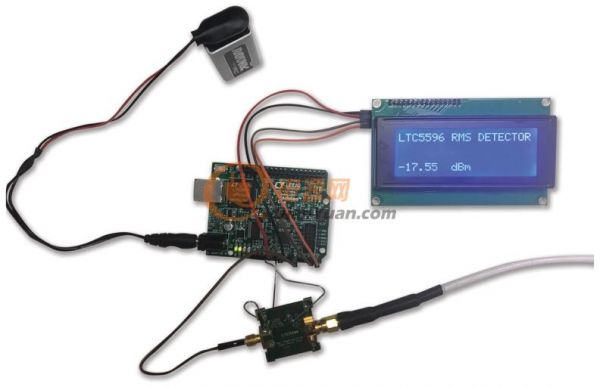

圖1.完整的寬帶RF功率計。

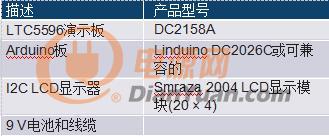

表1.物料清單

電路裝配

圖2顯示了裝配方案。Linduino板的模擬IN電池中包含多個ADC輸入，這里采用A0來作為示例介紹LTC5596檢波器的輸出。該顯示器采用I2C接口，簡化了與Linduino板之間的連接。整個電路通過Linduino板的輔助端口供電，包括LTC5596板和連接器。

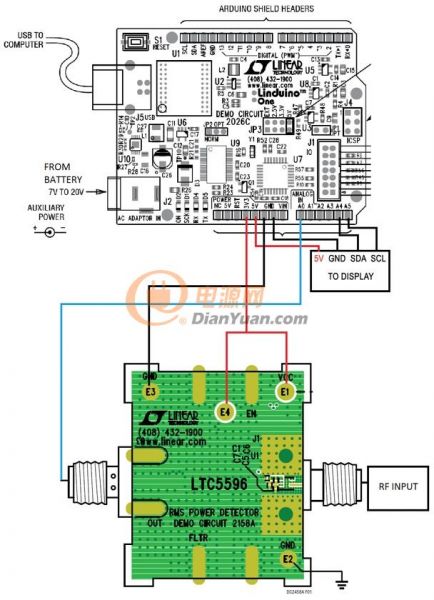

圖2.連接圖

固件所需的所有固件都在Linduino板上運行。固件的主要功能是將測量到的模擬輸入(V)轉換為RF功率(dBm)，并在LCD顯示器上顯示。為了做到這一點，我們建議用兩點校準法，在LTC5596的線性傳遞函數上找到斜率和截點——以線性形式表示的VOUT和RF功率：

其中，x表示輸入功率（dBm），y表示LTC5596的輸出電壓（VOUT），與ADC數字碼成正比，m表示斜率，b表示x截點（VOUT達到0）。固件依據測量所得的y來計算x，b和m的值則來自于校準（詳見下方說明）。對多個讀數取平均值可以幫助最小化噪聲帶來的影響。

Linduino的板載ADC為10位分辨率，與約4.9 mV的LSB尺寸對應。LTC5596的典型斜率為28.5 mV/dB，因此測量分辨率約為0.2 dB。附錄顯示的固件代碼示例在5.8 GHz下使用，用于顯示輸入功率（dBm）。

校準

雖然LTC5596采用了線性dB傳遞函數。但器件間差異會導致出現多個傳遞函數斜率和軸截點。由于傳遞函數是線性的，所以校準很簡單，只需采用兩點校準（如果需要，則采用多點校準）就可以確保準確性。

圖3顯示了針對一個典型的傳遞曲線的兩點校準，該曲線是5.8 GHz時LTC5596的曲線。這兩點被用于求取斜率和x截點。

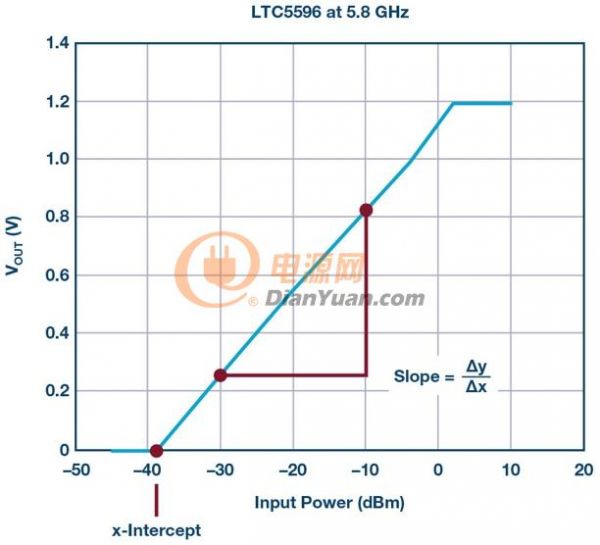

圖3.LTC5596 VOUT與輸入功率。選擇的兩個校準點應可以代表應用的工作范圍。

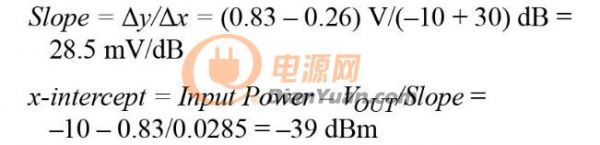

本例中，

這些斜率和截點值都被用于附錄所示的數字碼中。

線性誤差

在數據手冊中，對數截點是指圖中的x截點。線性誤差是指理想直線與檢波器實際測量的功率之間的差異?？捎玫臋z測范圍一般是指線性誤差小于1 dB的范圍。因此，可以利用圖4所示的x截點和斜率來計算誤差，這顯示的是采用兩點校準時，系統能夠達到的典型設備的線性誤差。

圖4.校準之后，LTC5596的誤差與輸入功率。線性動態范圍約為–40 dBm至+3 dBm。

結論

LTC5596體積小、極為簡單，且所需的功耗低，在100 MHz至40 GHz范圍內，可以實現精準的RF功率測量。它讓完整的解決方案具備小巧、高效和精準的特點，足以滿足手持便攜式RF功率計的需求，甚至可以放入電路之內，作為嵌入式RF功率計。由于LTC5596具備出色的線性dB寬帶傳遞函數，固件開銷達到最低。兩點校準可在單個中頻帶頻率下進行，具有不錯的準確度；也可以在多頻率下進行，以提高準確度。更重要的是，無論采用何種調制方式，LTC5596 rms檢波器都能夠準確測量功率。即使是簡單的兩點校準，結果也相當準確——不考慮調制波形的情況下，誤差小于0.3 dB。與之相反，其他價格高昂的商業設備則需要密集校準和特性測定。
